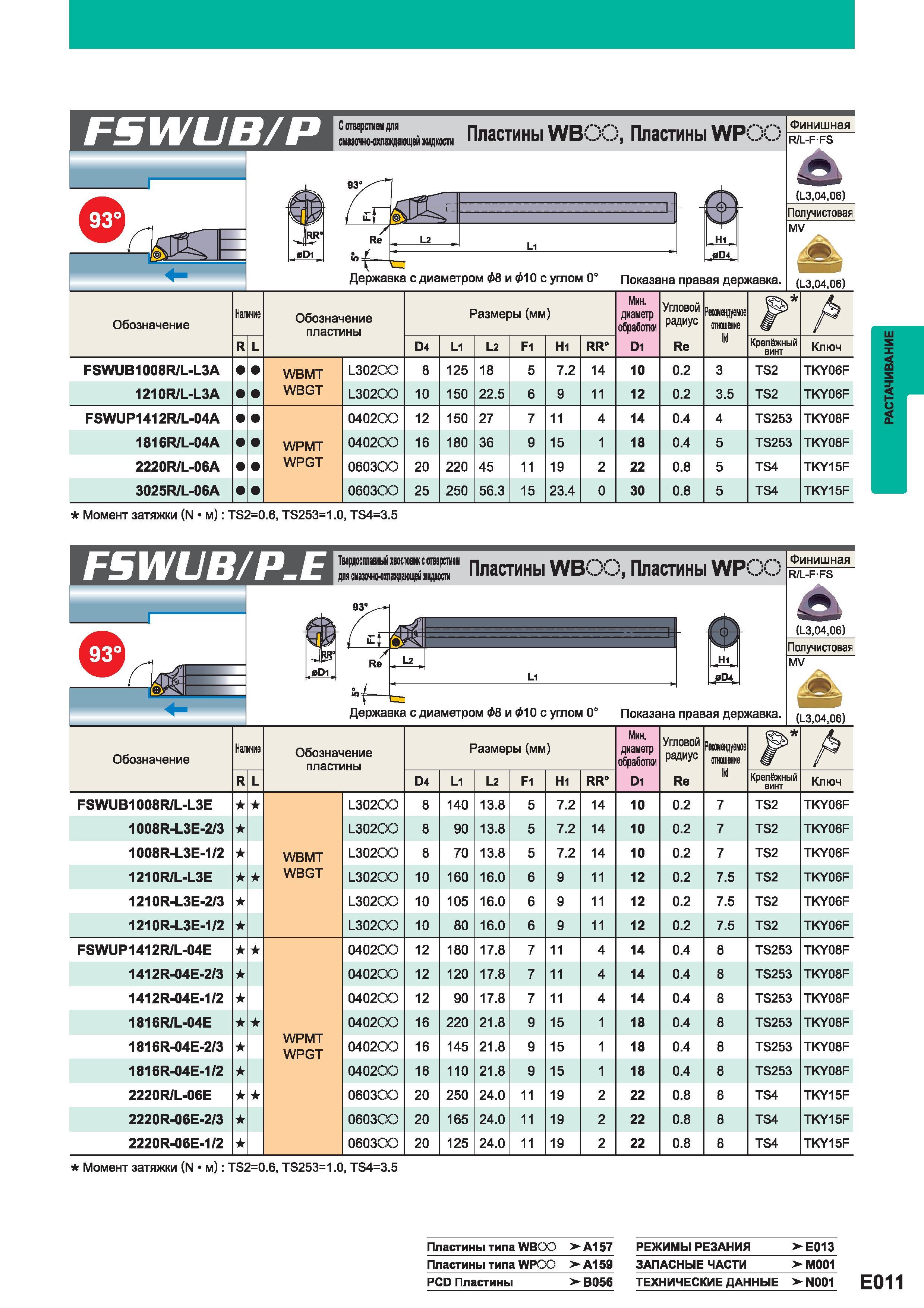

Токарные расточные оправки Mitsubishi с режущими сменными пластинами FSWUB P С отверстием для смазочно-охлаждающей жидкости 93е Пластины WBOO Пла

Токарные расточные оправки Mitsubishi с режущими сменными пластинами FSWUB P С отверстием для смазочно-охлаждающей жидкости 93е. Пластины WBOO Пластины WPOO Re fef" L2 L1 Державка с диаметром 08 и 010 с углом 0 Показана правая державка Финишная R/L-FFS (L30406) Получистовая MV (L30406) Обозначение Наличие Обозначение пластины Размеры (мм) Минимальный диаметр обработки D1 Угловой радиус Re ешеодуемое отношение lid А R/L D4 L1 L2 F1 Н1 RR Крепёжный винт Ключ FSWUB1008R/L-L3A WBMT L30200 8 125 18 5 7.2 14 10 0.2 3 TS2 TKY06F 1210R/L-L3A WBGT L30200 10 150 22.5 6 9 11 12 0.2 3.5 TS2 TKY06F FSWUP1412R/L-04A 040200 12 150 27 7 11 4 14 0.4 4 TS253 TKY08F 1816R/L-04A WPMT 040200 16 180 36 9 15 1 18 0.4 5 TS253 TKY08F 2220R/L-06A WPGT 060300 20 220 45 11 19 2 22 0.8 5 TS4 TKY15F 3025R/L-06A 060300 25 250 56.3 15 23.4 0 30 0.8 5 TS4 TKY15F Момент затяжки (N/м) TS20.6 TS2531.0 TS43.5 FSWUB P.E Твердосплавный пли с отершем для сиазочно-охлэкдгющей ядам 93' Пластины WBOO Пластины WPOC Re "f- 2 L1 Державка с диаметром 08 и 010 с углом 0 Показана правая державка (L3 04 06) Финишная R/L-FFS Д. (L30406) Получистовая Обозначение Наличие Обозначение пластины Размеры (мм) Минимальный диаметр обработки Угловой радиус ешевдуене отношаж А R/L D4 L1 L2 F1 Hi RR D1 Re lid Крепёжный винт Ключ FSWUB1008R/L-L3E L30200 8 140 13.8 5 7.2 14 10 0.2 7 TS2 TKY06F 1008R-L3E-2 3 L30200 8 90 13.8 5 7.2 14 10 0.2 7 TS2 TKY06F 1008R-L3E-1 2 WBMT L30200 8 70 13.8 5 7.2 14 10 0.2 7 TS2 TKY06F 1210R/L-L3E WBGT L30200 10 160 16.0 6 9 11 12 0.2 7.5 TS2 TKY06F 1210R-L3E-2 3 L30200 10 105 16.0 6 9 11 12 0.2 7.5 TS2 TKY06F 1210R-L3E-1 2 L30200 10 80 16.0 6 9 11 12 0.2 7.5 TS2 TKY06F FSWUP1412R/L-04E 040200 12 180 17.8 7 11 4 14 0.4 8 TS253 TKY08F 1412R-04E-2 3 040200 12 120 17.8 7 11 4 14 0.4 8 TS253 TKY08F 1412R-04E-1 2 040200 12 90 17.8 7 11 4 14 0.4 8 TS253 TKY08F 1816R/L-04E WPMT WPGT 040200 16 220 21.8 9 15 1 18 0.4 8 TS253 TKY08F 1816R-04E-2 3 040200 16 145 21.8 9 15 1 18 0.4 8 TS253 TKY08F 1816R-04E-1 2 040200 16 110 21.8 9 15 1 18 0.4 8 TS253 TKY08F 2220R/L-06E 060300 20 250 24.0 11 19 2 22 0.8 8 TS4 TKY15F 2220R-06E-2 3 060300 20 165 24.0 11 19 2 22 0.8 8 TS4 TKY15F 2220R-06E-1 2 060300 20 125 24.0 11 19 2 22 0.8 8 TS4 TKY15F Момент затяжки (N/м) TS20.6 TS2531.0 TS43.5 Пластины типа WBOO А157 Режимы резания Е013 Пластины типа WPQQ -А159 Запасные части М001 PCD Пластины -В056 ТЕХНИЧЕСКИЕ ДАННЫЕ -N001 Е011 РАСТАЧИВАНИЕ
