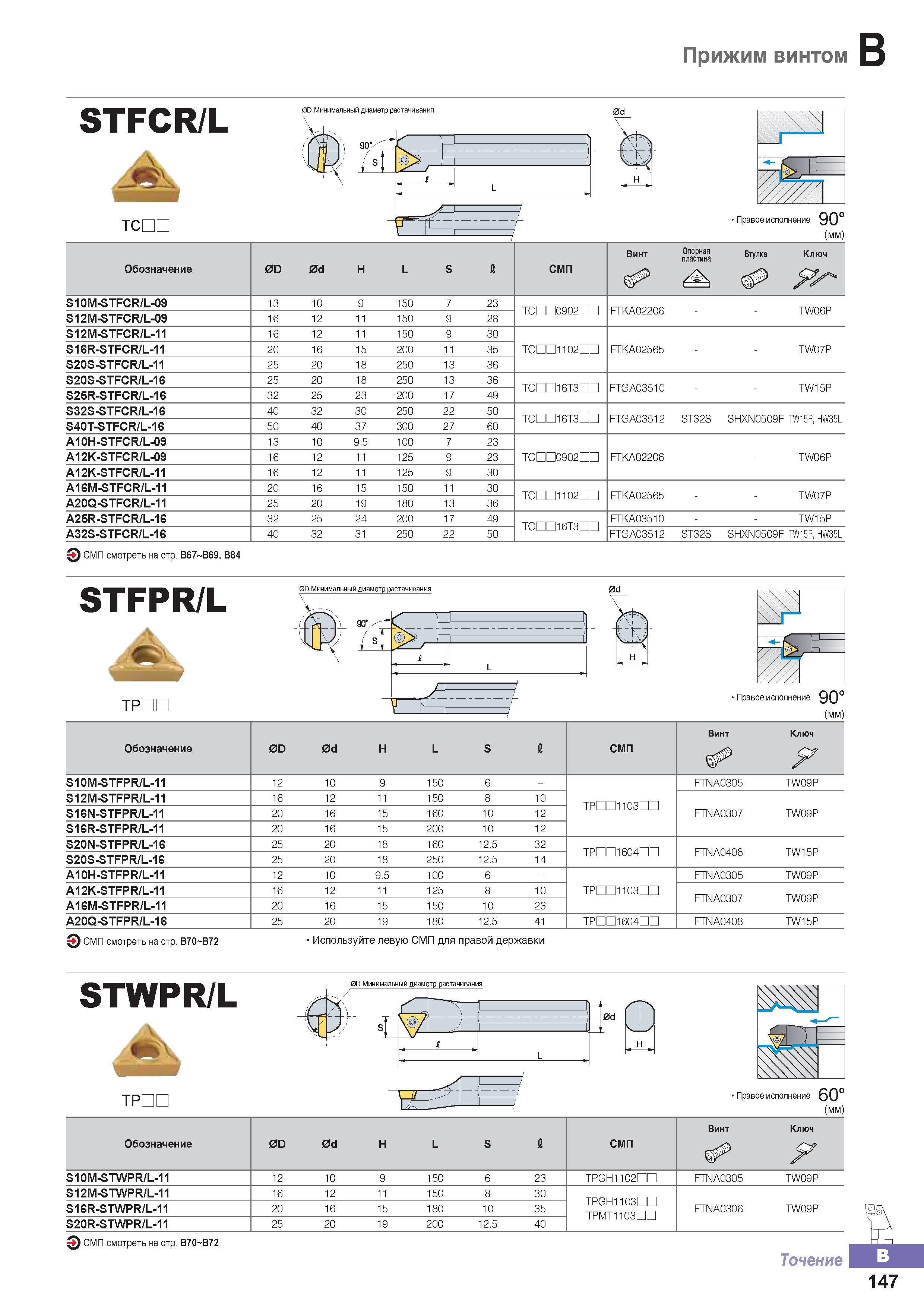

Токарные расточные державки Korloy STFCR/L с многогранными сменными режущими пластинами Обозначение инструмента для растачивания Область применения _ Комплектующие Прижим винтом Минимальный диаметр растачивания TCDC Правое исполнение 90° (мм) Обозначение 0D 0d H L S СМП Винт Опорная пластина Втулка Ключ УУ- S10M-STFCR/L-09 13 10 9 150 7 23 ТСШ0902Ш FTKA02206 TW06P S12M-STFCR/L-09 16 12 11 150 9 28 S12M-STFCR/L-11 16 12 11 150 9 30 S16R-STFCR/L-11 20 16 15 200 11 35 ТСШ1102Ш FTKA02565 TW07P S20S-STFCR/L-11 25 20 18 250 13 36 S20S-STFCR/L-16 25 20 18 250 13 36 TCDD16T3nn FTGA0351C TW15P S25R-STFCR/L-16 32 25 23 200 17 49 S32S-STFCR/L-16 40 32 30 250 22 50 TCDD16T3nn FTGA03512 ST32S SHXN0509F TW15P, HW35L S40T-STFCR/L-16 50 40 37 300 27 60 A10H-STFCR/L-09 13 10 9.5 100 7 23 A12K-STFCR/L-09 16 12 11 125 9 23 ТСШ0902Ш FTKA02206 TW06P A12K-STFCR/L-11 16 12 11 125 9 30 A16M-STFCR/L-11 20 16 15 150 11 30 ТСШ1102Ш FTKA02565 TW07P A20Q-STFCR/L-11 25 20 19 180 13 36 A25R-STFCR/L-16 32 25 24 200 17 49 TCDD16T3nn FTKA03510 TW15P A32S-STFCR/L-16 40 32 31 250 22 50 FTGA03512 ST32S SHXN0509F TW15P, HW35L СМП смотреть на стр. В67 В69, В84 STFPR/L Минимальный диаметр растачивания TPDC (мм) Винт Ключ Обозначение 0D 0d H L S СМП У S10M-STFPR/L-11 12 10 9 150 6 - FTNA0305 TW09P S12M-STFPR/L-11 16 12 11 150 8 10 TPEoramn S16N-STFPR/L-11 20 16 15 160 10 12 FTNA0307 TW09P S16R-STFPR/L-11 20 16 15 200 10 12 S20N-STFPR/L-16 25 20 18 160 12.5 32 TPnD1604nn FTNA0408 TW15P S20S-STFPR/L-16 25 20 18 250 12.5 14 A10H-STFPR/L-11 12 10 9.5 100 6 - FTNA0305 TW09P A12K-STFPR/L-11 16 12 11 125 8 10 TPDD1103nn FTNA0307 TW09P A16M-STFPR/L-11 20 16 15 150 10 23 A20Q-STFPR/L-16 25 20 19 180 12.5 41 TPnD1604nn FTNA0408 TW15P СМП смотреть на стр. B70 B72 Используйте левую СМП для правой державки STWPR/L Минимальный диаметр растачивания TPDC (мм) Винт Ключ Обозначение 0D 0d H L S СМП S10M-STWPR/L-11 12 10 9 150 6 23 TPGH1102DD FTNA0305 TW09P S12M-STWPR/L-11 16 12 11 150 8 30 TPGH1103DD TPMT1103DD S16R-STWPR/L-11 20 16 15 180 10 35 FTNA0306 TW09P S20R-STWPR/L-11 25 20 19 200 12.5 40 СМП смотреть на стр. B70 B72 Точение 147
