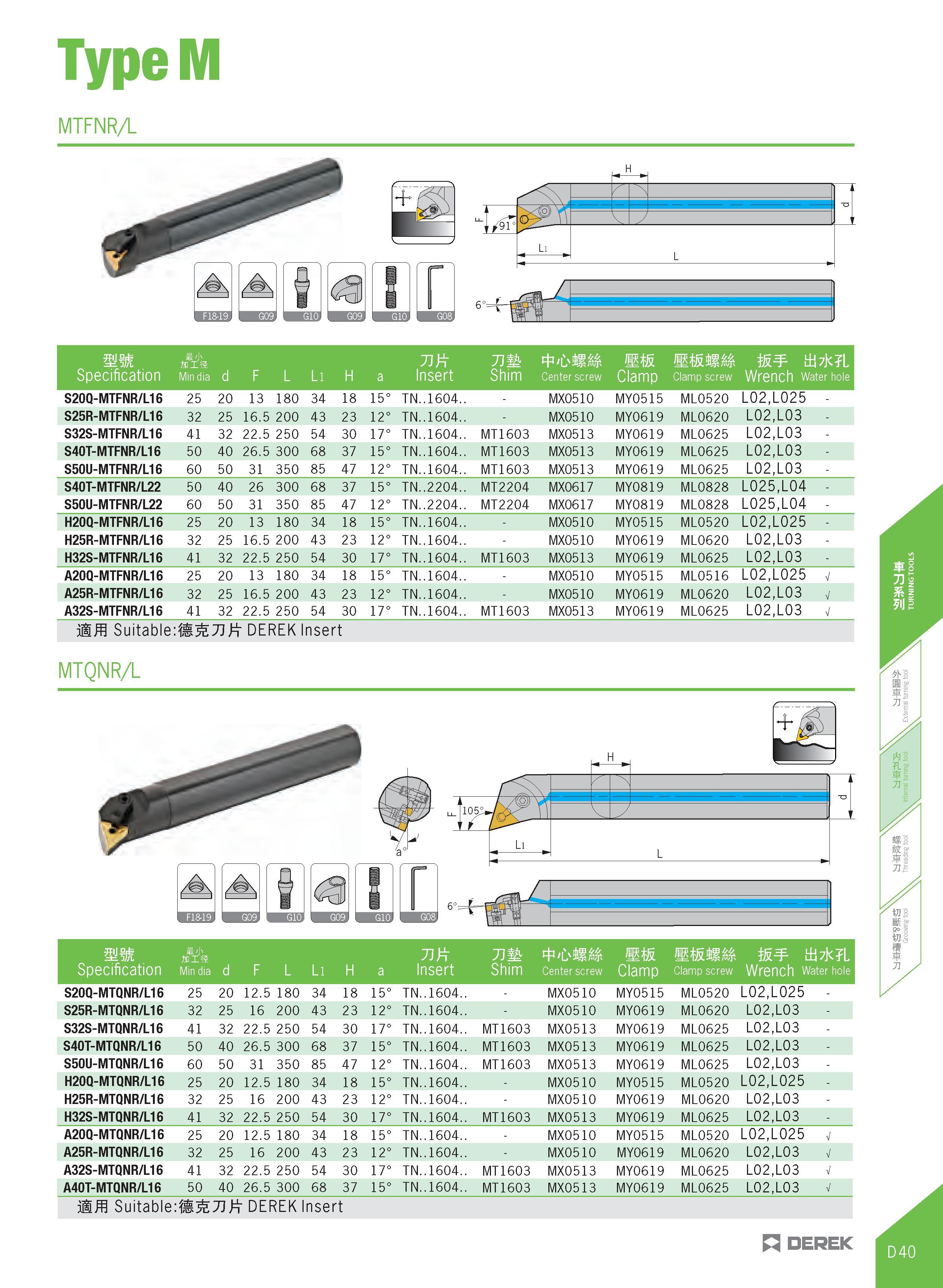

Токарные расточные державки Derek MTFNR/L MTQNR/L с внутренним подводом СОЖ в зону резания Изображение Основные размерные характеристики Код заказа295 Каталог DEREK 2017 Режущий инструмент и оснастка инструментальная для станков Стр.D40 |
|||||
Токарные расточные державки Derek MTFNR/L MTQNR/L с внутренним подводом СОЖ в зону резания Изображение Основные размерные характеристики Код заказа Токарные расточные державки Derek MTFNR/L MTQNR/L с внутренним подводом СОЖ в зону резания Изображение Основные размерные характеристики Код заказа _ по каталогу Specification m'l' IP IS Min dia d F L Ll H a Insert Shim Center screw II15 Clamp screw W tt7k L Wrench Water hole S20Q-MTFNR/L16 25 20 13 180 34 18 15° TN..1604.. - MX0510 MY0515 ML0520 L02,L025 - S25R-MTFNR/L16 32 25 16.5 200 43 23 12° TN..1604.. - MX0510 MY0619 ML0620 L02,L03 - S32S-MTFNR/L16 41 32 22.5 250 54 30 17° TN..1604.. MT1603 MX0513 MY0619 ML0625 L02,L03 - S40T-MTFNR/L16 50 40 26.5 300 68 37 15° TN..1604.. MT1603 MX0513 MY0619 ML0625 L02,L03 - S50U-MTFNR/L16 60 50 31 350 85 47 12° TN..1604.. MT1603 MX0513 MY0619 ML0625 L02,L03 - S40T-MTFNR/L22 50 40 26 300 68 37 15° TN..2204.. MT2204 MX0617 MY0819 ML0828 L025,L04 - S50U-MTFNR/L22 60 50 31 350 85 47 12° TN..2204.. MT2204 MX0617 MY0819 ML0828 L025,L04 - H20Q-MTFNR/L16 25 20 13 180 34 18 15° TN..1604.. - MX0510 MY0515 ML0520 L02,L025 - H25R-MTFNR/L16 32 25 16.5 200 43 23 12° TN..1604.. - MX0510 MY0619 ML0620 L02,L03 - H32S-MTFNR/L16 41 32 22.5 250 54 30 17° TN..1604.. MT1603 MX0513 MY0619 ML0625 L02,L03 - A20Q-MTFNR/L16 25 20 13 180 34 18 15° TN..1604.. - MX0510 MY0515 ML0516 L02,L025 v A25R-MTFNR/L16 32 25 16.5 200 43 23 12° TN..1604.. - MX0510 MY0619 ML0620 L02,L03 v A32S-MTFNR/L16 41 32 22.5 250 54 30 17° TN..1604.. MT1603 MX0513 MY0619 ML0625 L02,L03 v Suitable:flS7I>n DEREK Insert MTQNR/L Specification m'l' iBXS Min dia d F L Ll H a Insert Shim Center screw SIS Clamp screw W tt7k L Wrench Water hole S20Q-MTQNR/L16 25 20 12.5 180 34 18 15° TN..1604.. - MX0510 MY0515 ML0520 L02,L025 - S25R-MTQNR/L16 32 25 16 200 43 23 12° TN..1604.. - MX0510 MY0619 ML0620 L02.L03 - S32S-MTQNR/L16 41 32 22.5 250 54 30 17° TN..1604.. MT1603 MX0513 MY0619 ML0625 L02.L03 - S40T-MTQNR/L16 50 40 26.5 300 68 37 15° TN..1604.. MT1603 MX0513 MY0619 ML0625 L02.L03 - S50U-MTQNR/L16 60 50 31 350 85 47 12° TN..1604.. MT1603 MX0513 MY0619 ML0625 L02.L03 - H20Q-MTQNR/L16 25 20 12.5 180 34 18 15° TN..1604.. - MX0510 MY0515 ML0520 L02, L 02 5 - H25R-MTQNR/L16 32 25 16 200 43 23 12° TN..1604.. - MX0510 MY0619 ML0620 L02.L03 - H32S-MTQNR/L16 41 32 22.5 250 54 30 17° TN..1604.. MT1603 MX0513 MY0619 ML0625 L02.L03 - A20Q-MTQNR/L16 25 20 12.5 180 34 18 15° TN..1604.. - MX0510 MY0515 ML0520 L02,L025 V A25R-MTQNR/L16 32 25 16 200 43 23 12° TN..1604.. - MX0510 MY0619 ML0620 L02.L03 V A32S-MTQNR/L16 41 32 22.5 250 54 30 17° TN..1604.. MT1603 MX0513 MY0619 ML0625 L02.L03 V A40T-MTQNR/L16 50 40 26.5 300 68 37 15° TN..1604.. MT1603 MX0513 MY0619 ML0625 L02.L03 V Suitable:flS7I>n DEREK Insert n DEREK |
|||||
