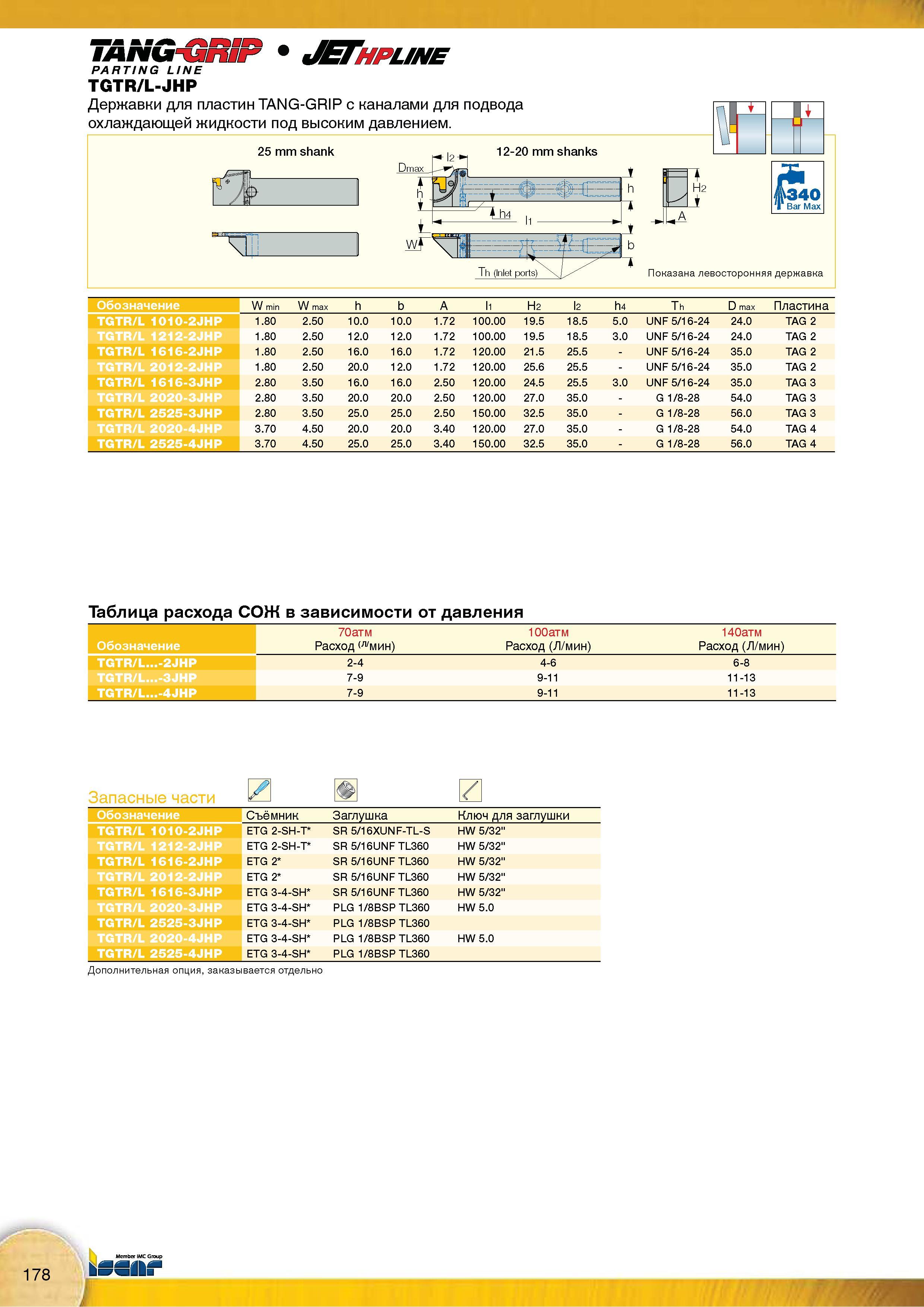

Токарные прорезные сборные резцы Iscar TGTR/L-JHP со сменными твердосплавными пластинами и призматическим хвостовиком Таблица расхода СОЖ180 Каталог ISCAR 2015 Новая продукция для металлообработки Режущий инструмент и оснастка Стр.178 |
|||||
Токарные прорезные сборные резцы Iscar TGTR/L-JHP со сменными твердосплавными пластинами и призматическим хвостовиком Таблица расхода СОЖ Токарные прорезные сборные резцы Iscar TGTR/L-JHP со сменными твердосплавными пластинами и призматическим хвостовиком Таблица расхода СОЖ _ в зависимости от давления Обозначение 70 атм Расход (л/мин) 100атм Расход (Л/мин) 140атм Расход (Л/мин) TGTR/L -2JHP 2-4 4-6 6-8 TGTR/L -3JHP 7-9 9-11 11-13 TGTR/L -4JHP 7-9 9-11 11-13 Запасные части Обозначение Съёмник Заглушка Ключ для заглушки TGTR/L 1010-2JHP ETG 2-SH-T SR 5/16XUNF-TL-S HW 5/32" TGTR/L 1212-2JHP ETG 2-SH-T SR 5/16UNF TL360 HW 5/32" TGTR/L 1616-2JHP ETG 2 SR 5/16UNF TL360 HW 5/32" TGTR/L 2012-2JHP ETG 2 SR 5/16UNF TL360 HW 5/32" TGTR/L 1616-3JHP ETG 3-4-SH SR 5/16UNF TL360 HW 5/32" TGTR/L 2020-3JHP ETG 3-4-SH PLG 1/8BSP TL360 HW5.0 TGTR/L 2525-3JHP ETG 3-4-SH PLG 1/8BSP TL360 TGTR/L 2020-4JHP ETG 3-4-SH PLG 1/8BSP TL360 HW5.0 TGTR/L 2525-4JHP ETG 3-4-SH PLG 1/8BSP TL360 Дополнительная опция, заказывается отдельно PARTING LINE JET LINE W min W max h b A 11 H2 2 Th D max Пластина TGTR/L 1010-2JHP 1.80 2.50 10.0 10.0 1.72 100.00 19.5 18.5 5.0 UNF 5/16-24 24.0 TAG 2 TGTR/L 1212-2JHP 1.80 2.50 12.0 12.0 1.72 100.00 19.5 18.5 3.0 UNF 5/16-24 24.0 TAG 2 TGTR/L 1616-2JHP 1.80 2.50 16.0 16.0 1.72 120.00 21.5 25.5 - UNF 5/16-24 35.0 TAG 2 TGTR/L 2012-2JHP 1.80 2.50 20.0 12.0 1.72 120.00 25.6 25.5 - UNF 5/16-24 35.0 TAG 2 TGTR/L 1616-3JHP 2.80 3.50 16.0 16.0 2.50 120.00 24.5 25.5 3.0 UNF 5/16-24 35.0 TAG 3 TGTR/L 2020-3JHP 2.80 3.50 20.0 20.0 2.50 120.00 27.0 35.0 - G 1/8-28 54.0 TAG 3 TGTR/L 2525-3JHP 2.80 3.50 25.0 25.0 2.50 150.00 32.5 35.0 - G 1/8-28 56.0 TAG 3 TGTR/L 2020-4JHP 3.70 4.50 20.0 20.0 3.40 120.00 27.0 35.0 - G 1/8-28 54.0 TAG 4 TGTR/L 2525-4JHP 3.70 4.50 25.0 25.0 3.40 150.00 32.5 35.0 - G 1/8-28 56.0 TAG 4 |
|||||
