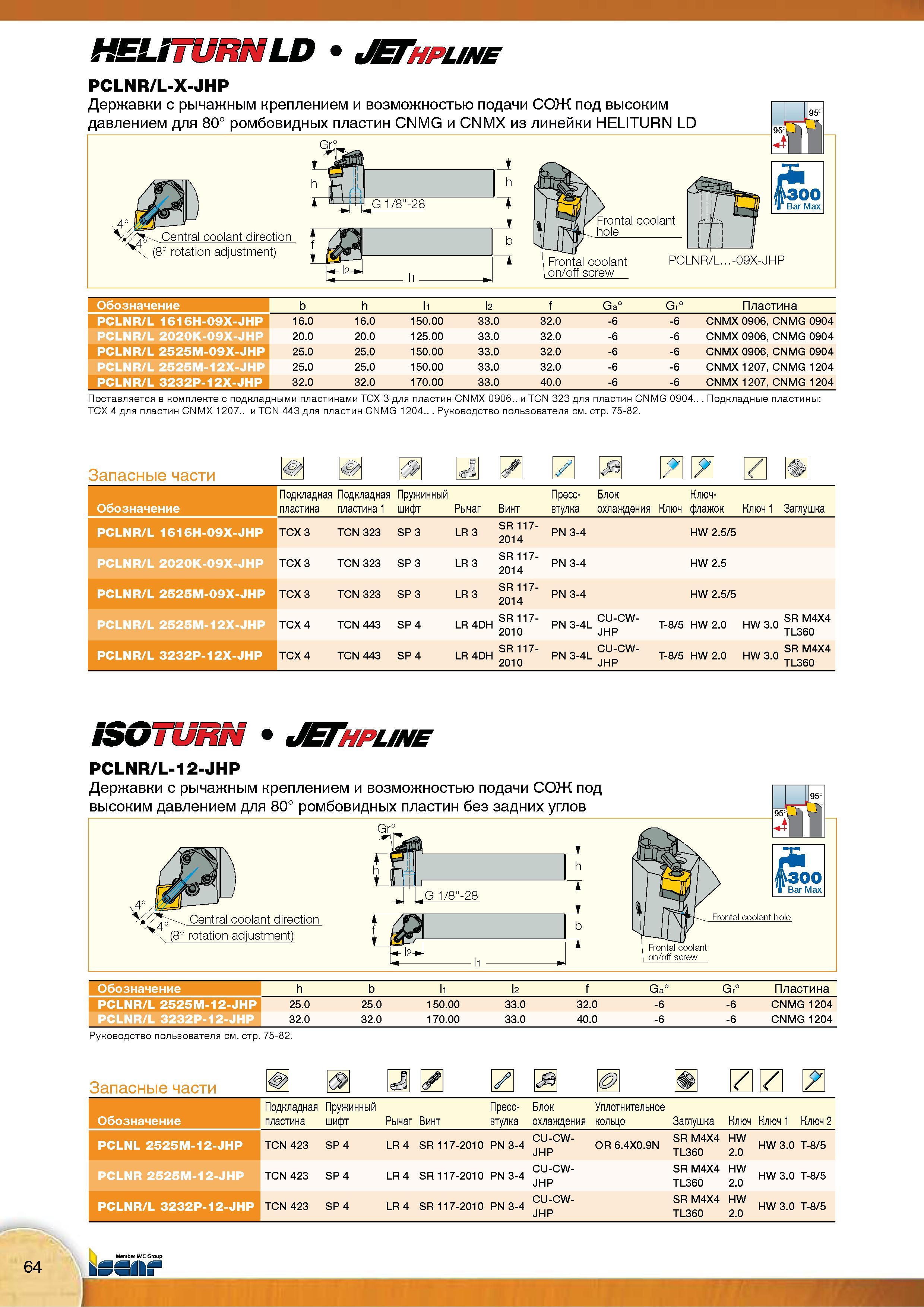

Токарные наружные державки Iscar PCLNR/L-X-JHP HELITURNLD JET line с рычажным креплением режущих сменных пластин и возможностью подачи СОЖ под высоким давлением _ Для 80° ромбовидных пластин CNMG и CNMX из линейки HELITURN LD Gl°. Central coolant direction (8° rotation adjustment) f Li G 1/8"-28 Frontal coolant hole , Frontal coolant on/off screw PCLNR/L -09X-JHP Обозначение b h И \г f Ga° Gr° Пластина PCLNR/L 1616H-09X-JHP 16.0 16.0 150.00 33.0 32.0 -6 -6 CNMX 0906, CNMG 0904 PCLNR/L 2020K-09X-JHP 20.0 20.0 125.00 33.0 32.0 -6 -6 CNMX 0906, CNMG 0904 PCLNR/L 2525M-09X-JHP 25.0 25.0 150.00 33.0 32.0 -6 -6 CNMX 0906, CNMG 0904 PCLNR/L 2525M-12X-JHP 25.0 25.0 150.00 33.0 32.0 -6 -6 CNMX 1207, CNMG 1204 PCLNR/L 3232Р-12Х-JHP 32.0 32.0 170.00 33.0 40.0 -6 -6 CNMX 1207, CNMG 1204 Поставляется в комплекте с подкладными пластинами ТСХ 3 для пластин CNMX 0906 и TCN 323 для пластин CNMG 0904 Подкладные пластины ТСХ 4 для пластин CNMX 1207 и TCN 443 для пластин CNMG 1204 Руководство пользователя см. стр. 75-82. Запасные части Обозначение Подкладная Подкладная Пружинный пластина пластина 1 шифт Рычаг Винт Пресс- втулка Блок охлаждения Ключ Ключ- флажок Ключ 1 Заглушка PCLNR/L 1616H-09X-JHP техз TCN 323 SP 3 LR 3 SR 117-2014 PN 3-4 HW 2.5/5 PCLNR/L 2020K-09X-JHP техз TCN 323 SP 3 LR 3 SR 117-2014 PN 3-4 HW 2.5 PCLNR/L 2525M-09X-JHP техз TCN 323 SP 3 LR 3 SR 117-2014 PN 3-4 HW 2.5/5 PCLNR/L 2525M-12X-JHP тех 4 TCN 443 SP 4 LR 4DH SR 117-2010 PN 3-4L CU-CW- JHP Т-8/5 HW 2.0 HW 3.0 SR М4Х4 TL360 PCLNR/L 3232P-12X-JHP ТСХ 4 TCN 443 SP 4 LR 4DH SR 117-2010 PN 3-4L CU-CW- JHP Т-8/5 HW 2.0 HW 3.0 SR М4Х4 TL360 ISOTURN JET line PCLNR/L-12-JHP Державки с рычажным креплением и возможностью подачи СОЖ под высоким давлением для 80° ромбовидных пластин без задних углов G 1/8"-28 (8° rotation adjustment) I2-J £ 'I Bar 300 Max Frontal coolant hole Обозначение h И 1г f Ga° Gr° Пластина PCLNR/L 2525M-12-JHP 25.0 25.0 150.00 33.0 32.0 -6 -6 CNMG 1204 PCLNR/L 3232P-12-JHP 32.0 32.0 170.00 33.0 40.0 -6 -6 CNMG 1204 Руководство пользователя см. стр. 75-82. Запасные части Обозначение Подкладная Пружинный пластина шифт Рычаг Винт Пресс- втулка Блок охлаждения Уплотнительное кольцо Заглушка Ключ Ключ 1 Ключ 2 PCLNL 2525M-12-JHP TCN 423 SP 4 LR 4 SR 117-2010 PN 3-4 cu-cw- JHP OR 6.4X0.9N SR M4X4 TL360 HW 2.0 HW3.0 T-8/5 PCLNR 2525M-12-JHP TCN 423 SP 4 LR 4 SR 117-2010 PN 3-4 cu-cw- JHP SR M4X4 TL360 HW 2.0 HW 3.0 T-8/5 PCLNR/L 3232P-12-JHP TCN 423 SP 4 LR 4 SR 117-2010 PN 3-4 cu-cw- JHP SR M4X4 TL360 HW 2.0 HW 3.0 T-8/5
