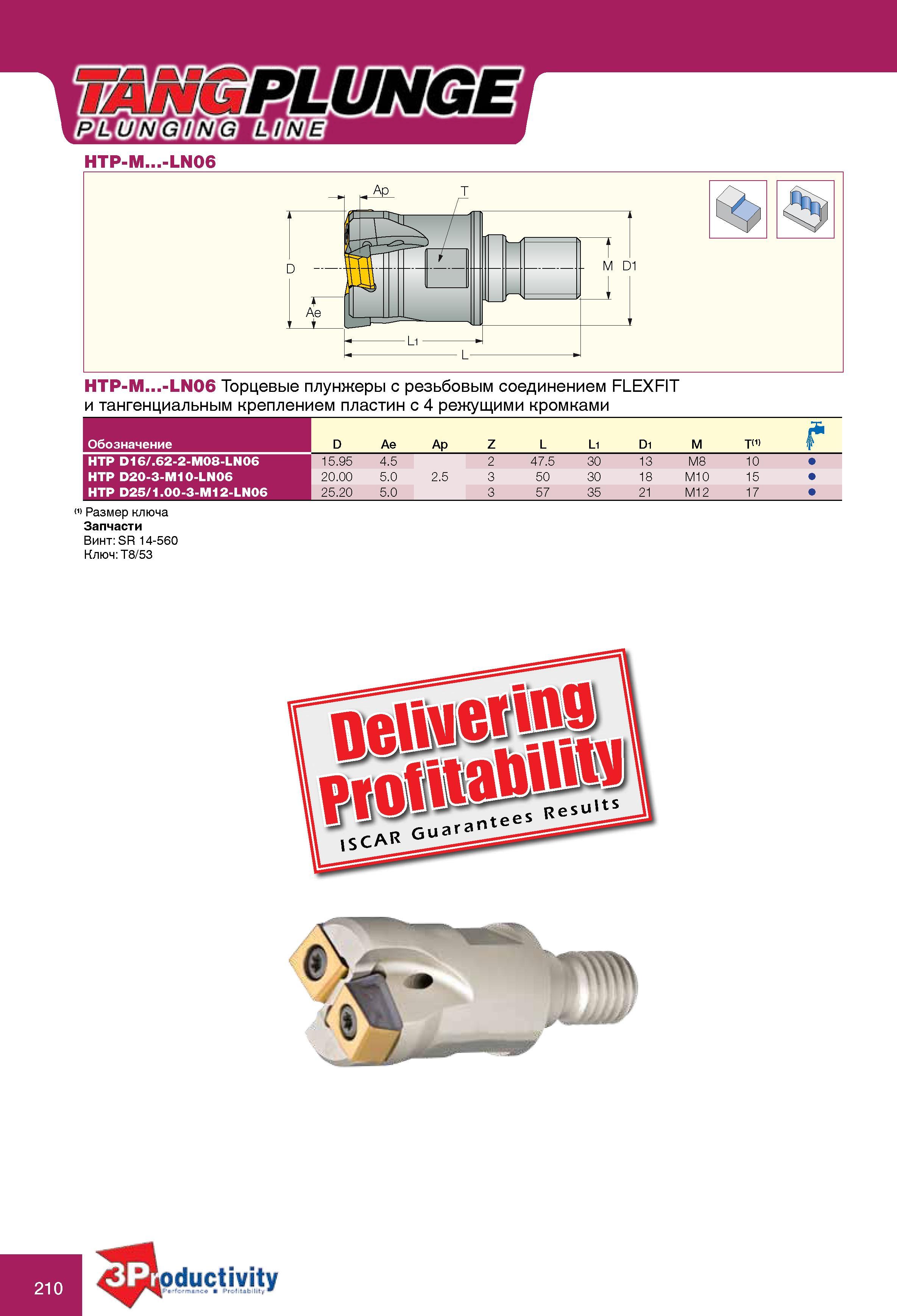

Торцевые плунжеры Iscar HTP-M -LN06 с резьбовым соединением FLEXFIT и тангенциальным креплением пластин с 4 режущими кромками Обозначение Изображение и основные те Каталог ISCAR 2010 Новый инструмент Стр. 210 0210 Lab2u

Обновлено 2020-04-17 20:07:13

Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system ISCAR \| Каталог ISCAR 2010 Новый инструмент для металлообработки (Всего 272 стр.)

210 Каталог ISCAR 2010 Новый инструмент для точения фрезерования сверления Оснастка Стр.210
Торцевые плунжеры Iscar HTP-M -LN06 с резьбовым соединением FLEXFIT и тангенциальным креплением пластин с 4 режущими кромками Обозначение Изображение и основные те Торцевые плунжеры Iscar HTP-M...-LN06 с резьбовым соединением FLEXFIT и тангенциальным креплением пластин с 4 режущими кромками Обозначение Изображение и основные технические характеристики D Ae Ap Z L L1 D1 M T<1> f HTP D16/.62-2-M08-LN06 >15.95 4.5 2 47.5 30 13 M8 10 HTP D20-3-M10-LN06 20.00 5.0 2.5 3 50 30 18 M10 15 HTP D25/1.00-3-M12-LN06 125.20 5.0 3 57 35 21 M12 17 Размер ключа Запчасти Винт SR 14-560 Ключ T8/53 ductivity re-rminc v l'r lilab-lit r " HTP-М...-LN06
