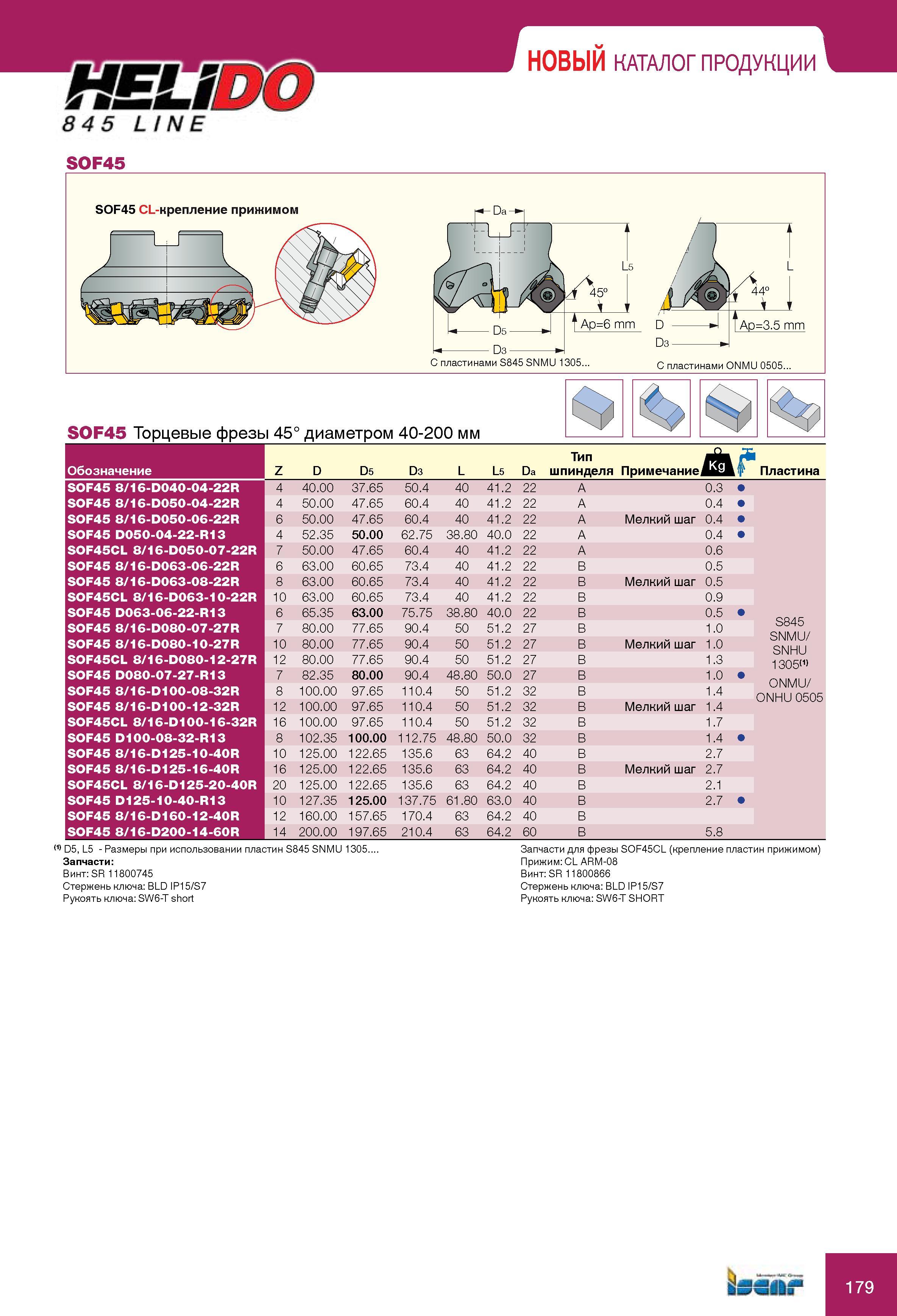

179 Каталог ISCAR 2010 Новый инструмент для точения фрезерования сверления Оснастка Стр.179 |
|||||
Торцевые фрезы Iscar SoF45 45° диаметром 40-200 мм Обозначение Z D D5 D3 L L5 Da Тип шпинделя Примечание Пластина SoF45 8/16-D040-04-22R 4 40 00 37 65 50 4 40 41 2Торцевые фрезы Iscar SoF45 45° диаметром 40-200 мм Обозначение Z D D5 D3 L L5 Da Тип шпинделя Примечание Пластина SoF45 8/16-D040-04-22R 4 40.00 37.65 50.4 40 41.2 22 A 0.3 SoF45 8/16-D050-04-22R 4 50.00 47.65 60.4 40 41.2 22 A 0.4 SoF45 8/16-D050-06-22R 6 50.00 47.65 60.4 40 41.2 22 A Мелкий шаг 0.4 SoF45 D050-04-22-R13 4 52.35 50.00 62.75 38.80 40.0 22 A 0.4 SoF45CL 8/16-D050-07-22R 7 50.00 47.65 60.4 40 41.2 22 A 0.6 SoF45 8/16-D063-06-22R 6 63.00 60.65 73.4 40 41.2 22 B 0.5 SoF45 8/16-D063-08-22R 8 63.00 60.65 73.4 40 41.2 22 B Мелкий шаг 0.5 SoF45CL 8/16-D063-10-22R 10 63.00 60.65 73.4 40 41.2 22 B 0.9 SoF45 D063-06-22-R13 6 65.35 63.00 75.75 38.80 40.0 22 B 0.5 S845 SNMU/ SNHU 1305(1) SoF45 8/16-D080-07-27R 7 80.00 77.65 90.4 50 51.2 27 B 1.0 SoF45 8/16-D080-10-27R 10 80.00 77.65 90.4 50 51.2 27 B Мелкий шаг 1.0 SoF45CL 8/16-D080-12-27R 12 80.00 77.65 90.4 50 51.2 27 B 1.3 SoF45 D080-07-27-R13 7 82.35 80.00 90.4 48.80 50.0 27 B 1.0 ONMU/ ONHU0505 SoF45 8/16-D100-08-32R 8 100.00 97.65 110.4 50 51.2 32 B 1.4 ( SoF45 8/16-D100-12-32R 12 100.00 97.65 110.4 50 51.2 32 B Мелкий шаг 1.4 SoF45CL 8/16-D100-16-32R 16 100.00 97.65 110.4 50 51.2 32 B 1.7 SoF45 D100-08-32-R13 8 102.35 100.00 112.75 48.80 50.0 32 B 1.4 SoF45 8/16-D125-10-40R 10 125.00 122.65 135.6 63 64.2 40 B 2.7 SoF45 8/16-D125-16-40R 16 125.00 122.65 135.6 63 64.2 40 B Мелкий шаг 2.7 SoF45CL 8/16-D125-20-40R 20 125.00 122.65 135.6 63 64.2 40 B 2.1 SoF45 D125-10-40-R13 10 127.35 125.00 137.75 61.80 63.0 40 B 2.7 SoF45 8/16-D160-12-40R 12 160.00 157.65 170.4 63 64.2 40 B SoF45 8/16-D200-14-60R 14 200.00 197.65 210.4 63 64.2 60 B 5.8 D5, L5 - Размеры при использовании пластин S845 SNMU 1305.. Запчасти Винт SR 11800745 Стержень ключа BLD IP15/S7 Рукоять ключа SW6-T short Запчасти для фрезы SOF45CL (крепление пластин прижимом) Прижим CL ARM-08 Винт SR 11800866 Стержень ключа BLD IP15/S7 Рукоять ключа SW6-T SHORT 179 SoF45 SOF45 CL-крепление прижимом SoF45 |
|||||
