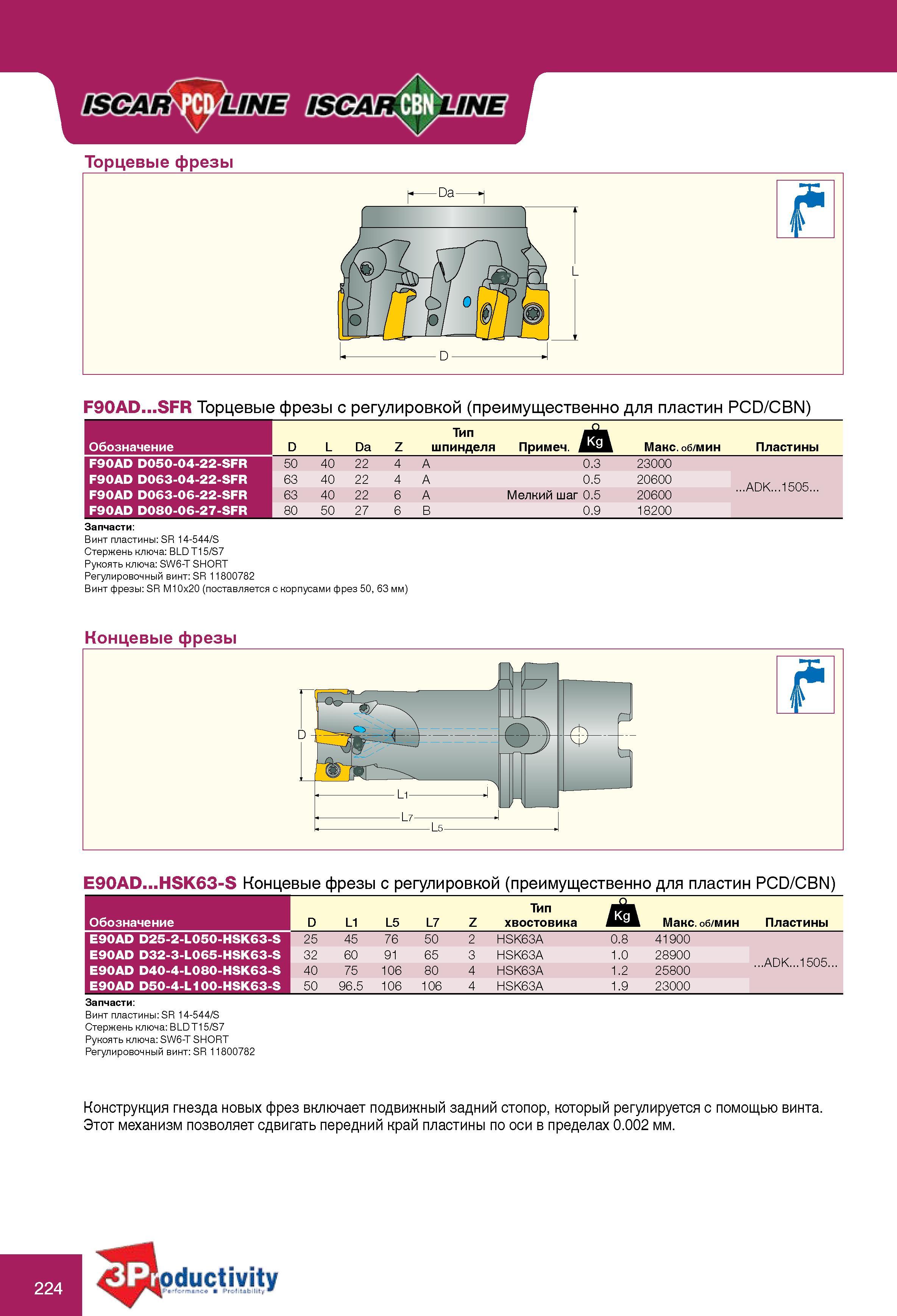

Торцевые фрезы F90AD SFR с регулировкой (преимущественно для пластин PCD/CBN) Общий вид Основные параметры Обозначение инструмента D L Da Z Тип шпинделя Примеч Мак

Торцевые фрезы F90AD...SFR с регулировкой (преимущественно для пластин PCD/CBN) Общий вид Основные параметры Обозначение инструмента D L Da Z Тип шпинделя Примеч. Макс. об/мин Пластины F90AD D050-04-22-SFR 50 40 22 4 A 0.3 23000 F90AD D063-04-22-SFR 63 40 22 4 A 0.5 20600 ADK...1505... F90AD D063-06-22-SFR 63 40 22 6 A Мелкий шаг 0.5 20600 F90AD D080-06-27-SFR 80 50 27 6 B 0.9 18200 Запчасти Винт пластины SR 14-544/S Стержень ключа BLD T15/S7 Рукоять ключа SW6-T SHORT Регулировочный винт SR 11800782 Винт фрезы SR M10x20 (поставляется с корпусами фрез 50, 63 мм) Концевые фрезы E90AD...HSK63-S Концевые фрезы с регулировкой (преимущественно для пластин PCD/CBN) Обозначение D L1 L5 L7 Z Тип хвостовика Макс. об/мин Пластины E90AD D25-2-L050-HSK63-S 25 45 76 50 2 HSK63A 0.8 41900 E90AD D32-3-L065-HSK63-S 32 60 91 65 3 HSK63A 1.0 28900 ADK...1505... E90AD D40-4-L080-HSK63-S 40 75 106 80 4 HSK63A 1.2 25800 E90AD D50-4-L100-HSK63-S 50 96.5 106 106 4 HSK63A 1.9 23000 Запчасти Винт пластины SR 14-544/S Стержень ключа BLD T15/S7 Рукоять ключа SW6-T SHORT Регулировочный винт SR 11800782 Конструкция гнезда новых фрез включает подвижный задний стопор, который регулируется с помощью винта. Этот механизм позволяет сдвигать передний край пластины по оси в пределах 0.002 мм. 224 ifioductivity 14:1 ИЬ III, Торцевые фрезы -Da-
