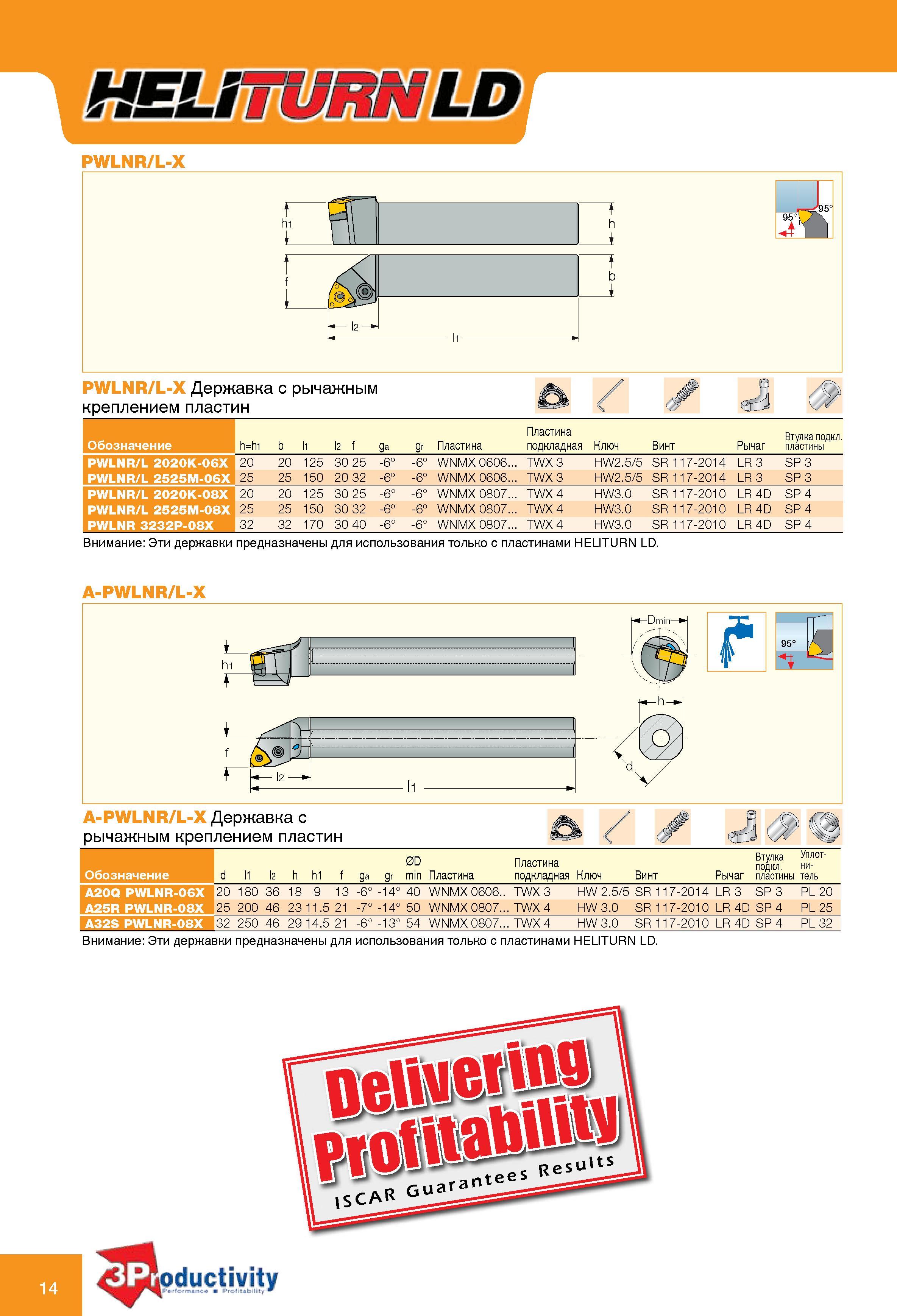

Токарные резцы Iscar для наружного точения и внутреннего растачивания на промышленном станочном металлообрабатывающем оборудовании Изображения и основные технические данные PWLNR/L-X Обозначение h=h1 b l1 l2 f ga gr пластина пластина подкладная ключ Винт рычаг Втулка подкл. пластины PWLNR/L 2020K-06X 20 20 125 30 25 -6° -6° WNMX 0606.. TWX 3 HW2.5/5 SR 117-2014 LR 3 SP 3 PWLNR/L 2525M-06X 25 25 150 20 32 -6° -6° WNMX 0606.. TWX 3 HW2.5/5 SR 117-2014 LR 3 SP 3 PWLNR/L 2020K-08X 20 20 125 30 25 -6° -6° WNMX 0807.. TWX 4 HW3.0 SR 117-2010 LR 4D SP 4 PWLNR/L 2525M-08X 25 25 150 30 32 -6° -6° WNMX 0807.. TWX 4 HW3.0 SR 117-2010 LR 4D SP 4 PWLNR 3232P-08X 32 32 170 30 40 -6° -6° WNMX 0807.. TWX 4 HW3.0 SR 117-2010 LR 4D SP 4 Внимание Эти державки предназначены для использования только с пластинами HELITURN LD. A-PWLNR/L-X -Dmin- hi з f A-PWLNR/L-X державка с рычажным креплением пластин 43 0D Пластина d 11 l2 h hi f ga gr min Пластина подкладная Ключ Винт Рычаг Втулка подкл. пластины Уплот- ни- тель A20Q PWLNR-06X A25R PWLNR-08X 20 180 36 18 9 13 -6°-14° 40 WNMX 0606.. TWX 3 HW 2.5/5 SR 117-2014 LR 3 SP 3 25 200 46 23 11.5 21 -7°-14° 50 WNMX 0807... TWX 4 HW 3.0 SR 117-2010 LR 4D SP 4 PL 20 PL 25 A32S PWLNR-08X 32 250 46 29 14.5 21 -6°-13° 54 WNMX 0807... TWX 4 HW 3.0 SR 117-2010 LR 4D SP 4 PL 32 Внимание Эти державки предназначены для использования только с пластинами HELITURN LD. ductivity ге-глилс v 11 г-=-1 IлЬ 111 r "
