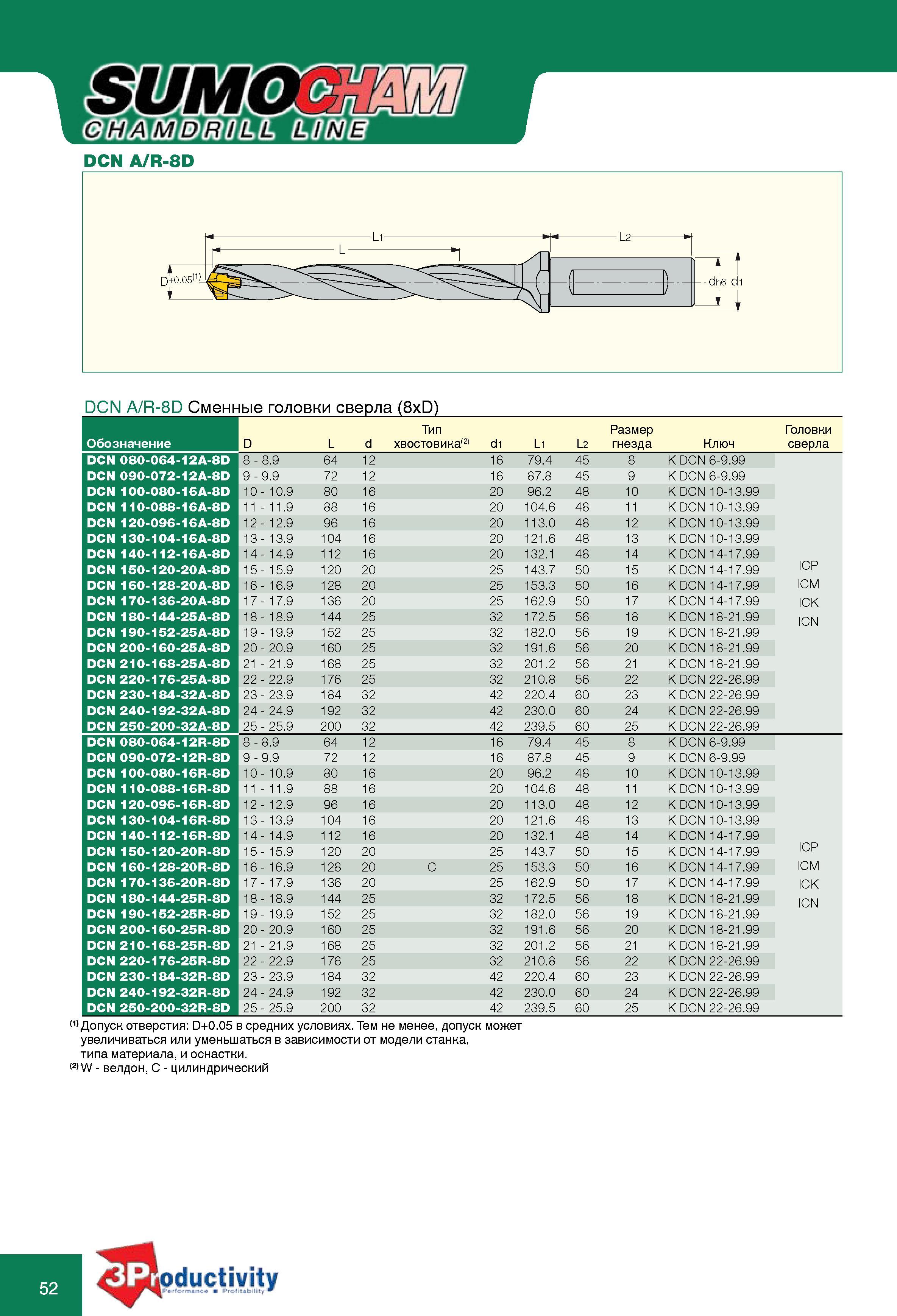

52 Каталог ISCAR 2010 Новый инструмент для точения фрезерования сверления Оснастка Стр.52 |
|||||
Сборные сверла Iscar DCN A/R-8D со сменными режущими твердосплавными головками Глубина сверления (8xD) Обозначение D L d Тип хвостовика(2) di Li L2 Размер гнезда КСборные сверла Iscar DCN A/R-8D со сменными режущими твердосплавными головками Глубина сверления (8xD) Обозначение D L d Тип хвостовика(2) di Li L2 Размер гнезда Ключ головки сверла DCN 080-064-12A-8D 8 - 8.9 64 12 16 79.4 45 8 K DCN 6-9.99 DCN 090-072-12A-8D 9 - 9.9 72 12 16 87.8 45 9 K DCN 6-9.99 DCN 100-080-16A-8D 10 - 10.9 80 16 20 96.2 48 10 K DCN 10-13.99 DCN 110-088-16A-8D 11 - 11.9 88 16 20 104.6 48 11 K DCN 10-13.99 DCN 120-096-16A-8D 12 - 12.9 96 16 20 113.0 48 12 K DCN 10-13.99 DCN 130-104-16A-8D 13 - 13.9 104 16 20 121.6 48 13 K DCN 10-13.99 DCN 140-112-16A-8D 14 - 14.9 112 16 20 132.1 48 14 K DCN 14-17.99 ICP DCN 150-120-20A-8D 15 - 15.9 120 20 25 143.7 50 15 K DCN 14-17.99 DCN 160-128-20A-8D 16 - 16.9 128 20 25 153.3 50 16 K DCN 14-17.99 ICM DCN 170-136-20A-8D 17 - 17.9 136 20 25 162.9 50 17 K DCN 14-17.99 ICK DCN 180-144-25A-8D 18 - 18.9 144 25 32 172.5 56 18 K DCN 18-21.99 ICN DCN 190-152-25A-8D 19 - 19.9 152 25 32 182.0 56 19 K DCN 18-21.99 DCN 200-160-25A-8D 20 - 20.9 160 25 32 191.6 56 20 K DCN 18-21.99 DCN 210-168-25A-8D 21 - 21.9 168 25 32 201.2 56 21 K DCN 18-21.99 DCN 220-176-25A-8D 22 - 22.9 176 25 32 210.8 56 22 K DCN 22-26.99 DCN 230-184-32A-8D 23 - 23.9 184 32 42 220.4 60 23 K DCN 22-26.99 DCN 240-192-32A-8D 24 - 24.9 192 32 42 230.0 60 24 K DCN 22-26.99 DCN 250-200-32A-8D 25 - 25.9 200 32 42 239.5 60 25 K DCN 22-26.99 DCN 080-064-12R-8D 8 - 8.9 64 12 16 79.4 45 8 K DCN 6-9.99 DCN 090-072-12R-8D 9 - 9.9 72 12 16 87.8 45 9 K DCN 6-9.99 DCN 100-080-16R-8D 10 - 10.9 80 16 20 96.2 48 10 K DCN 10-13.99 DCN 110-088-16R-8D 11 - 11.9 88 16 20 104.6 48 11 K DCN 10-13.99 DCN 120-096-16R-8D 12 - 12.9 96 16 20 113.0 48 12 K DCN 10-13.99 DCN 130-104-16R-8D 13 - 13.9 104 16 20 121.6 48 13 K DCN 10-13.99 DCN 140-112-16R-8D 14 - 14.9 112 16 20 132.1 48 14 K DCN 14-17.99 ICP DCN 150-120-20R-8D 15 - 15.9 120 20 25 143.7 50 15 K DCN 14-17.99 DCN 160-128-20R-8D 16 - 16.9 128 20 C 25 153.3 50 16 K DCN 14-17.99 ICM DCN 170-136-20R-8D 17 - 17.9 136 20 25 162.9 50 17 K DCN 14-17.99 ICK DCN 180-144-25R-8D 18 - 18.9 144 25 32 172.5 56 18 K DCN 18-21.99 ICN DCN 190-152-25R-8D 19 - 19.9 152 25 32 182.0 56 19 K DCN 18-21.99 DCN 200-160-25R-8D 20 - 20.9 160 25 32 191.6 56 20 K DCN 18-21.99 DCN 210-168-25R-8D 21 - 21.9 168 25 32 201.2 56 21 K DCN 18-21.99 DCN 220-176-25R-8D 22 - 22.9 176 25 32 210.8 56 22 K DCN 22-26.99 DCN 230-184-32R-8D 23 - 23.9 184 32 42 220.4 60 23 K DCN 22-26.99 DCN 240-192-32R-8D 24 - 24.9 192 32 42 230.0 60 24 K DCN 22-26.99 DCN 250-200-32R-8D 25 - 25.9 200 32 42 239.5 60 25 K DCN 22-26.99 Допуск отверстия D+0.05 в средних условиях. Тем не менее, допуск может увеличиваться или уменьшаться в зависимости от модели станка, типа материала, и оснастки. (2) W - велдон, C - цилиндрический 52 ifioductivity 1Ч-( Ufc hi, DCN A/R-8D |
|||||
