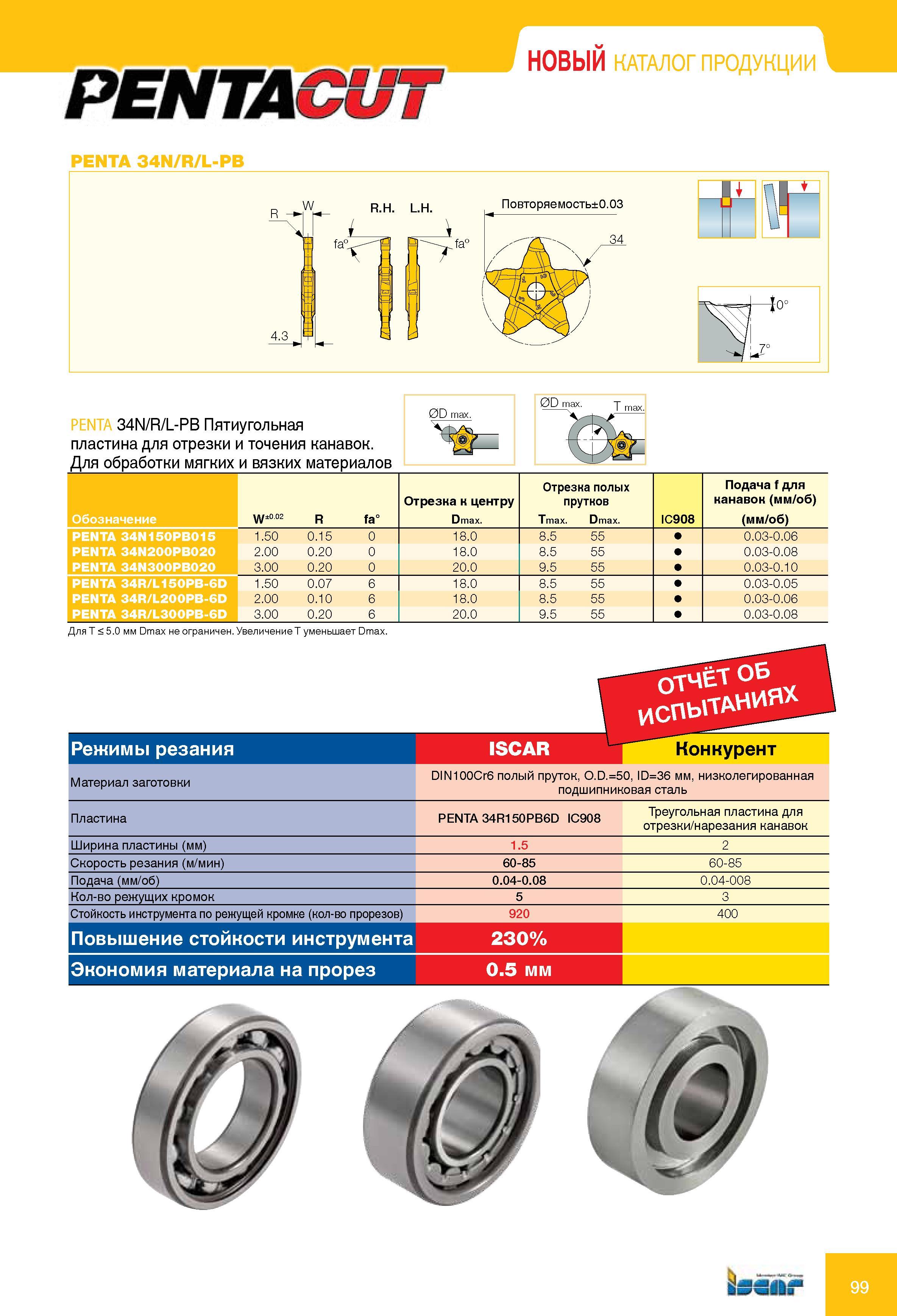

Пятиугольная пластина Iscar PENTA 34N/R/L-PB для отрезки и точения канавок Для обработки мягких и вязких материалов Общий вид инструмента Основные характеристики Обозначение производителя PENTA 34N150PB015 1.50 0.15 0 18.0 8.5 55 0.03-0.06 PENTA 34N200PB020 2.00 0.20 0 18.0 8.5 55 0.03-0.08 PENTA 34N300PB020 3.00 0.20 0 20.0 9.5 55 0.03-0.10 PENTA 34R/L150PB-6D 1.50 0.07 6 18.0 8.5 55 0.03-0.05 PENTA 34R/L200PB-6D 2.00 0.10 6 18.0 8.5 55 0.03-0.06 PENTA 34R/L300PB-6D 3.00 0.20 6 20.0 9.5 55 0.03-0.08 Для T < 5.0 мм Dmax не ограничен. Увеличение T уменьшает Dmax. ИСПЫТАНИЯ Режимы резания ISCAR Конкурент Материал заготовки DIN100Cr6 полый пруток, 0.D.=50, ID=36 мм, низколегированная подшипниковая сталь Пластина PENTA 34R150PB6D IC908 Треугольная пластина для отрезки/нарезания канавок Ширина пластины (мм) 1.5 2 Скорость резания (м/мин) 60-85 60-85 Подача (мм/об) 0.04-0.08 0.04-008 Количество режущих кромок 5 3 Стойкость инструмента по режущей кромке (количество прорезов) 920 400 Повышение стойкости инструмента 230% Экономия материала на прорез 0.5 мм 99 0D 0D , I Отрезка полых Подача f для Отрезка к центру прутков канавок (мм/об) Обозначение W±002 R fa° Dmax. Tmax. Dmax. IC908 (мм/об)
