Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system ISCAR | Каталог ISCAR 2010 Новый инструмент для металлообработки (Всего 272 стр.) |
|||||

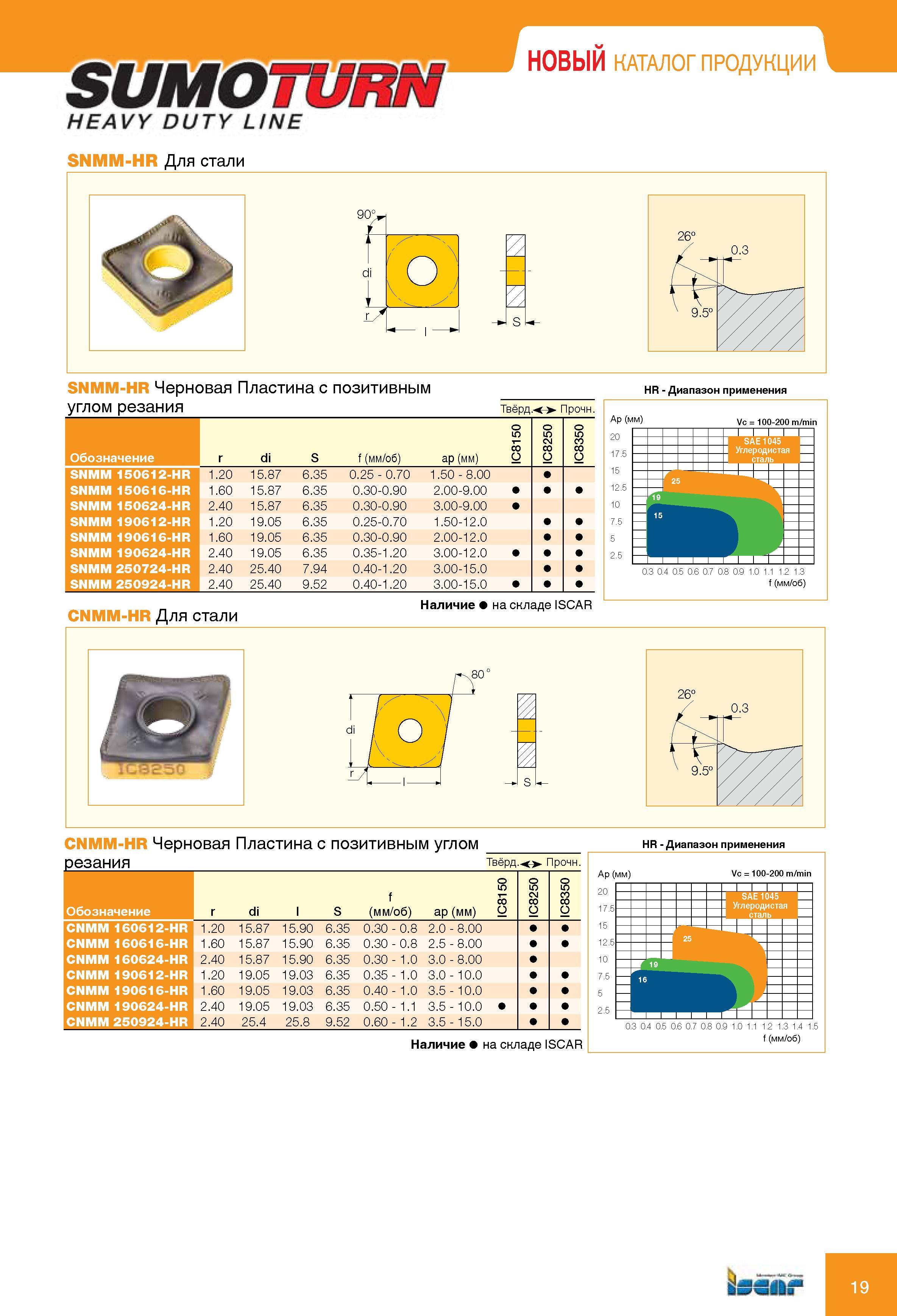

Односторонние квадратные и ромбические токарные пластины Искар SNMM-HR CNMM-HR HEAVY DUTY LINE для чернового точения Марки сплавов Iscar IC8150 IC8250 IC8350 Диапа19 Каталог ISCAR 2010 Новый инструмент для точения фрезерования сверления Оснастка Стр.19 |
|||||
Односторонние квадратные и ромбические токарные пластины Искар SNMM-HR CNMM-HR HEAVY DUTY LINE для чернового точения Марки сплавов Iscar IC8150 IC8250 IC8350 Диапа Односторонние квадратные и ромбические токарные пластины Искар SNMM-HR CNMM-HR HEAVY DUTY LINE для чернового точения Марки сплавов Iscar IC8150 IC8250 IC8350 Диапазон применения Обозначение r di S f (мм/об) ap (мм) SNMM 150612-HR 1.20 15.87 6.35 0.25 - 0.70 1.50 - 8.00 SNMM 150616-HR 1.60 15.87 6.35 0.30-0.90 2.00-9.00 SNMM 150624-HR 2.40 15.87 6.35 0.30-0.90 3.00-9.00 SNMM 190612-HR 1.20 19.05 6.35 0.25-0.70 1.50-12.0 SNMM 190616-HR 1.60 19.05 6.35 0.30-0.90 2.00-12.0 SNMM 190624-HR 2.40 19.05 6.35 0.35-1.20 3.00-12.0 SNMM 250724-HR 2.40 25.40 7.94 0.40-1.20 3.00-15.0 SNMM 250924-HR 2.40 25.40 9.52 0.40-1.20 3.00-15.0 CNMM-HR Для стали Наличие на складе ISCAR Ap (мм) 20 17.5 15 12.5 10 7.5 5 2.5 Vc = 100-200 m/min 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0 1.1 1.2 1.3 f (мм/об) CNMM-HR Черновая Пластина с позитивным углом HR - Диапазон применения резания Твёрд. о- Прочн. Обозначение r di l S f (мм/об) ap (мм) IC8150 IC8250 IC8350 CNMM 160612-HR 1.20 15.87 15.90 6.35 0.30 - 0.8 2.0 - 8.00 CNMM 160616-HR 1.60 15.87 15.90 6.35 0.30 - 0.8 2.5 - 8.00 CNMM 160624-HR 2.40 15.87 15.90 6.35 0.30 - 1.0 3.0 - 8.00 CNMM 190612-HR 1.20 19.05 19.03 6.35 0.35 - 1.0 3.0 - 10.0 CNMM 190616-HR 1.60 19.05 19.03 6.35 0.40 - 1.0 3.5 - 10.0 CNMM 190624-HR 2.40 19.05 19.03 6.35 0.50 - 1.1 3.5 - 10.0 CNMM 250924-HR 2.40 25.4 25.8 9.52 0.60 - 1.2 3.5 - 15.0 Наличие на складе ISCAR Ap (мм) 20 17.5 15 12.5 10 7.5 5 2.5 Vc = 100-200 m/min 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0 1.1 1. 2 1.3 1. 4 1.5 f (мм/об) 19 HEAVY DUTY LINE W НОВЫЙ КАТАЛОГ ПРОДУКЦИИ Для стали SNMM-HR Черновая Пластина с позитивным углом резания HR - |
|||||
