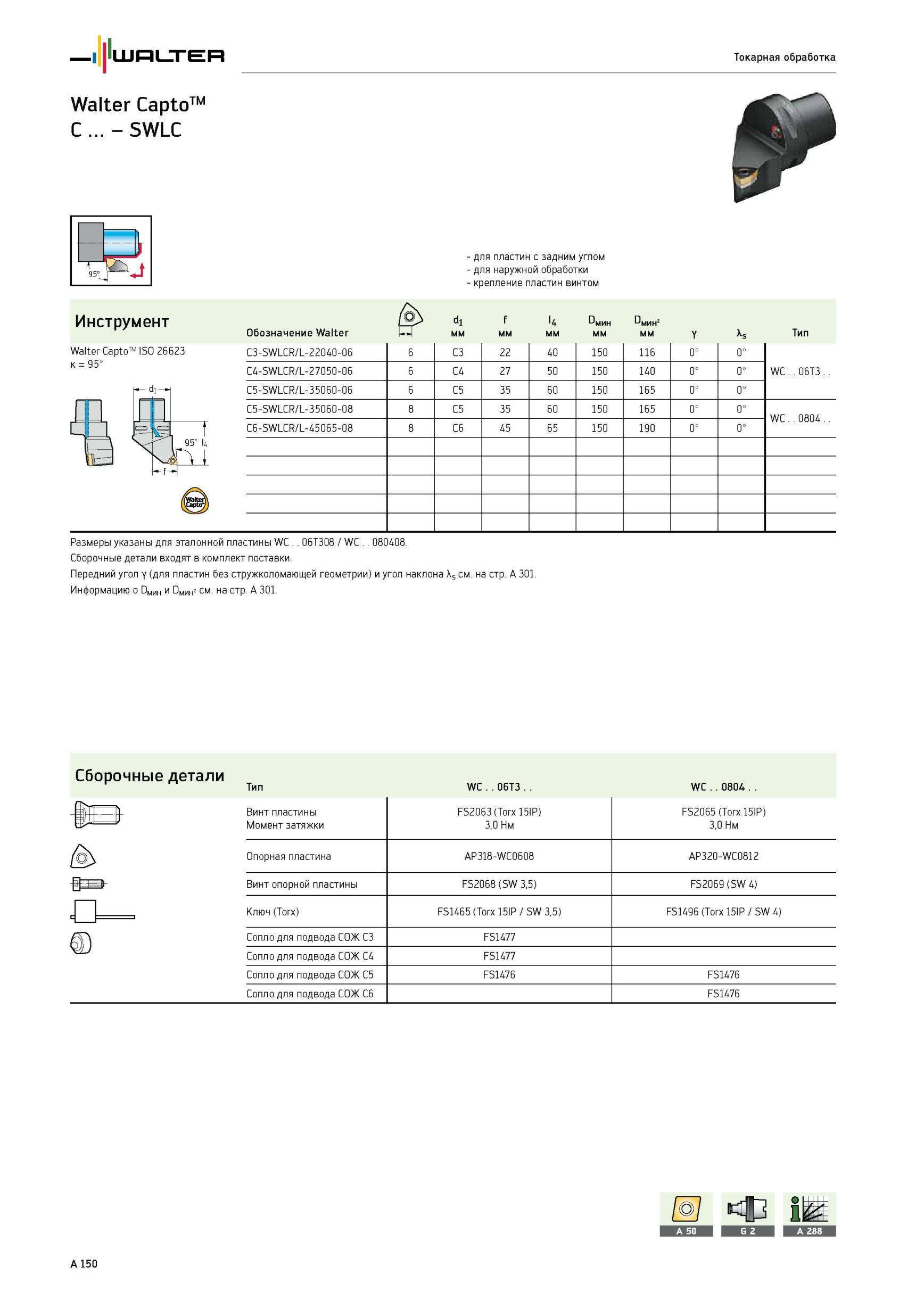

Токарные державки Walter для пластин с задним углом для наружной обработки крепление пластин винтом Инструмент d1 f l4 Омин Омин2 Обозначение мм Y As Тип C3-SWLCR/L-22040-06 6 C3 22 40 150 116 0° 0° WC 06T3 C4-SWLCR/L-27050-06 6 C4 27 50 150 140 0° 0° C5-SWLCR/L-35060-06 6 C5 35 60 150 165 0° 0° C5-SWLCR/L-35060-08 8 C5 35 60 150 165 0° 0° WC 0804 C6-SWLCR/L-45065-08 8 C6 45 65 150 190 0° 0° Размеры указаны для эталонной пластины WC 06T308 / WC 080408. Сборочные детали входят в комплект поставки. Передний угол y (для пластин без стружколомающей геометрии) и угол наклона \s см. на стр. A 301. Информацию о DMkm и DMm2 см. на стр. A 301. Сборочные детали Тип Винт пластины Момент затяжки Опорная пластина Винт опорной пластины Ключ (Torx) Сопло для подвода СОЖ C3 Сопло для подвода СОЖ C4 Сопло для подвода СОЖ C5 Сопло для подвода СОЖ C6 WC 06T3 FS2063 (Torx 15IP) 3,0 Нм AP318-WC0608 FS2068 (SW 3,5) FS1465 (Torx 15IP / SW 3,5) FS1477 FS1477 FS1476 WC 0804 FS2065 (Torx 15IP) 3,0 Нм AP320-WC0812 FS2069 (SW 4) FS1496 (Torx 15IP / SW 4) FS1476 FS1476 A 150 Токарная обработка Walter Capto C - SWLC Walter Capto ISO 26623 к 95° 95° I4
