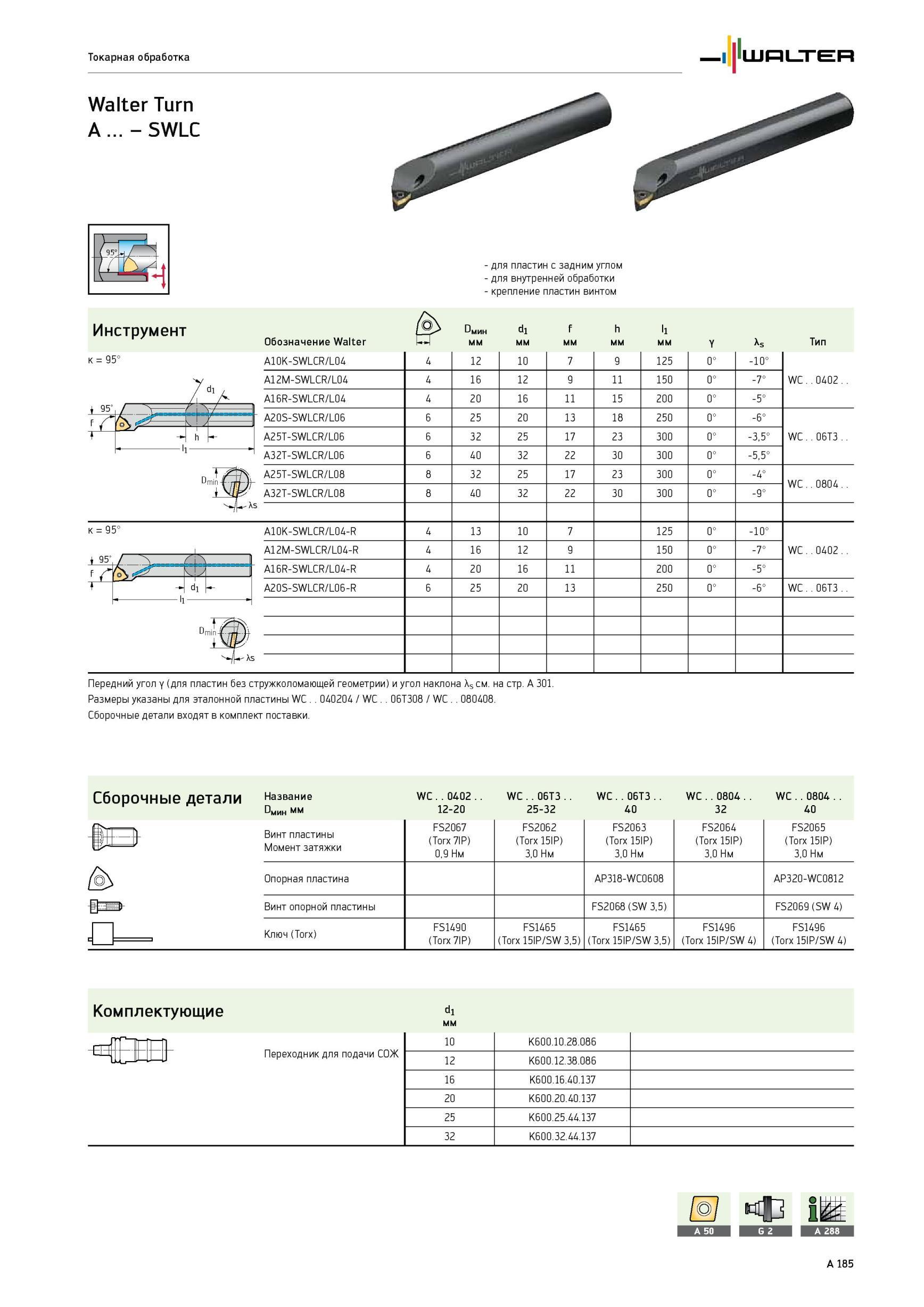

Токарная обработка Walter для пластин с задним углом для внутренней обработки крепление пластин винтом DMmn di f h li Обозначение мм у As Тип A10K-SWLCR/L04 4

Токарная обработка Walter для пластин с задним углом для внутренней обработки крепление пластин винтом DMmn di f h li Обозначение мм у As Тип A10K-SWLCR/L04 4 12 10 7 9 125 0° -10° WC 0402 A12M-SWLCR/L04 4 16 12 9 11 150 0° -7° A16R-SWLCR/L04 4 20 16 11 15 200 0° -5° A20S-SWLCR/L06 6 25 20 13 18 250 0° -6° WC 06T3 A25T-SWLCR/L06 6 32 25 17 23 300 0° -3,5° A32T-SWLCR/L06 6 40 32 22 30 300 0° -5,5° A25T-SWLCR/L08 8 32 25 17 23 300 0° -4° WC 0804 A32T-SWLCR/L08 8 40 32 22 30 300 0° -9° A10K-SWLCR/L04-R 4 13 10 7 125 0° -10° WC 0402 A12M-SWLCR/L04-R 4 16 12 9 150 0° -7° A16R-SWLCR/L04-R 4 20 16 11 200 0° -5° A20S-SWLCR/L06-R 6 25 20 13 250 0° -6° WC 06T3 Передний угол y (для пластин без стружколомающей геометрии) и угол наклона \s см. на стр. A 301. Размеры указаны для эталонной пластины WC 040204 / WC 06T308 / WC 080408. Сборочные детали входят в комплект поставки. Сборочные детали Название DMlm мм WC 0402 12-20 WC 06T3 25-32 WC 06T3 40 WC 0804 32 WC 0804 40 Винт пластины Момент затяжки FS2067 (Torx 7IP) 0,9 Нм FS2062 (Torx 15IP) 3,0 Нм FS2063 (Torx 15IP) 3,0 Нм FS2064 (Torx 15IP) 3,0 Нм FS2065 (Torx 15IP) 3,0 Нм Опорная пластина AP318-WC0608 AP320-WC0812 Винт опорной пластины FS2068 (SW 3,5) FS2069 (SW 4) Ключ (Torx) FS1490 FS1465 FS1465 FS1496 FS1496 (Torx 7IP) (Torx 15IP/SW 3,5) (Torx 15IP/SW 3,5) (Torx 15IP/SW 4) (Torx 15IP/SW 4) Комплектующие di мм 10 K600.10.28.086 Переходник для подачи СОЖ 12 K600.12.38.086 16 K600.16.40.137 20 K600.20.40.137 25 K600.25.44.137 32 K600.32.44.137 A 185 Walter Turn A - SWLC Инструмент к 95° к 95°
