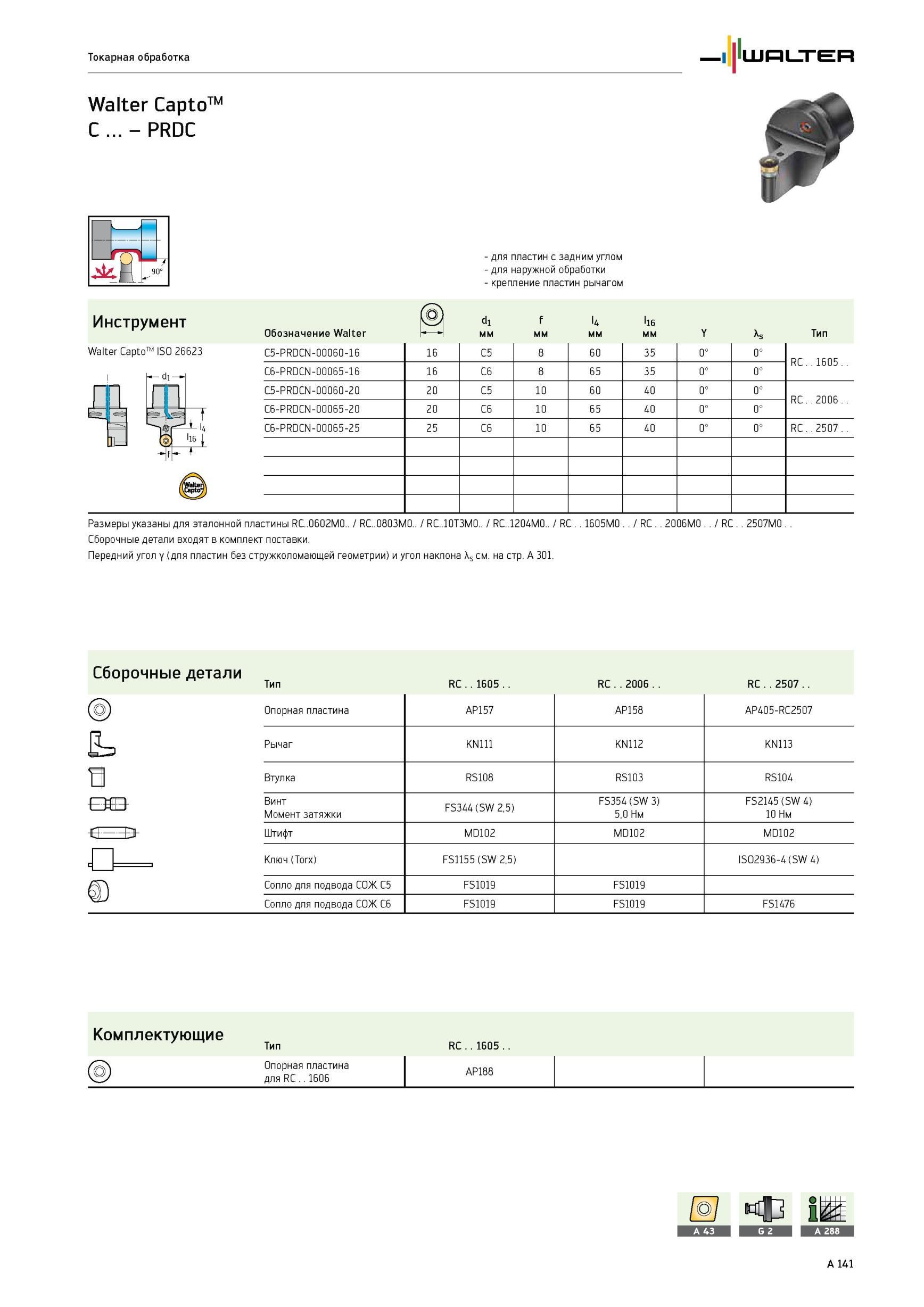

Токарная обработка Walter Capto ISO 26623 для пластин с задним углом для наружной обработки крепление пластин рычагом Инструмент ( ) d1 f U l16 Обозначение i i мм Y As Тип C5-PRDCN-00060-16 16 C5 8 60 35 0° 0° RC..1605. C6-PRDCN-00065-16 16 C6 8 65 35 0° 0° C5-PRDCN-00060-20 20 C5 10 60 40 0° 0° RC..2006. C6-PRDCN-00065-20 20 C6 10 65 40 0° 0° C6-PRDCN-00065-25 25 C6 10 65 40 0° 0° RC 2507. Размеры указаны для эталонной пластины RC..0602M0.. / RC..0803M0.. / RC..10T3M0.. / RC..1204M0.. / RC 1605M0 / RC 2006M0 / RC 2507M0 Сборочные детали входят в комплект поставки. Передний угол y (для пластин без стружколомающей геометрии) и угол наклона \s см. на стр. A 301. Сборочные детали Тип RC..1605 RC 2006 RC 2507 Опорная пластина AP157 AP158 AP405-RC2507 JL Рычаг KN111 KN112 KN113 В Втулка RS108 RS103 RS104 Винт FS344 (SW 2 5) FS354 (SW 3) FS2145 (SW 4) Момент затяжки 5,0 Нм 10 Нм Штифт MD102 MD102 MD102 Ключ (Torx) FS1155 (SW 2,5) ISO2936-4 (SW 4) Сопло для подвода СОЖ C5 FS1019 FS1019 Сопло для подвода СОЖ C6 FS1019 FS1019 FS1476 Комплектующие Тип Опорная пластина для RC 1606 RC 1605 AP188 Walter Capto C - PRDC
