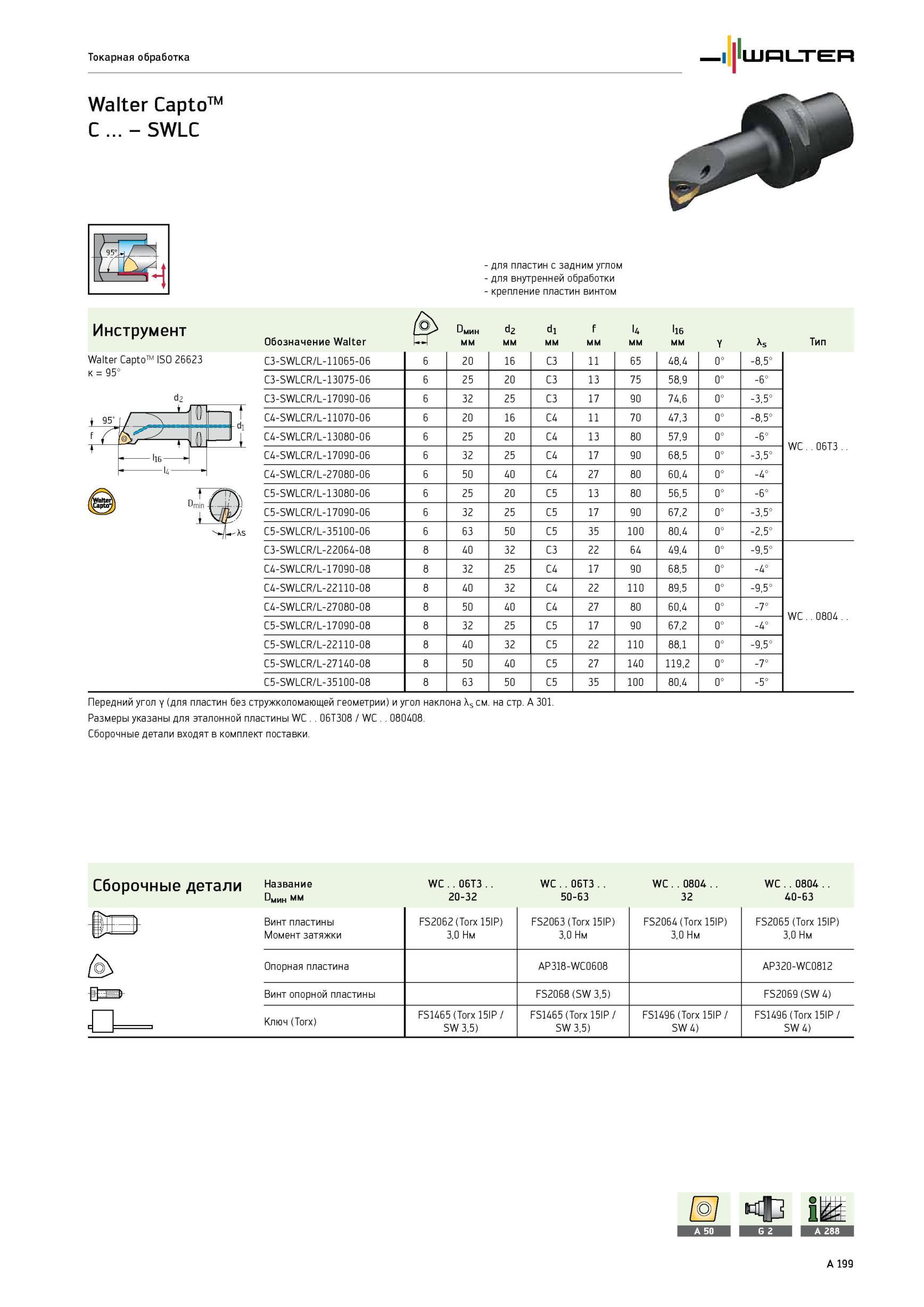

Токарная обработка Walter Capto C - SWLC для пластин с задним углом для внутренней обработки крепление пластин винтом Инструмент / > Db d2 di f l4 l16 Обознач

Токарная обработка Walter Capto C - SWLC для пластин с задним углом для внутренней обработки крепление пластин винтом Инструмент / > Db d2 di f l4 l16 Обозначение мм Y As Тип Walter Capto ISO 26623 к 95° C3-SWLCR/L-11065-06 6 20 16 C3 11 65 48,4 0° -8,5° WC 06T3 C3-SWLCR/L-13075-06 6 25 20 C3 13 75 58,9 0° -6° C3-SWLCR/L-17090-06 6 32 25 C3 17 90 74,6 0° -3,5° C4-SWLCR/L-11070-06 6 20 16 C4 11 70 47,3 0° -8,5° C4-SWLCR/L-13080-06 6 25 20 C4 13 80 57,9 0° -6° C4-SWLCR/L-17090-06 6 32 25 C4 17 90 68,5 0° -3,5° C4-SWLCR/L-27080-06 6 50 40 C4 27 80 60,4 0° -4° C5-SWLCR/L-13080-06 6 25 20 C5 13 80 56,5 0° -6° C5-SWLCR/L-17090-06 6 32 25 C5 17 90 67,2 0° -3,5° C5-SWLCR/L-35100-06 6 63 50 C5 35 100 80,4 0° -2,5° C3-SWLCR/L-22064-08 8 40 32 C3 22 64 49,4 0° -9,5° WC 0804 C4-SWLCR/L-17090-08 8 32 25 C4 17 90 68,5 0° -4° C4-SWLCR/L-22110-08 8 40 32 C4 22 110 89,5 0° -9,5° C4-SWLCR/L-27080-08 8 50 40 C4 27 80 60,4 0° -7° C5-SWLCR/L-17090-08 8 32 25 C5 17 90 67,2 0° -4° C5-SWLCR/L-22110-08 8 40 32 C5 22 110 88,1 0° -9,5° C5-SWLCR/L-27140-08 8 50 40 C5 27 140 119,2 0° -7° C5-SWLCR/L-35100-08 8 63 50 C5 35 100 80,4 0° -5° Передний угол y (для пластин без стружколомающей геометрии) и угол наклона \s см. на стр. A 301. Размеры указаны для эталонной пластины WC 06T308 / WC 080408. Сборочные детали входят в комплект поставки. Сборочные детали Название Название D m мм WC 06T3 20-32 WC 06T3 50-63 WC 0804 32 WC 0804 40-63 Винт пластины Момент затяжки FS2062 (Torx 15IP) 3,0 Нм FS2063 (Torx 15IP) 3,0 Нм FS2064 (Torx 15IP) 3,0 Нм FS2065 (Torx 15IP) 3,0 Нм Опорная пластина AP318-WC0608 AP320-WC0812 Винт опорной пластины FS2068 (SW 3,5) FS2069 (SW 4) Ключ (Torx) FS1465 (Torx 15IP / SW 3,5) FS1465 (Torx 15IP / SW 3,5) FS1496 (Torx 15IP / SW 4) FS1496 (Torx 15IP / SW 4)
