Токарная наружная обработка Резцы Taegutec со сменными режущими пластинами с системой крепления Capto ISO 26623 С-ADAPTER C4-SRDCN 00050-10A C5-SRDCN 0006 Каталог TAEGUTEC 2013 Инструмент и оснастка Стр. A139 0143 Lab2u

Обновлено 2020-04-11 06:58:43

Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding TAEGUTEC \| Каталог TAEGUTEC 2013 Инструмент и оснастка (Всего 952 стр.)

143 Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр.A139

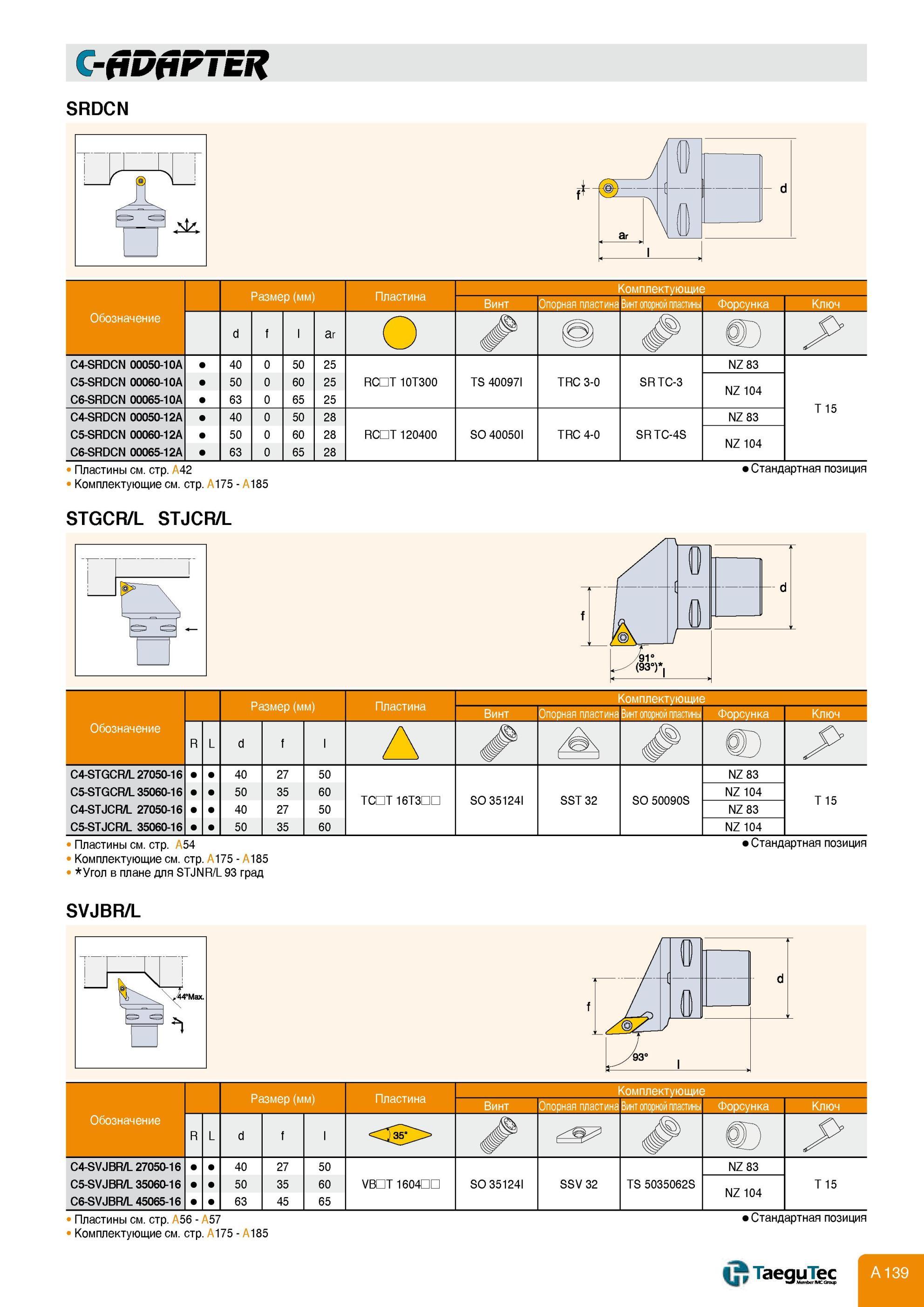

Токарная наружная обработка Резцы Taegutec со сменными режущими пластинами с системой крепления Capto ISO 26623 С-ADAPTER C4-SRDCN 00050-10A C5-SRDCN 0006 Токарная наружная обработка Резцы Taegutec со сменными режущими пластинами с системой крепления Capto ISO 26623 С-ADAPTER C4-SRDCN 00050-10A C5-SRDCN 00060-10A SRDCN r I- Комплектующие Винт Опорная пластина Винт опорной пластины Форсунка Ключ Размер (мм) Пластина Обозначение d f ar О A C4-SRDCN 00050-10A 40 0 50 25 NZ 83 C5-SRDCN 00060-10A 50 0 60 25 Ran t 10T300 TS 40097I TRC 3-0 SR TC-3 NZ 104 C6-SRDCN 00065-10A 63 0 65 25 T 15 C4-SRDCN 00050-12A 40 0 50 28 NZ 83 C5-SRDCN 00060-12A 50 0 60 28 Ran T 120400 SO 40050I TRC 4-0 SR TC-4S NZ 104 C6-SRDCN 00065-12A 63 0 65 28 Пластины см. стр. A42 Комплектующие см. стр. A175 - A185 Стандартная позиция STGCR/L STJCR/L Размер (мм) Пластина Комплектующие Опорная пластина Винт опорной пластины Форсунка Обозначение R L d f A C) A 1 ] C4-STGCR/L 27050-16 40 27 50 NZ 83 C5-STGCR/L 35060-16 50 35 60 NZ 104 TCD T 16T3D SO 35124I SST 32 SO 50090S T 15 C4-STJCR/L 27050-16 40 27 50 NZ 83 C5-STJCR/L 35060-16 50 35 60 NZ 104 Пластины см. стр. A54 Комплектующие см. стр. A175 - A185 Угол в плане для STJNR/L 93 град Стандартная позиция Винт Ключ SVJBR/L Размер (мм) Пластина Комплектующие Винт Опорная пластина Винт опорной пластины Форсунка Ключ R L d f A C4-SVJBR/L 27050-16 40 27 50 NZ 83 C5-SVJBR/L 35060-16 50 35 60 VBD T 1604П SO 35124I SSV 32 TS 5035062S M7 10/1 T 15 C6-SVJBR/L 45065-16 63 45 65 NZ 104 Пластины см. стр. A56 - A57 Комплектующие см. стр. A175 - A185 Стандартная позиция TaeguTec Member IMC aoj
