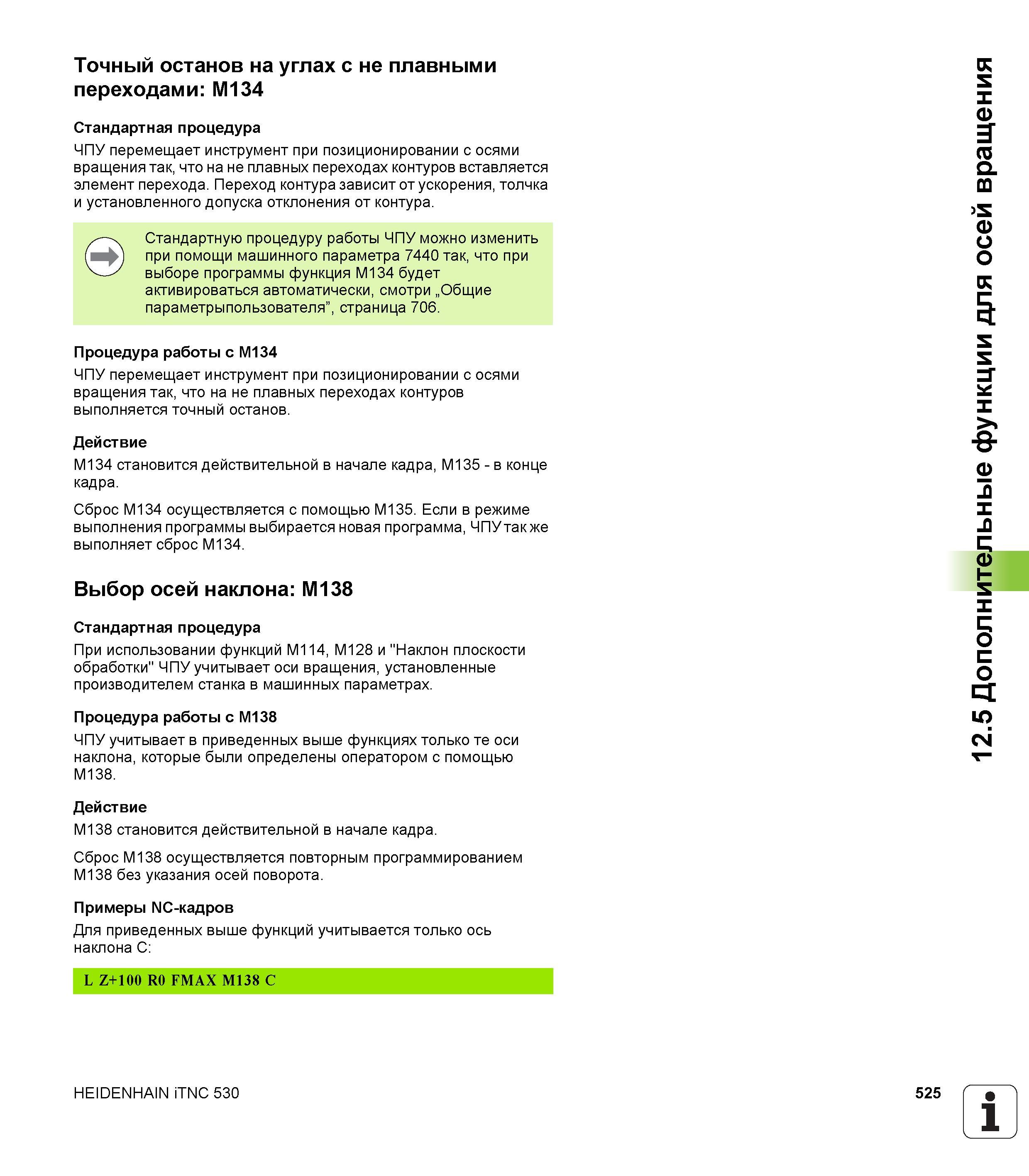

Точный останов на углах с не плавными переходами: M134 Стандартная процедура система ЧПУ Heidenhain iTNC 530 перемещает инструмент при позиционировании с осями вращения так, что на не плавных переходах контуров вставляется элемент перехода. Переход контура зависит от ускорения, толчка и установленного допуска отклонения от контура. Стандартную процедуру работы ЧПУ можно изменить при помощи машинного параметра 7440 так, что при выборе программы функция M134 будет активироваться автоматически, смотри „Общие параметрыпользователя”, страница 706. Процедура работы с M134 ЧПУ перемещает инструмент при позиционировании с осями вращения так, что на не плавных переходах контуров выполняется точный останов. Действие M134 становится действительной в начале кадра, M135 - в конце кадра. Сброс M134 осуществляется с помощью M135. Если в режиме выполнения программы выбирается новая программа, ЧПУ так же выполняет сброс M134. Выбор осей наклона: М138 Стандартная процедура При использовании функций M114, M128 и "Наклон плоскости обработки" ЧПУ учитывает оси вращения, установленные производителем станка в машинных параметрах. Процедура работы с M138 ЧПУ учитывает в приведенных выше функциях только те оси наклона, которые были определены оператором с помощью M138. Действие M138 становится действительной в начале кадра. Сброс M138 осуществляется повторным программированием M138 без указания осей поворота . Примеры NC-кадров Для приведенных выше функций учитывается только ось наклона C: L Z+100 R0 FMAX M138 C HEIDENHAIN iTNC 530 525 1 12.5 Дополнительные функции для осей вращения
