KENNAMETAL | Каталог KENNAMETAL 2013 Металлорежущий инструмент (Всего 2130 стр.) |
|||||
|

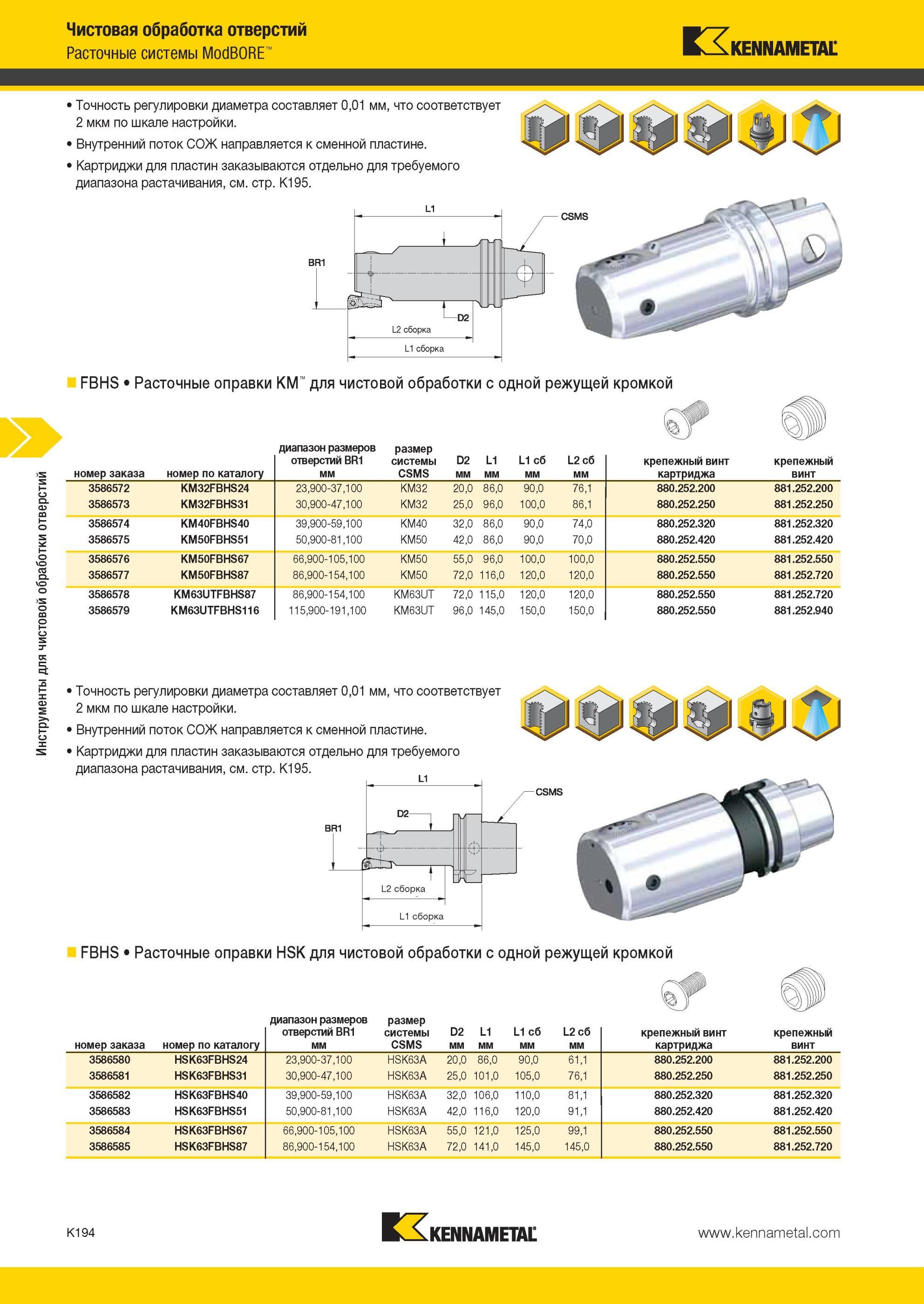

1242 Мастер-каталог KENNAMETAL 2013 Металлорежущий инструмент Стр.K194 |
|||||
Точность регулировки диаметра составляет 0,01 мм, что соответствует 2 мкм по шкале настройки Внутренний поток СОЖ направляется к сменной пластине КартТочность регулировки диаметра составляет 0,01 мм, что соответствует 2 мкм по шкале настройки Внутренний поток СОЖ направляется к сменной пластине Картриджи для пластин заказываются отдельно для требуемого диапазона растачивания Инструменты для чистовой обработки отверстий Расточные системы ModBORE L2 сборка L1 сборка FBHS Расточные оправки KM для чистовой обработки с одной режущей кромкой номер заказа номер по каталогу диапазон размеров отверстий BR1 мм размер системы CSMS D2 мм L1 мм L1 сб мм L2 сб мм крепежный винт картриджа крепежный винт 3586572 KM32FBHS24 23,900-37,100 KM32 20,0 86,0 90,0 76,1 880.252.200 881.252.200 3586573 KM32FBHS31 30,900-47,100 KM32 25,0 96,0 100,0 86,1 880.252.250 881.252.250 3586574 KM40FBHS40 39,900-59,100 KM40 32,0 86,0 90,0 74,0 880.252.320 881.252.320 3586575 KM50FBHS51 50,900-81,100 KM50 42,0 86,0 90,0 70,0 880.252.420 881.252.420 3586576 KM50FBHS67 66,900-105,100 KM50 55,0 96,0 100,0 100,0 880.252.550 881.252.550 3586577 KM50FBHS87 86,900-154,100 KM50 72,0 116,0 120,0 120,0 880.252.550 881.252.720 3586578 KM63UTFBHS87 86,900-154,100 KM63UT 72,0 115,0 120,0 120,0 880.252.550 881.252.720 3586579 KM63UTFBHS116 115,900-191,100 KM63UT 96,0 145,0 150,0 150,0 880.252.550 881.252.940 1 Точность регулировки диаметра составляет 0,01 мм, что соответствует 2 мкм по шкале настройки Внутренний поток СОЖ направляется к сменной пластине Картриджи для пластин заказываются отдельно для требуемого диапазона растачивания, см. стр. K195. CSMS FBHS Расточные оправки HSK для чистовой обработки с одной режущей кромкой номер заказа номер по каталогу диапазон размеров отверстий BR1 мм размер системы CSMS D2 L1 мм L1 сб мм б см 2 L крепежный винт картриджа крепежный винт 3586580 HSK63FBHS24 23,900-37,100 HSK63A 20,0 86,0 90,0 61,1 880.252.200 881.252.200 3586581 HSK63FBHS31 30,900-47,100 HSK63A 25,0 101,0 105,0 76,1 880.252.250 881.252.250 3586582 HSK63FBHS40 39,900-59,100 HSK63A 32,0 106,0 110,0 81,1 880.252.320 881.252.320 3586583 HSK63FBHS51 50,900-81,100 HSK63A 42,0 116,0 120,0 91,1 880.252.420 881.252.420 3586584 HSK63FBHS67 66,900-105,100 HSK63A 55,0 121,0 125,0 99,1 880.252.550 881.252.550 3586585 HSK63FBHS87 86,900-154,100 HSK63A 72,0 141,0 145,0 145,0 880.252.550 881.252.720 K194 ГЗ CSMS L2 сборка L1 сборка |
|||||
