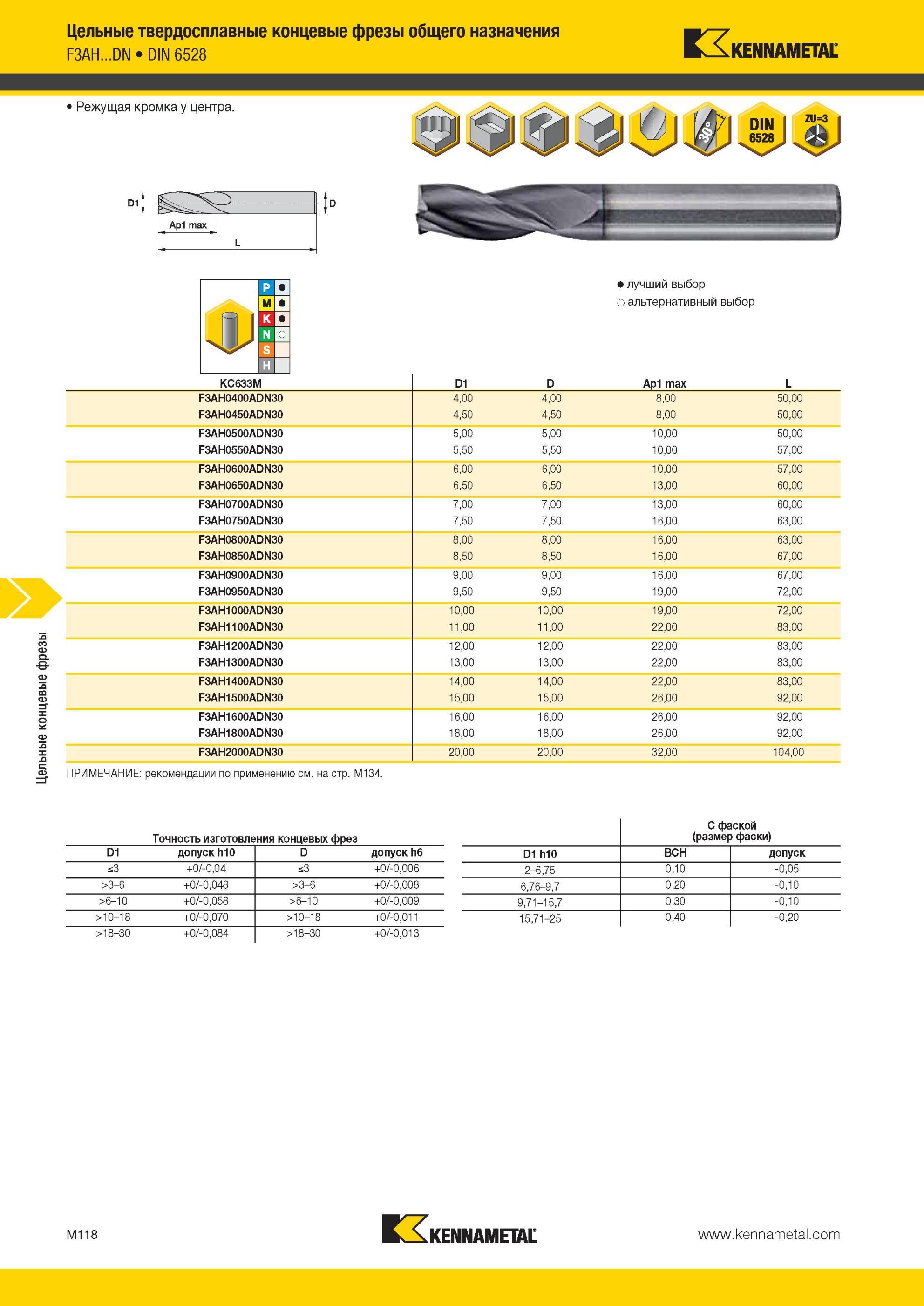

Точность изготовления концевых фрез Цельные твердосплавные концевые фрезы Kennametal общего назначения F3AH DN DIN 6528 Режущая кромка у центра 3 Ар1

Точность изготовления концевых фрез Цельные твердосплавные концевые фрезы Kennametal общего назначения F3AH...DN DIN 6528 Режущая кромка у центра 3 Ар1 max L Лучший и альтернативный выбор инструмента KC633M D1 D Ap1 max L F3AH0400ADN30 4,00 4,00 8,00 50,00 F3AH0450ADN30 4,50 4,50 8,00 50,00 F3AH0500ADN30 5,00 5,00 10,00 50,00 F3AH0550ADN30 5,50 5,50 10,00 57,00 F3AH0600ADN30 6,00 6,00 10,00 57,00 F3AH0650ADN30 6,50 6,50 13,00 60,00 F3AH0700ADN30 7,00 7,00 13,00 60,00 F3AH0750ADN30 7,50 7,50 16,00 63,00 F3AH0800ADN30 8,00 8,00 16,00 63,00 F3AH0850ADN30 8,50 8,50 16,00 67,00 F3AH0900ADN30 9,00 9,00 16,00 67,00 F3AH0950ADN30 9,50 9,50 19,00 72,00 F3AH1000ADN30 10,00 10,00 19,00 72,00 F3AH1100ADN30 11,00 11,00 22,00 83,00 F3AH1200ADN30 12,00 12,00 22,00 83,00 F3AH1300ADN30 13,00 13,00 22,00 83,00 F3AH1400ADN30 14,00 14,00 22,00 83,00 F3AH1500ADN30 15,00 15,00 26,00 92,00 F3AH1600ADN30 16,00 16,00 26,00 92,00 F3AH1800ADN30 18,00 18,00 26,00 92,00 F3AH2000ADN30 20,00 20,00 32,00 104,00 ПРИМЕЧАНИЕ рекомендации по применению см. на стр. M134. D1 допуск h10 D допуск h6 s3 +0/-0,04 s3 +0/-0,006 >3-6 +0/-0,048 >3-6 +0/-0,008 >6-10 +0/-0,058 >6-10 +0/-0,009 >10-18 +0/-0,070 >10-18 +0/-0,011 >18-30 +0/-0,084 >18-30 +0/-0,013 С фаской (размер фаски) D1 h10 BCH допуск 2-6,75 0,10 -0,05 6,76-9,7 0,20 -0,10 9,71-15,7 0,30 -0,10 15,71-25 0,40 -0,20 M118
