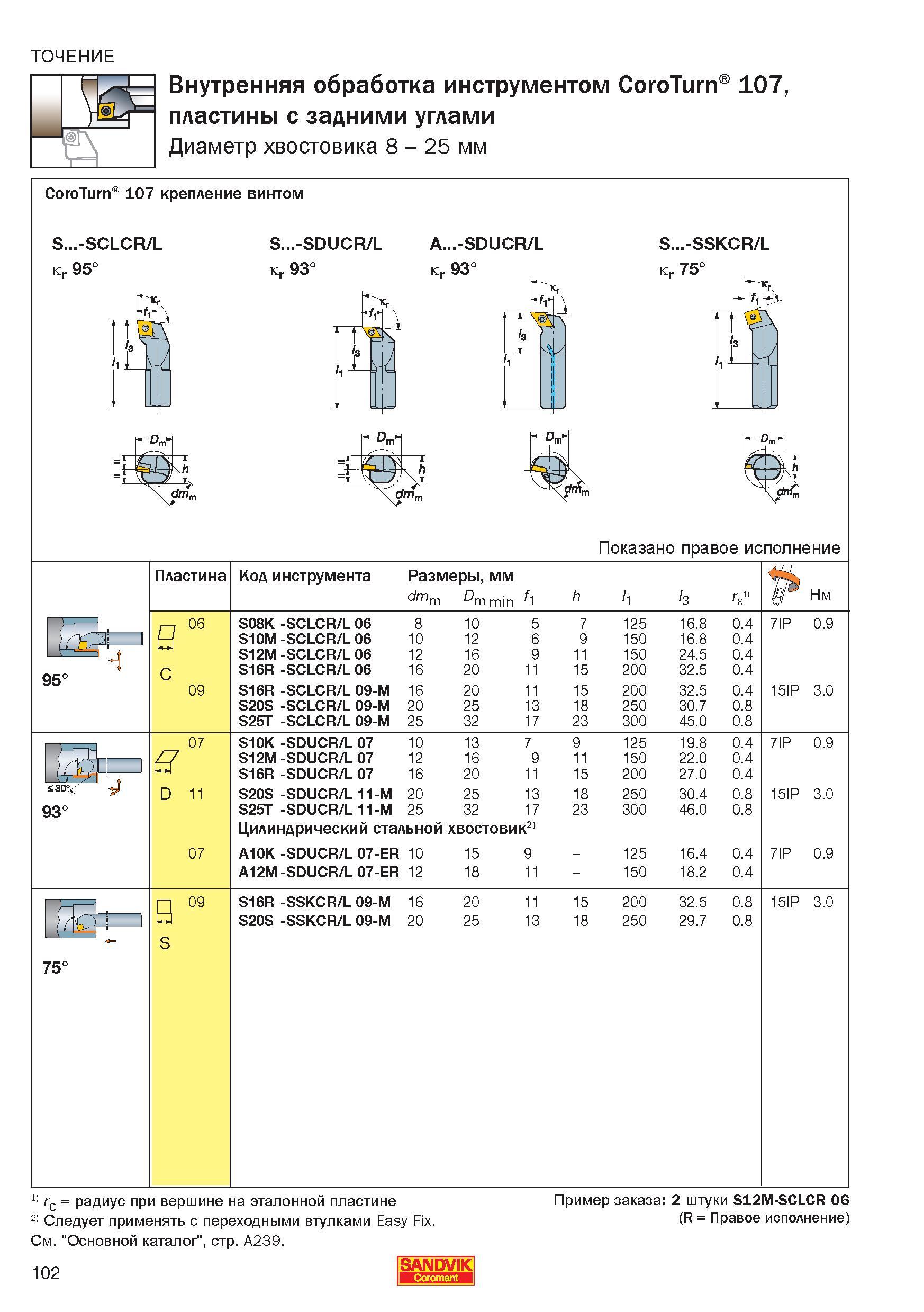

ТОЧЕНИЕ Внутренняя обработка инструментом CoroTurn 107 Пластины с задними углами Диаметр хвостовика 8 - 25 мм CoroTurn 107 крепление винтом

ТОЧЕНИЕ Внутренняя обработка инструментом CoroTurn 107 Пластины с задними углами Диаметр хвостовика 8 - 25 мм CoroTurn 107 крепление винтом S...-SCLCR/L Главный угол в плане 95° Г S...-SDUCR/L кг 93° A...-SDUCR/L кг 93 т 1 1 4= S...-SSKCR/L кг 75° Показано правое исполнение Ж5 95° Пластина dmm Dm min f1 h l1 k r 1 ‘s 06 S08K -SCLCR/L 06 8 10 5 7 125 16.8 0.4 S10M -SCLCR/L 06 10 12 6 9 150 16.8 0.4 S12M -SCLCR/L 06 12 16 9 11 150 24.5 0.4 S16R -SCLCR/L 06 16 20 11 15 200 32.5 0.4 09 S16R -SCLCR/L 09-M 16 20 11 15 200 32.5 0.4 S20S -SCLCR/L 09-M 20 25 13 18 250 30.7 0.8 S25T -SCLCR/L 09-M 25 32 17 23 300 45.0 0.8 Код инструмента Размеры, мм 07 S10K -SDUCR/L 07 10 13 7 9 125 19.8 0.4 S12M -SDUCR/L 07 12 16 9 11 150 22.0 0.4 S16R -SDUCR/L 07 16 20 11 15 200 27.0 0.4 11 S20S -SDUCR/L 11-M 20 25 13 18 250 30.4 0.8 S25T -SDUCR/L 11-M 25 32 17 23 300 46.0 0.8 Цилиндрический стальной хвостовик21 07 A10K -SDUCR/L 07-ER 10 15 9 - 125 16.4 0.4 A12M -SDUCR/L 07-ER 12 18 11 - 150 18.2 0.4 Нм 7IP 0.9 15IP 3.0 30°< 93° а 7IP 0.9 15IP 3.0 7IP 0.9 75° 09 S16R -SSKCR/L 09-M 16 S20S -SSKCR/L 09-M 20 20 25 11 13 15 18 200 250 32.5 29.7 0.8 0.8 15IP 3.0 rs радиус при вершине на эталонной пластине 1) 21 Следует применять с переходными втулками Easy Fix. См. "Основной каталог", стр. A239. 102 Пример заказа 2 штуки S12M-SCLCR 06 (R Правое исполнение) SANDVIK
