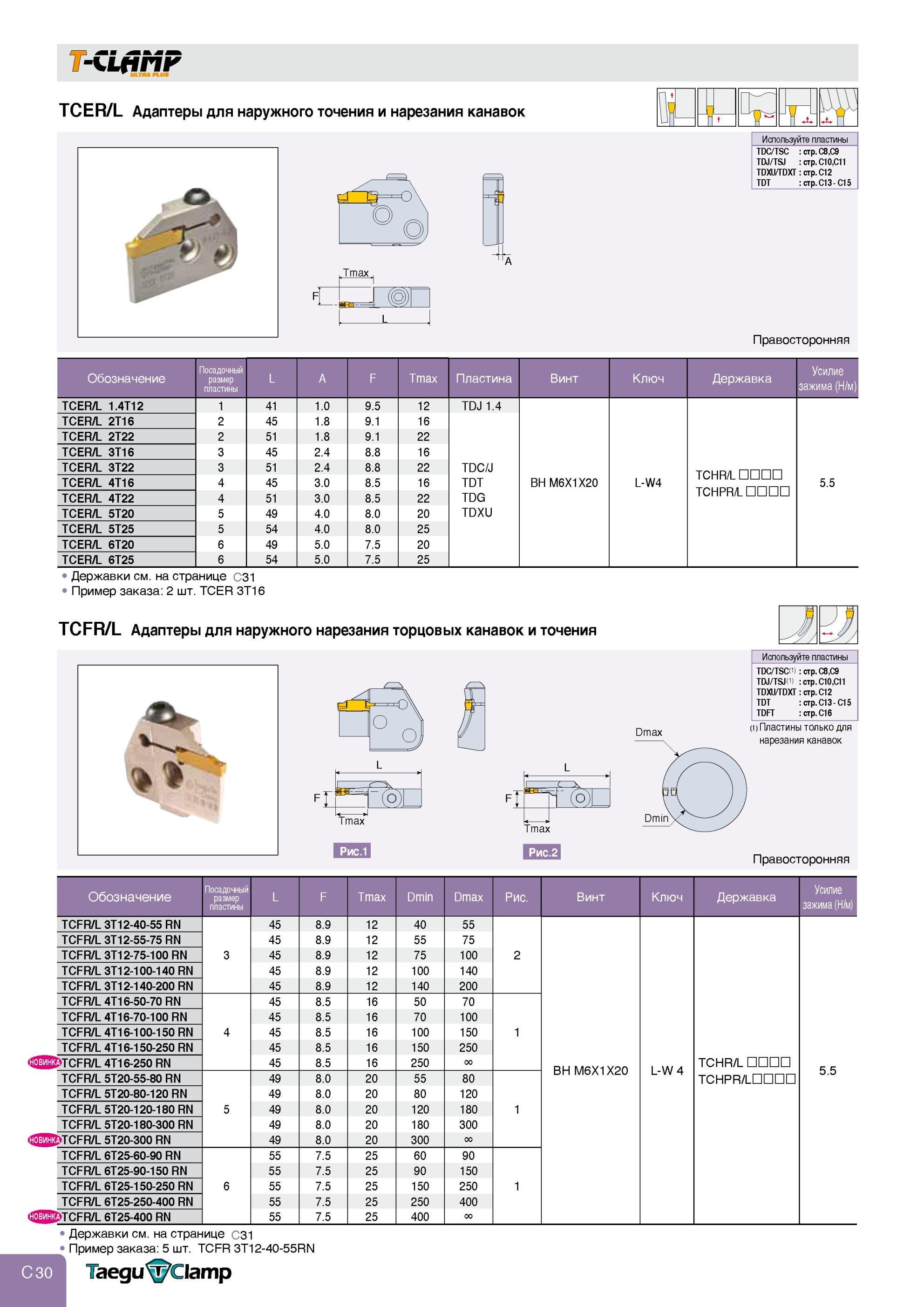

Точение Отрезка и обработка канавок T-CLAMP TCER/L Адаптеры Taegutec для наружного точения и нарезания канавок TCFR/L Адаптеры для наружного нарезания тор

Точение Отрезка и обработка канавок T-CLAMP TCER/L Адаптеры Taegutec для наружного точения и нарезания канавок TCFR/L Адаптеры для наружного нарезания торцовых кана ULTRA PLUS TCER/L Адаптеры для наружного точения и нарезания канавок 1 Ur 1 t V и Tmax ((О)) L Используйте пластины TDC/TSC стр. C8,C9 TDJ/TSJ стр. C10,C11 TDXU/TDXT стр. C12 TDT стр. C13 - C15 Правосторонняя Обозначение Посадочный размер пластины L A F Tmax Пластина Винт Ключ Державка Усилие зажима (Н/м) TCER/L 1.4T12 1 41 1.0 9.5 12 TDJ 1.4 TCER/L 2T16 2 45 1.8 9.1 16 TCER/L 2T22 2 51 1.8 9.1 22 TCER/L 3T16 3 45 2.4 8.8 16 TCER/L 3T22 3 51 2.4 8.8 22 TDC/J TCHR/L TCHPR/L TCER/L 4T16 4 45 3.0 8.5 16 TDT BH M6X1X20 L-W4 5.5 R/L C T 4T22 4 51 3.0 8.5 22 TDG TCER/L 5T20 5 49 4.0 8.0 20 TDXU TCER/L 5T25 5 54 4.0 8.0 25 R/L C T 6T20 6 49 5.0 7.5 20 CC TT 6T25 6 54 5.0 7.5 25 Державки см. на странице C31 Пример заказа 2 шт. TCER 3T16 TCFR/L Адаптеры для наружного нарезания торцовых канавок и точения Ft Используйте пластины TDC/TSCH) стр. C8,C9 TDJ/TSJ (1) стр. C10,C11 TDXU/TDXT стр. C12 TDT стр. C13 - C15 TDFT стр. C16 Dmax Tmax Рис.1 С X (о >L Tmax (1) Пластины только для нарезания канавок Правосторонняя Обозначение Посадочный размер пластины L F Tmax Dmin Dmax Рис. Винт Ключ Державка Усилие зажима (Н/м) TCFR/L 3T12-40-55 RN 45 8.9 12 40 55 TCFR/L 3T12-55-75 RN 45 8.9 12 55 75 TCFR/L 3T12-75-100 RN 3 45 8.9 12 75 100 2 TCFR/L 3T12-100-140 RN 45 8.9 12 100 140 TCFR/L 3T12-140-200 RN 45 8.9 12 140 200 TCFR/L 4T16-50-70 RN 45 8.5 16 50 70 TCFR/L 4T16-70-100 RN 45 8.5 16 70 100 TCFR/L 4T16-100-150 RN 4 45 8.5 16 100 150 1 TCFR/L 4T16-150-250 RN 45 8.5 16 150 250 fTCFR/L 4T16-250 RN 45 8.5 16 250 от BH M6X1X20 L-W 4 TCHR/L 5.5 TCFR/L 5T20-55-80 RN 49 8.0 20 55 80 TCHPR/LTCFR/L 5T20-80-120 RN 49 8.0 20 80 120 TCFR/L 5T20-120-180 RN 5 49 8.0 20 120 180 1 TCFR/L 5T20-180-300 RN 49 8.0 20 180 300 TCFR/L 5T20-300 RN 49 8.0 20 300 от TCFR/L 6T25-60-90 RN 55 7.5 25 60 90 TCFR/L 6T25-90-150 RN 55 7.5 25 90 150 TCFR/L 6T25-150-250 RN 6 55 7.5 25 150 250 1 TCFR/L 6T25-250-400 RN 55 7.5 25 250 400 TCFR/L 6T25-400 RN 55 7.5 25 400 от Державки см. на странице C31 Пример заказа 5 шт. TCFR 3T12-40-55RN TaeguClamp A Рис.2
