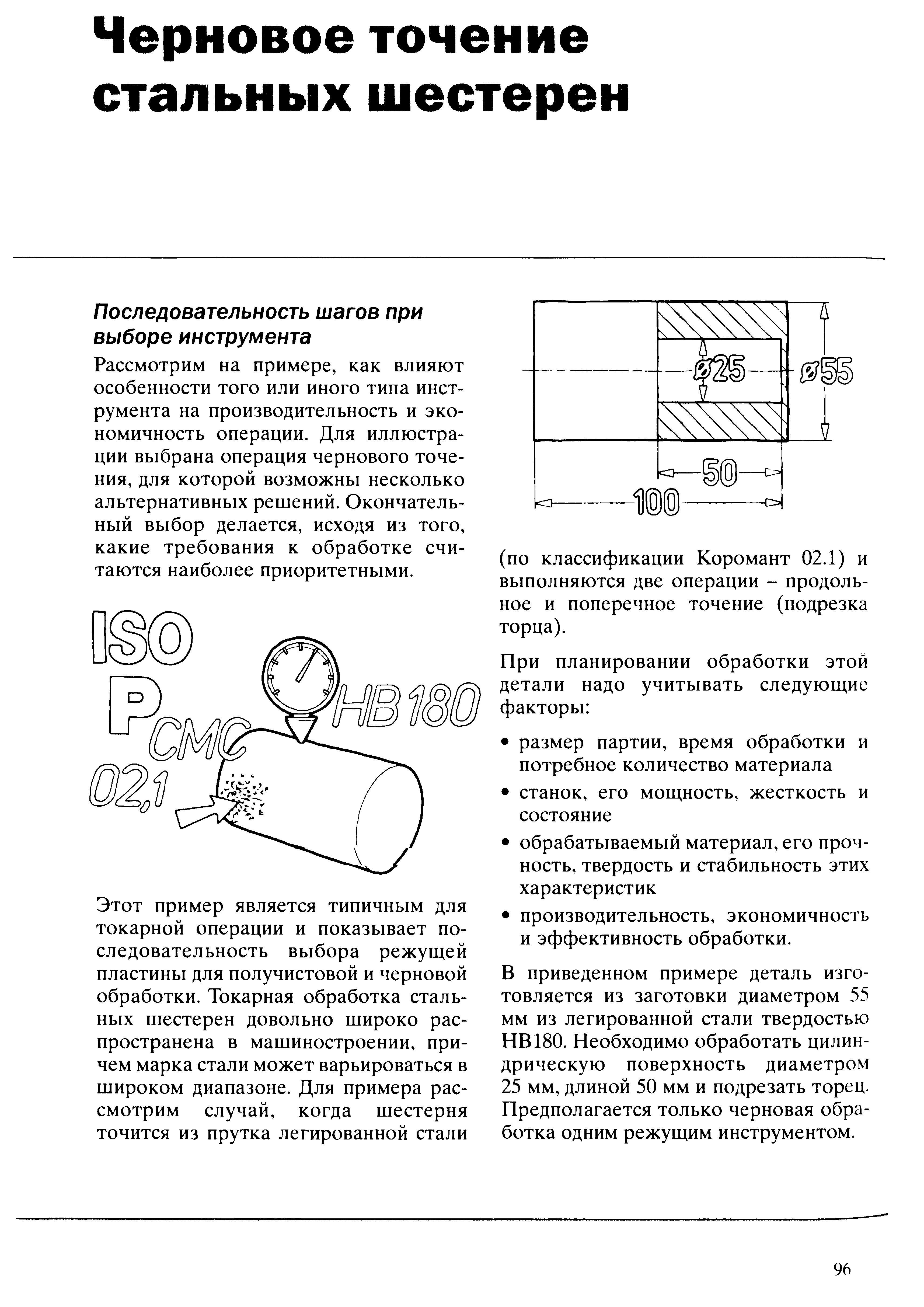

Типичный пример технологической токарной операции показывает последовательность выбора сменной режущей пластины для получистового и чернового точения. Токарная обработка стальных шестерен довольно широко распространена в машиностроении причем марка стали может варьироваться в широком диапазоне. Для примера рассмотрим случай когда шестерня точится из прутка легированной стали (по классификации Коромант 02.1) и выполняются две операции - продольное и поперечное точение (подрезка торца). При планировании обработки этой детали надо учитывать следующие факторы размер партии время обработки и потребное количество материала станок его мощность жесткость и состояние обрабатываемый материал его прочность твердость и стабильность этих характеристик производительность экономичность и эффективность обработки. В приведенном примере деталь изготовляется из заготовки диаметром 55 мм из легированной стали твердостью НВ180. Необходимо обработать цилиндрическую поверхность диаметром 25 мм длиной 50 мм и подрезать торец. Предполагается только черновая обработка одним режущим инструментом. 96 Черновое точение стальных шестерен Последовательность шагов при выборе инструмента Рассмотрим на примере как влияют особенности того или иного типа инструмента на производительность и экономичность операции. Для иллюстрации выбрана операция чернового точения для которой возможны несколько альтернативных решений. Окончательный выбор делается исходя из того какие требования к обработке считаются наиболее приоритетными. Этот пример является
