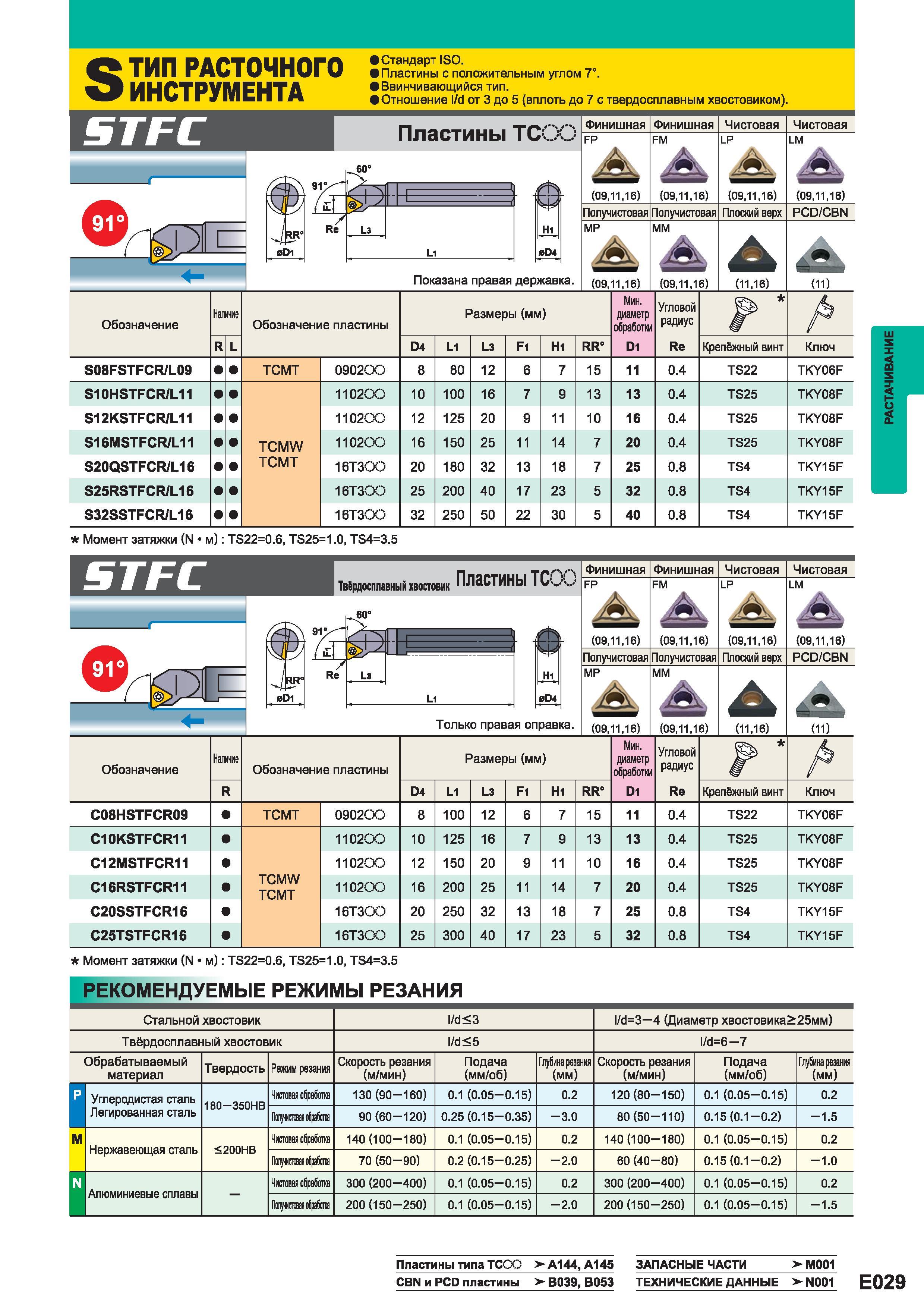

ТИП РАСТОЧНОГО ИНСТРУМЕНТА Mitsubishi Стандарт ISO Пластины с положительным углом 7 Ввинчивающийся тип Отношение d от 3 до 5 (вплоть до 7 с тверд

ТИП РАСТОЧНОГО ИНСТРУМЕНТА Mitsubishi Стандарт ISO. Пластины с положительным углом 7. Ввинчивающийся тип. Отношение d от 3 до 5 (вплоть до 7 с твердосплавным хвостовиком). STFC Пластины ТСС 7Ш Re 60 L3 L1 D4 Показана правая державка Финишная FP А (091116) Получистовая МР (091116) Финишная FM (091116) Получистовая мм (091116) Чистовая LP (091116) Плоский верх А (1116) Обозначение Наличие Обозначение пластины Размеры (мм) Минимальный диаметр обработки D1 Угловой радиус Re R/L D4 L1 L3 F1 Hi RR Крепёжный винт Ключ S08FSTFCR/L09 ТСМТ 090200 8 80 12 6 7 15 11 0.4 TS22 TKY06F S10HSTFCR/L11 110200 10 100 16 7 9 13 13 0.4 TS25 TKY08F S12KSTFCR/L11 110200 12 125 20 9 11 10 16 0.4 TS25 TKY08F S16MSTFCR/L11 TCMW 110200 16 150 25 11 14 7 20 0.4 TS25 TKY08F S20QSTFCR7L16 ТСМТ 16ТЗОО 20 180 32 13 18 7 25 0.8 TS4 TKY15F S25RSTFCR/L16 16ТЗОО 25 200 40 17 23 5 32 0.8 TS4 TKY15F S32SSTFCR/L16 16ТЗОО 32 250 50 22 30 5 40 0.8 TS4 TKY15F Чистовая (091116) PCD CBN (1D Момент затяжки (N/м) TS220.6 TS251.0 TS43.5 STFC J Твёрдосплавный хвостовик 60 Пластины ТСО Только правая оправка. Финишная FP (091116) Получистовая Финишная FM (091116) Получистовая мм (091116) Чистовая LP (091116) Плоский верх А (1116) Обозначение Наличие Обозначение пластины Размеры (мм) Минимальный диаметр обработки D1 Угловой радиус Re R D4 L1 L3 F1 Н1 RR Крепёжный винт Ключ C08HSTFCR09 ТСМТ 090200 8 100 12 6 7 15 11 0.4 TS22 TKY06F C10KSTFCR11 110200 10 125 16 7 9 13 13 0.4 TS25 TKY08F C12MSTFCR11 110200 12 150 20 9 11 10 16 0.4 TS25 TKY08F C16RSTFCR11 TCMW ТСМТ 110200 16 200 25 11 14 7 20 0.4 TS25 TKY08F C20SSTFCR16 16ТЗОО 20 250 32 13 18 7 25 0.8 TS4 TKY15F C25TSTFCR16 16ТЗОО 25 300 40 17 23 5 32 0.8 TS4 TKY15F Чистовая (091116) PCD CBN (11) Момент затяжки (N/м) TS220.6 TS251.0 TS43.5 Рекомендуемые режимы резания Стальной хвостовик l d3 l d3 4 (Диаметр хвостовика25мм) Твёрдосплавный хвостовик d 5 l d6 7 Обрабатываемый материал Твердость Режим резания Скорость резания (м/мин) Подача (мм/об) Глубина резания (мм) Скорость резания (м/мин) Подача (мм/об) Глубина резания (мм) Углеродистая сталь 180 350НВ Чистовая обработка 130(90-160) 0.1 (0.05-0.15) 0.2 120 (80-150) 0.1 (0.05-0.15) 0.2 Легированная сталь Пшуштаобраби 90(60-120) 0.25(0.15-0.35) -3.0 80 (50-110) 0.15(0.1-0.2) -1.5 М Нержавеющая сталь 200НВ Чистовая обработка 140(100-180) 0.1 (0.05-0.15) 0.2 140 (100-180) 0.1 (0.05-0.15) 0.2 Палучиота обработка 70 (50-90) 0.2 (0.15-0.25) -2.0 60 (40-80) 0.15(0.1-0.2) -1.0 В Алюминиевые сплавы Чиповая обработка 300 (200-400) 0.1 (0.05-0.15) 0.2 300 (200-400) 0.1 (0.05-0.15) 0.2 Получисшвая обработка 200 (150-250) 0.1 (0.05-0.15) -2.0 200 (150-250) 0.1 (0.05-0.15) -1.5 Пластины типа ТССО А144 А145 Запасные части М001 CBN и PCD пластины В039 В053 ТЕХНИЧЕСКИЕ ДАННЫЕ N001 Е029 РАСТАЧИВАНИЕ
