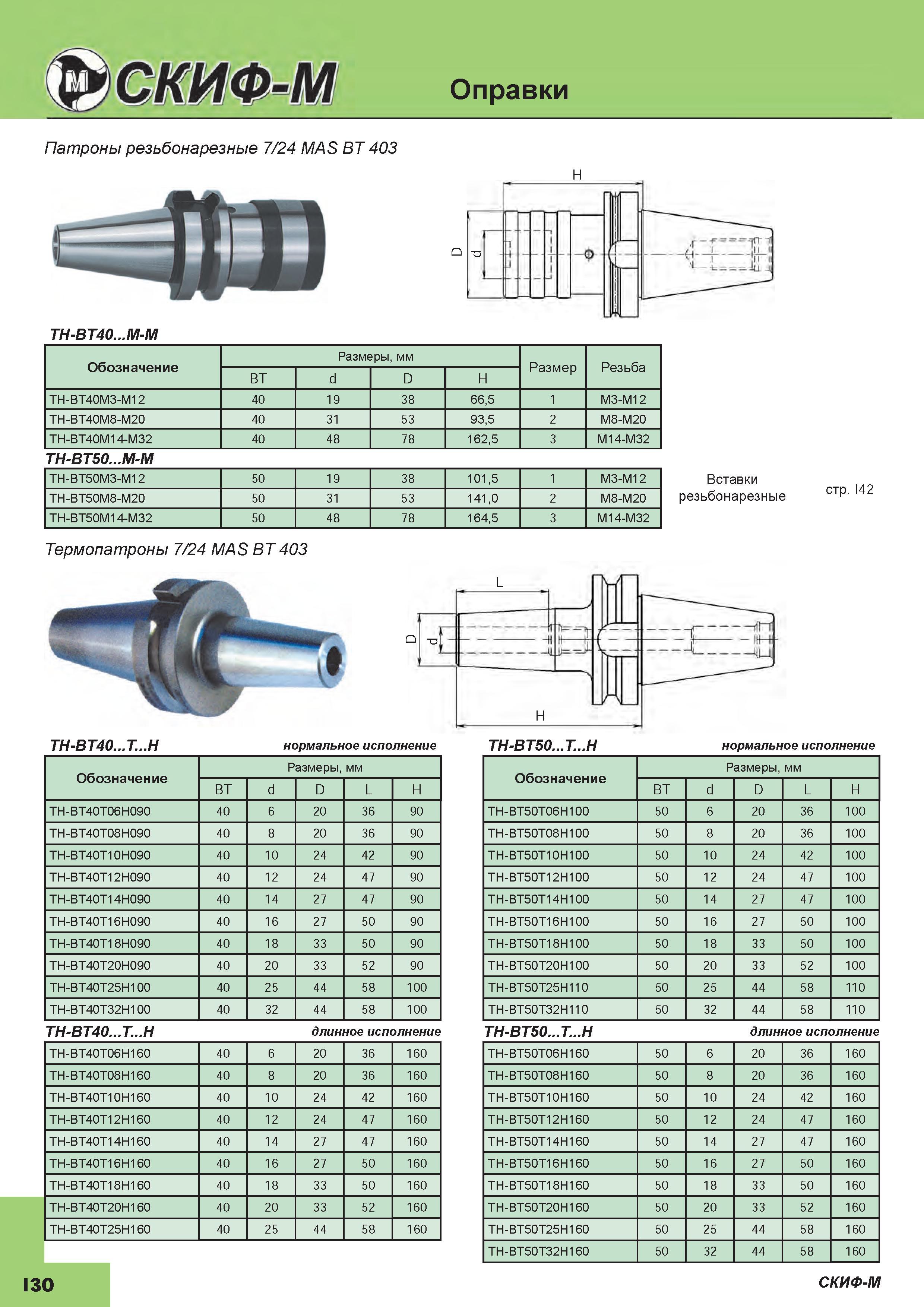

Термозажимные станочные патроны Скиф-М 7/24 MAS BT 403 TH-BT40...T TH-BT50...T H нормального исполнения Общий вид и основные размеры инструментальной оснастки для станков фрезерно-сверлильно-расточной группы промышленного оборудования Обозначение Размеры мм BT d D L H TH-BT40T06H090 40 6 20 36 90 TH-BT40T08H090 40 8 20 36 90 TH-BT40T10H090 40 10 24 42 90 TH-BT40T12H090 40 12 24 47 90 TH-BT40T14H090 40 14 27 47 90 TH-BT40T16H090 40 16 27 50 90 TH-BT40T18H090 40 18 33 50 90 TH-BT40T20H090 40 20 33 52 90 TH-BT40T25H100 40 25 44 58 100 TH-BT40T32H100 40 32 44 58 100 Обозначение Размеры мм BT d D L H TH-BT50T06H100 50 6 20 36 100 TH-BT50T08H100 50 8 20 36 100 TH-BT50T10H100 50 10 24 42 100 TH-BT50T12H100 50 12 24 47 100 TH-BT50T14H100 50 14 27 47 100 TH-BT50T16H100 50 16 27 50 100 TH-BT50T18H100 50 18 33 50 100 TH-BT50T20H100 50 20 33 52 100 TH-BT50T25H110 50 25 44 58 110 TH-BT50T32H110 50 32 44 58 110 TH-BT40...T...H длинное исполнение TH-BT40T06H160 40 6 20 36 160 TH-BT40T08H160 40 8 20 36 160 TH-BT40T10H160 40 10 24 42 160 TH-BT40T12H160 40 12 24 47 160 TH-BT40T14H160 40 14 27 47 160 TH-BT40T16H160 40 16 27 50 160 TH-BT40T18H160 40 18 33 50 160 TH-BT40T20H160 40 20 33 52 160 TH-BT40T25H160 40 25 44 58 160 TH-BT50...T...H длинное исполнение TH-BT50T06H160 50 6 20 36 160 TH-BT50T08H160 50 8 20 36 160 TH-BT50T10H160 50 10 24 42 160 TH-BT50T12H160 50 12 24 47 160 TH-BT50T14H160 50 14 27 47 160 TH-BT50T16H160 50 16 27 50 160 TH-BT50T18H160 50 18 33 50 160 TH-BT50T20H160 50 20 33 52 160 TH-BT50T25H160 50 25 44 58 160 TH-BT50T32H160 50 32 44 58 160 I30 СКИФ-М Обозначение Размеры мм Размер Резьба BT d D H TH-BT40M3-M12 40 19 38 665 1 M3-M12 TH-BT40M8-M20 40 31 53 935 2 M8-M20 TH-BT40M14-M32 40 48 78 1625 3 M14-M32 TH-BT50...M-M TH-BT50M3-M12 50 19 38 1015 1 M3-M12 TH-BT50M8-M20 50 31 53 1410 2 M8-M20 TH-BT50M14-M32 50 48 78 1645 3 M14-M32 Вставки резьбонарезные стр. I42
