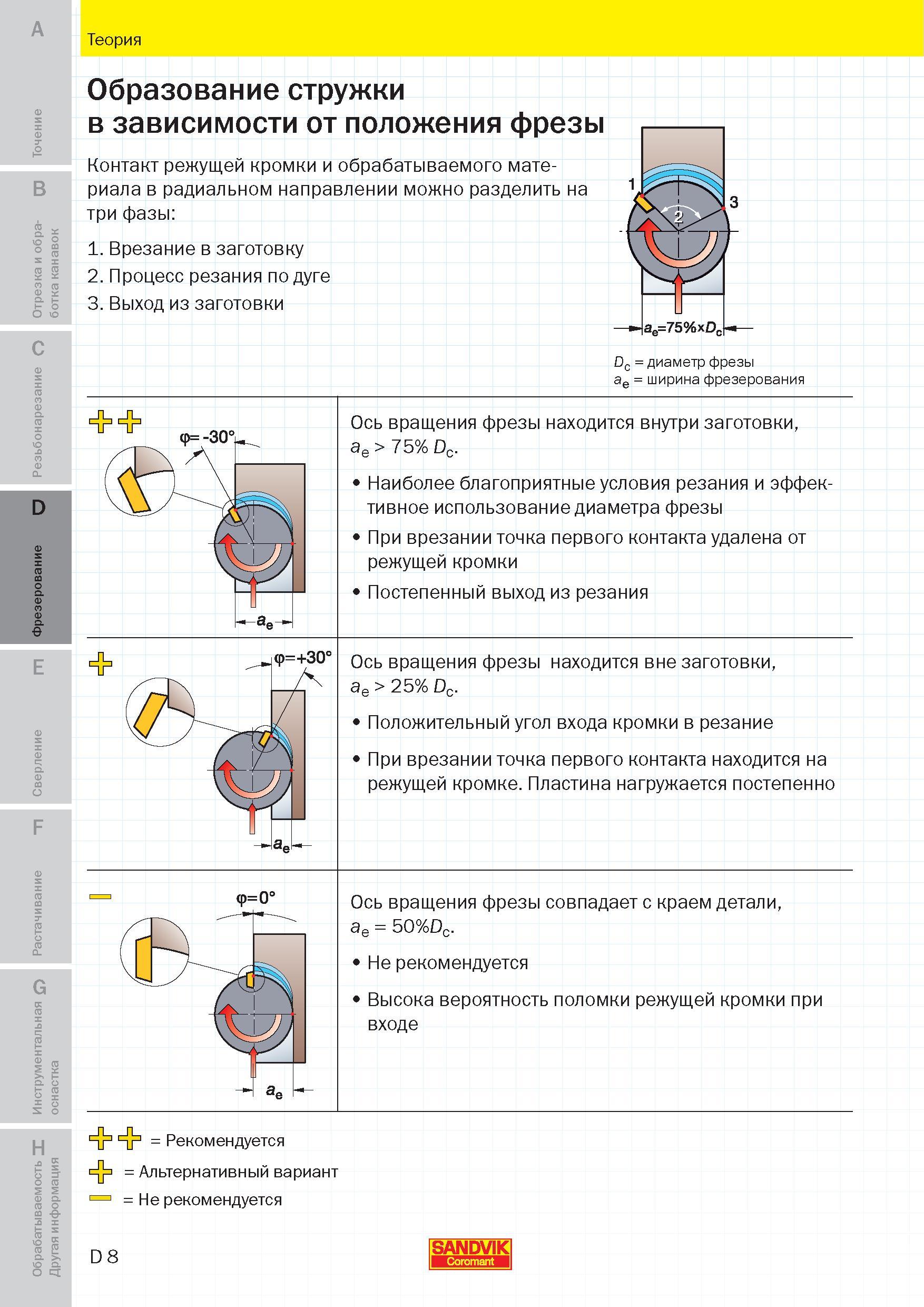

Теория при фрезерной обработке на станках Образование стружки в зависимости от положения фрезы Контакт режущей кромки и обрабатываемого материала 139 Пособие SANDVIK COROMANT 2009 Обработка металлов резанием Инструмент и оснастка Стр.D8
Теория при фрезерной обработке на станках Образование стружки в зависимости от положения фрезы Контакт режущей кромки и обрабатываемого материала Теория при фрезерной обработке на станках Образование стружки в зависимости от положения фрезы Контакт режущей кромки и обрабатываемого материала в радиальном направлении можно разделить на три фазы 1. Врезание в заготовку 2. Процесс резания по дуге 3. Выход из заготовки Dc = диаметр фрезы ае = ширина фрезерования Ф= -30 <р=+30° <р=0° Ось вращения фрезы находится внутри заготовки, ae > 75% Dc. Наиболее благоприятные условия резания и эффективное использование диаметра фрезы При врезании точка первого контакта удалена от режущей кромки Постепенный выход из резания Ось вращения фрезы находится вне заготовки, ae > 25% Dc. Положительный угол входа кромки в резание При врезании точка первого контакта находится на режущей кромке. Пластина нагружается постепенно Ось вращения фрезы совпадает с краем детали, ae = 50%Dc. Не рекомендуется Высока вероятность поломки режущей кромки при входе с г = Рекомендуется = Альтернативный вариант = Не рекомендуется D 8 SANDVIK
