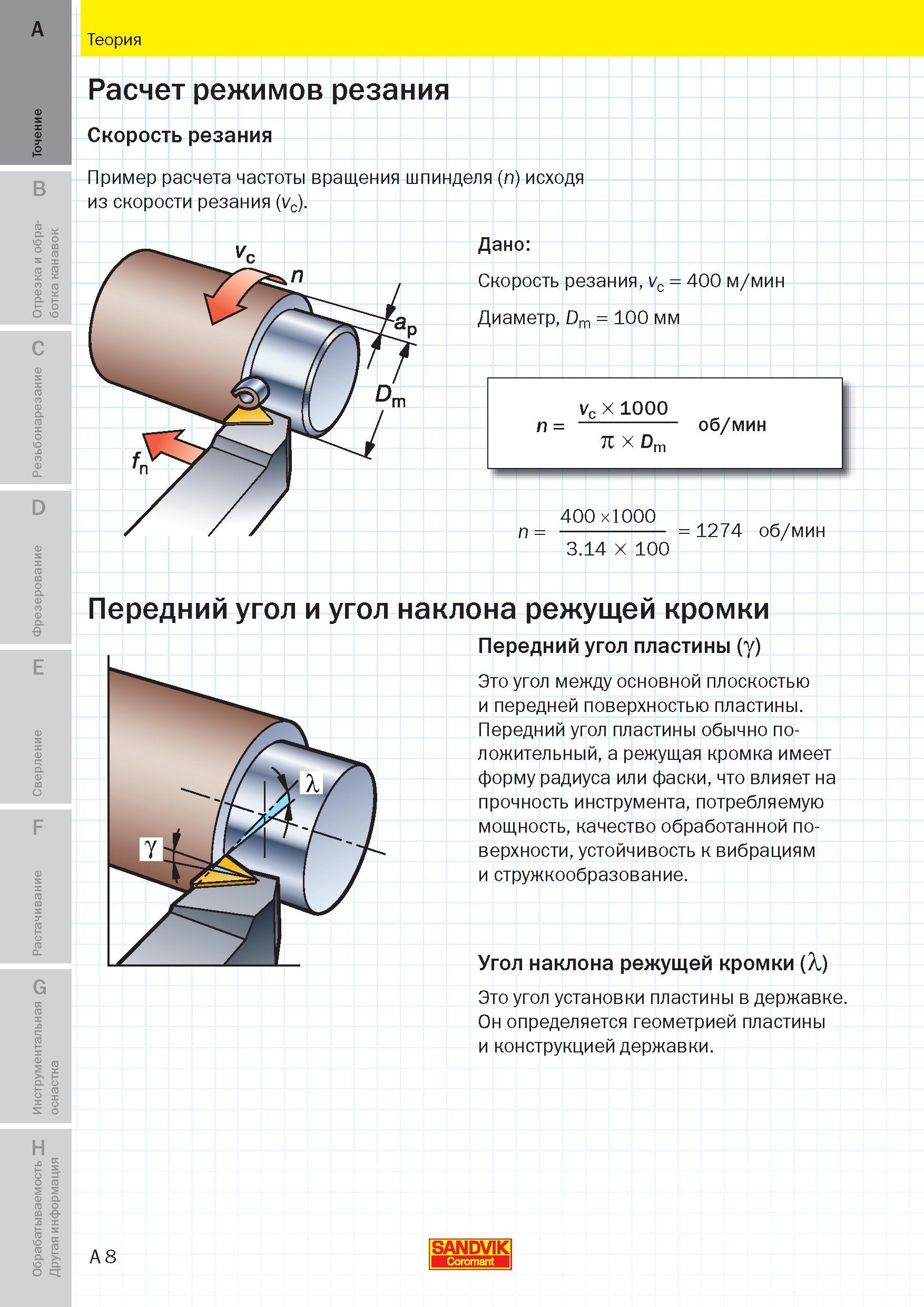

Технология токарной обработки Передний угол режущей пластины резца при точении Между основной плоскостью и передней поверхностью 7 Пособие SANDVIK COROMANT 2009 Обработка металлов резанием Инструмент и оснастка Стр.A8
Технология токарной обработки Передний угол режущей пластины резца при точении Между основной плоскостью и передней поверхностью Технология токарной обработки Передний угол режущей пластины резца при точении Между основной плоскостью и передней поверхностью _ пластины Передний угол пластины обычно положительный, а режущая кромка имеет форму радиуса или фаски, что влияет на прочность инструмента, потребляемую мощность, качество обработанной поверхности, устойчивость к вибрациям и стружкообразование. Угол наклона режущей кромки ( ) Это угол установки пластины в державке. Он определяется геометрией пластины и конструкцией державки. A 8 SANDVIK Теория Расчет режимов резания Скорость резания Пример расчета частоты вращения шпинделя (n) исходя из скорости резания (vc). Дано Скорость резания, vc = 400 м/мин Диаметр, Dm = 100 мм 400х1000 n = - = 1274 об/мин 3.14 X 100 Передний угол и угол наклона режущей кромки
