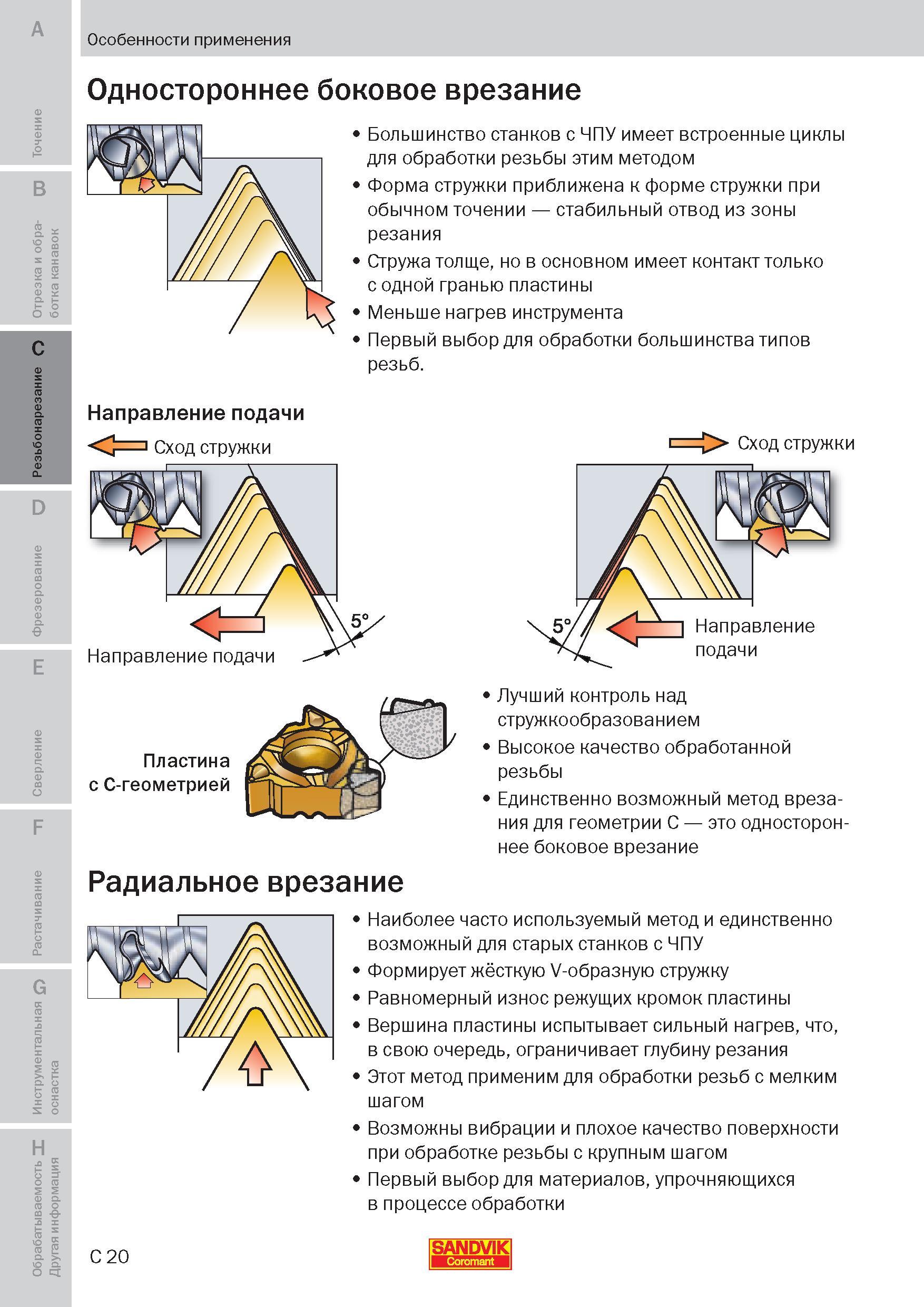

Технологии токарной обработки Особенности применения резьбовых резцов со сменными режущими твердосплавными пластинами Одностороннее боковое врезание Большинство станков с ЧПУ имеет встроенные циклы для обработки резьбы этим методом Форма стружки приближена к форме стружки при обычном точении стабильный отвод из зоны резания Стружа толще, но в основном имеет контакт только с одной гранью пластины Меньше нагрев инструмента Первый выбор для обработки большинства типов резьб. Направление подачи Сход стружки Направление подачи Пластина с C-геометрией Радиальное врезание Сход стружки Направление подачи Лучший контроль над стружкообразованием Высокое качество обработанной резьбы Единственно возможный метод врезания для геометрии С это одностороннее боковое врезание Наиболее часто используемый метод и единственно возможный для старых станков с ЧПУ Формирует жёсткую V-образную стружку Равномерный износ режущих кромок пластины Вершина пластины испытывает сильный нагрев, что, в свою очередь, ограничивает глубину резания Этот метод применим для обработки резьб с мелким шагом Возможны вибрации и плохое качество поверхности при обработке резьбы с крупным шагом Первый выбор для материалов, упрочняющихся в процессе обработки C 20 SANDVIK
