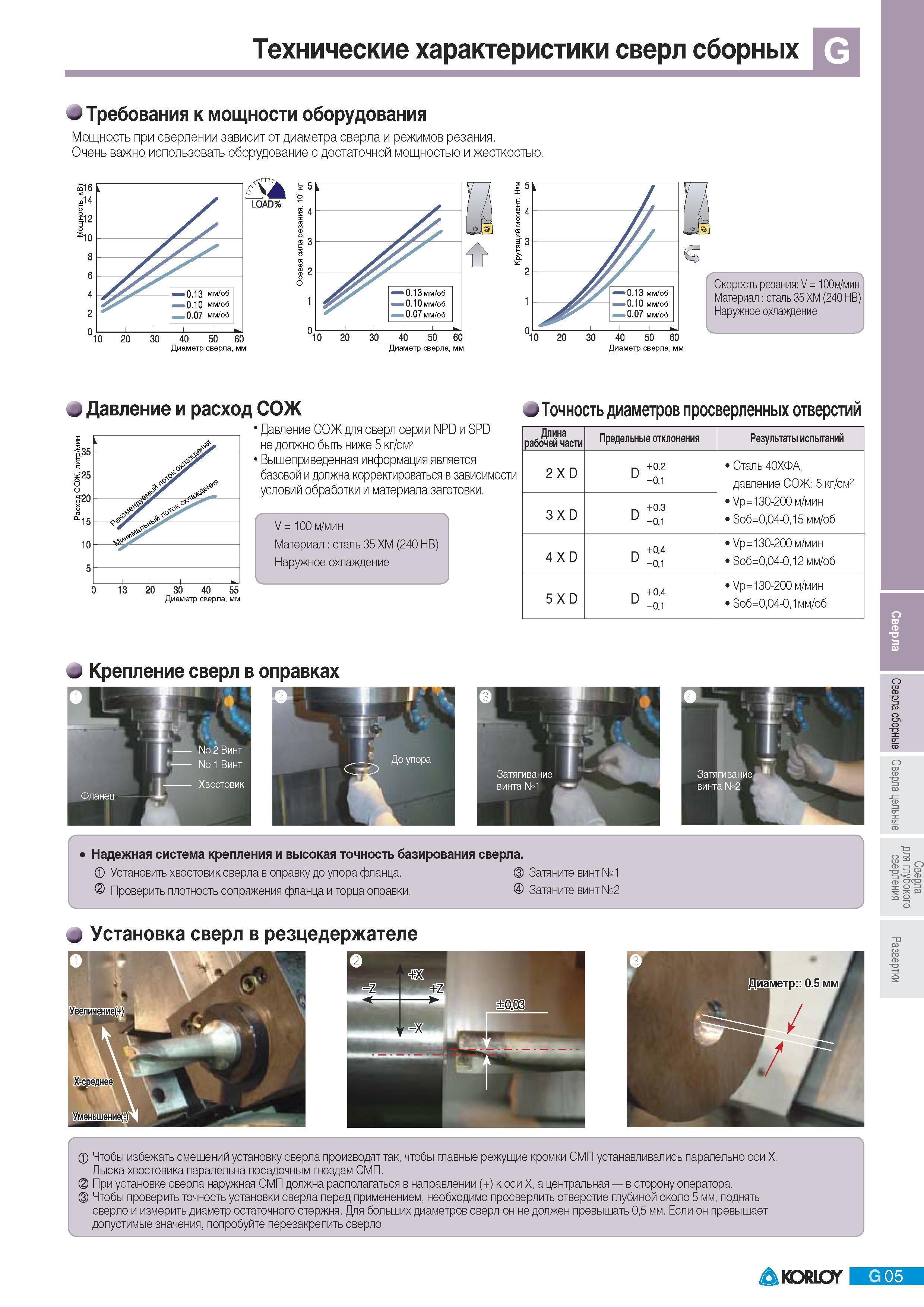

Технологические рекомендации при использовании сборных сверл Korloy с системой механического крепления режущих неперетачиваемых сменных пластин Мощность при сверлении зависит от диаметра сверла и режимов резания. Очень важно использовать оборудование с достаточной мощностью и жесткостью. мм/об Диаметр сверла мм 30 40 50 60 Диаметр сверла мм Скорость резания V 100м мин Материал сталь 35 ХМ (240 НВ) Наружное охлаждение Диаметр сверла мм Давление и расход СОЖ Давление СОЖ для сверл серии NPD и SPD не должно быть ниже 5 кг см2 Вышеприведенная информация является базовой и должна корректироваться в зависимости условий обработки и материала заготовки. 4 Точность диаметров просверленных отверстий V 100 мин Материал сталь 35 ХМ (240 НВ) Наружное охлаждение 0 13 20 30 40 55 Диаметр сверла мм Длина рабочей части Предельные отклонения Результаты испытаний 2 X D D +0-2 -0.1 Сталь 40ХФА давление СОЖ 5 кг см2 Ур130-200м мин So6004-015 мм/об 3 X D D +аз и -0.1 4 X D d% Ур130-200м мин So6004-012 мм/об 5 X D d Ур130-200м мин So6004-01mm o6 Крепление сверл в оправках 1 No.2 Винт No.1 Винт в в Р И; Щ1 До упора к 1 f J Затягивание винта 1 Затягивание винта 2 Надежная система крепления и высокая точность базирования сверла. Установить хвостовик сверла в оправку до упора фланца. Проверить плотность сопряжения фланца и торца оправки. Затяните винт 1 Затяните винт 2 ТО с е о р то е ол о -3 и к о Установка сверл в резцедержателе МННСрН дь - 11 та ТП t 1 Чтобы избежать смещений установку сверла производят так чтобы главные режущие кромки СМП устанавливались паралельно оси X. Лыска хвостовика паралельна посадочным гнездам СМП. При установке сверла наружная СМП должна располагаться в направлении (+) к оси X а центральная в сторону оператора. Чтобы проверить точность установки сверла перед применением необходимо просверлить отверстие глубиной около 5 мм поднять сверло и измерить диаметр остаточного стержня. Для больших диаметров сверл он не должен превышать 05 мм. Если он превышает допустимые значения попробуйте перезакрепить сверло. Хвостовик KORLOY G 05 Технические характеристики сверл сборных Требования к мощности оборудования
