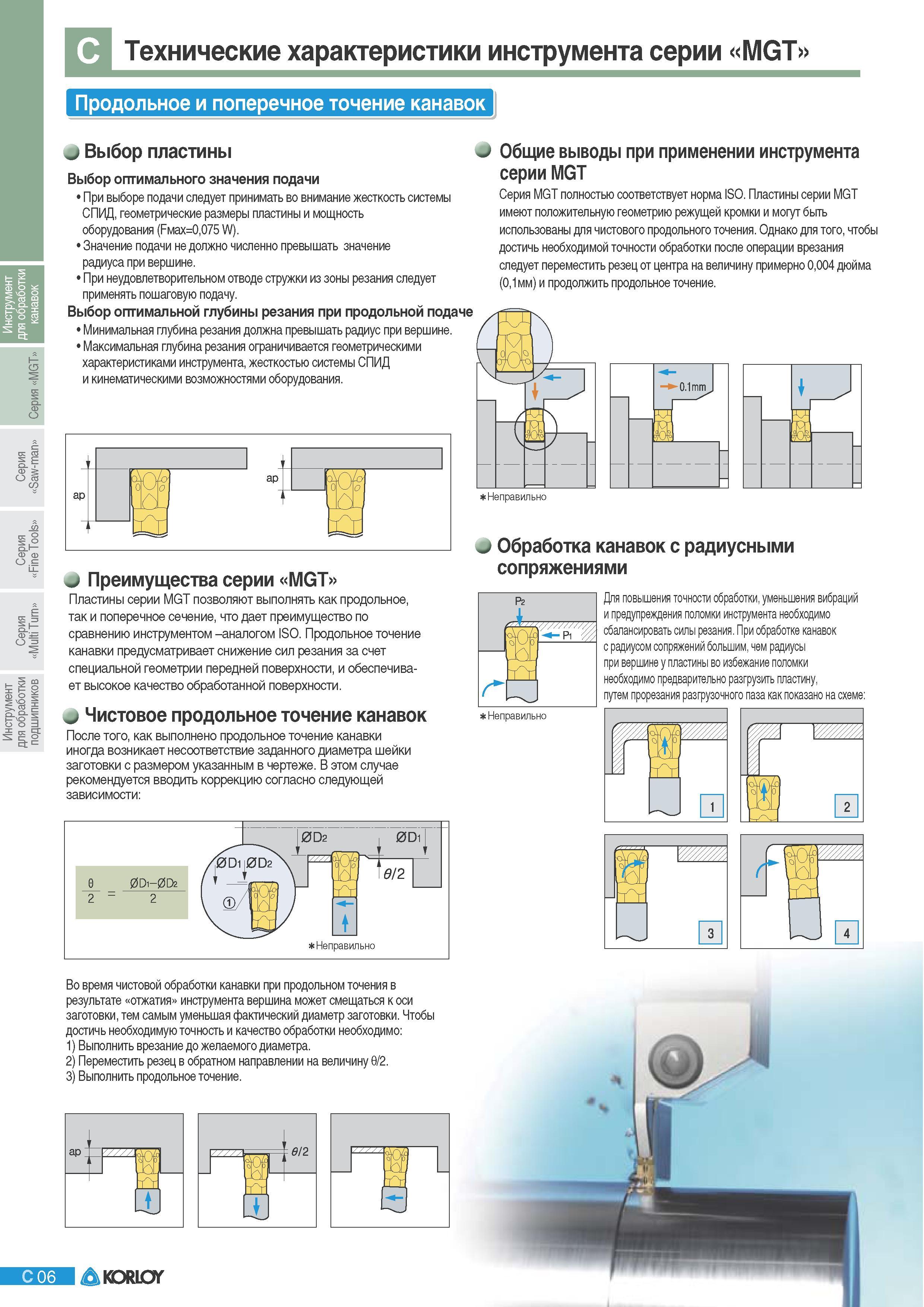

Технологические рекомендации компании Korloy по применению токарного инструмента Продольное и поперечное точение канавок При выборе подачи следует принимать во внимание жесткость системы СПИД геометрические размеры пластины и мощность оборудования (FMax0075W). Значение подачи не должно численно превышать значение радиуса при вершине. При неудовлетворительном отводе стружки из зоны резания следует применять пошаговую подачу. Выбор оптимальной глубины резания при продольной подаче Минимальная глубина резания должна превышать радиус при вершине. Максимальная глубина резания ограничивается геометрическими характеристиками инструмента жесткостью системы СПИД и кинематическими возможностями оборудования. Общие выводы при применении инструмента серии MGT Серия MGT полностью соответствует норма ISO. Пластины серии MGT имеют положительную геометрию режущей кромки и могут быть использованы для чистового продольного точения. Однако для того чтобы достичь необходимой точности обработки после операции врезания следует переместить резец от центра на величину примерно 0004 дюйма (01мм) и продолжить продольное точение. Преимущества серии MGT Пластины серии MGT позволяют выполнять как продольное так и поперечное сечение что дает преимущество по сравнению инструментом -аналогом ISO. Продольное точение канавки предусматривает снижение сил резания за счет специальной геометрии передней поверхности и обеспечивает высокое качество обработанной поверхности. Чистовое продольное точение канавок После того как выполнено продольное точение канавки иногда возникает несоответствие заданного диаметра шейки заготовки с размером указанным в чертеже. В этом случае рекомендуется вводить коррекцию согласно следующей зависимости Обработка канавок с радиусными сопряжениями Для повышения точности обработки уменьшения вибраций и предупреждения поломки инструмента необходимо сбалансировать силы резания. При обработке канавок с радиусом сопряжений большим чем радиусы при вершине у пластины во избежание поломки необходимо предварительно разгрузить пластину путем прорезания разгрузочного паза как показано на схеме Неправильно с И И Во время чистовой обработки канавки при продольном точения в результате отжатия инструмента вершина может смещаться к оси заготовки тем самым уменьшая фактический диаметр заготовки. Чтобы достичь необходимую точность и качество обработки необходимо 1) Выполнить врезание до желаемого диаметра. 2) Переместить резец в обратном направлении на величину 0 2. 3) Выполнить продольное точение. Технические характеристики инструмента серии MGT Выбор оптимального значения подачи
