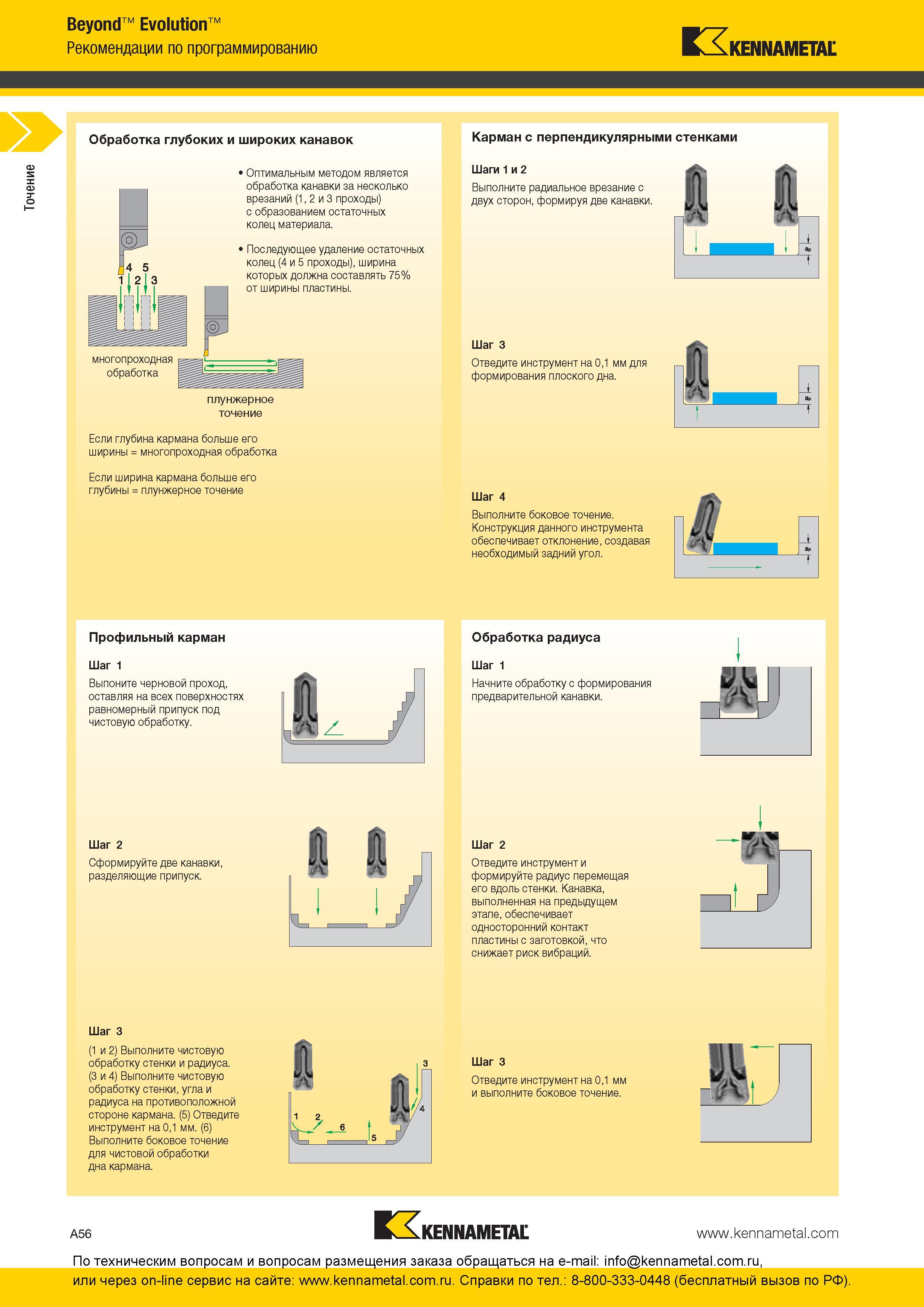

Технологические приемы при токарной обработки канавок Точение сборными резцами Kennametal Beyond Evolution с твердосплавными сменными прорезными пластинами Рекомендации по программированию Обработка глубоких и широких канавок Карман с перпендикулярными стенками 1 Оптимальным методом является обработка канавки за несколько врезаний (1, 2 и 3 проходы) с образованием остаточных колец материала. 1 Последующее удаление остаточных колец (4 и 5 проходы), ширина которых должна составлять 75% от ширины пластины. многопроходная обработка плунжерное точение Если глубина кармана больше его ширины многопроходная обработка Если ширина кармана больше его глубины плунжерное точение Шаги 1 и 2 Выполните радиальное врезание с двух сторон, формируя две канавки. Шаг 3 Отведите инструмент на 0,1 мм для формирования плоского дна. л Шаг 4 Выполните боковое точение. Конструкция данного инструмента обеспечивает отклонение, создавая необходимый задний угол. Шаг 2 Сформируйте две канавки, разделяющие припуск. Шаг 2 Отведите инструмент и формируйте радиус перемещая его вдоль стенки. Канавка, выполненная на предыдущем этапе, обеспечивает односторонний контакт пластины с заготовкой, что снижает риск вибраций. Шаг 3 (1 и 2) Выполните чистовую обработку стенки и радиуса. (3 и 4) Выполните чистовую обработку стенки, угла и радиуса на противоположной стороне кармана. (5) Отведите инструмент на 0,1 мм. (6) Выполните боковое точение для чистовой обработки дна кармана. 1 6 Шаг 3 Отведите инструмент на 0,1 мм и выполните боковое точение. A56 KENNAMETAL KENNAMETAL
