TAEGUTEC | Каталог TAEGUTEC 2015 Металлорежущий инструмент и оснастка (Всего 1627 стр.) |
|||||

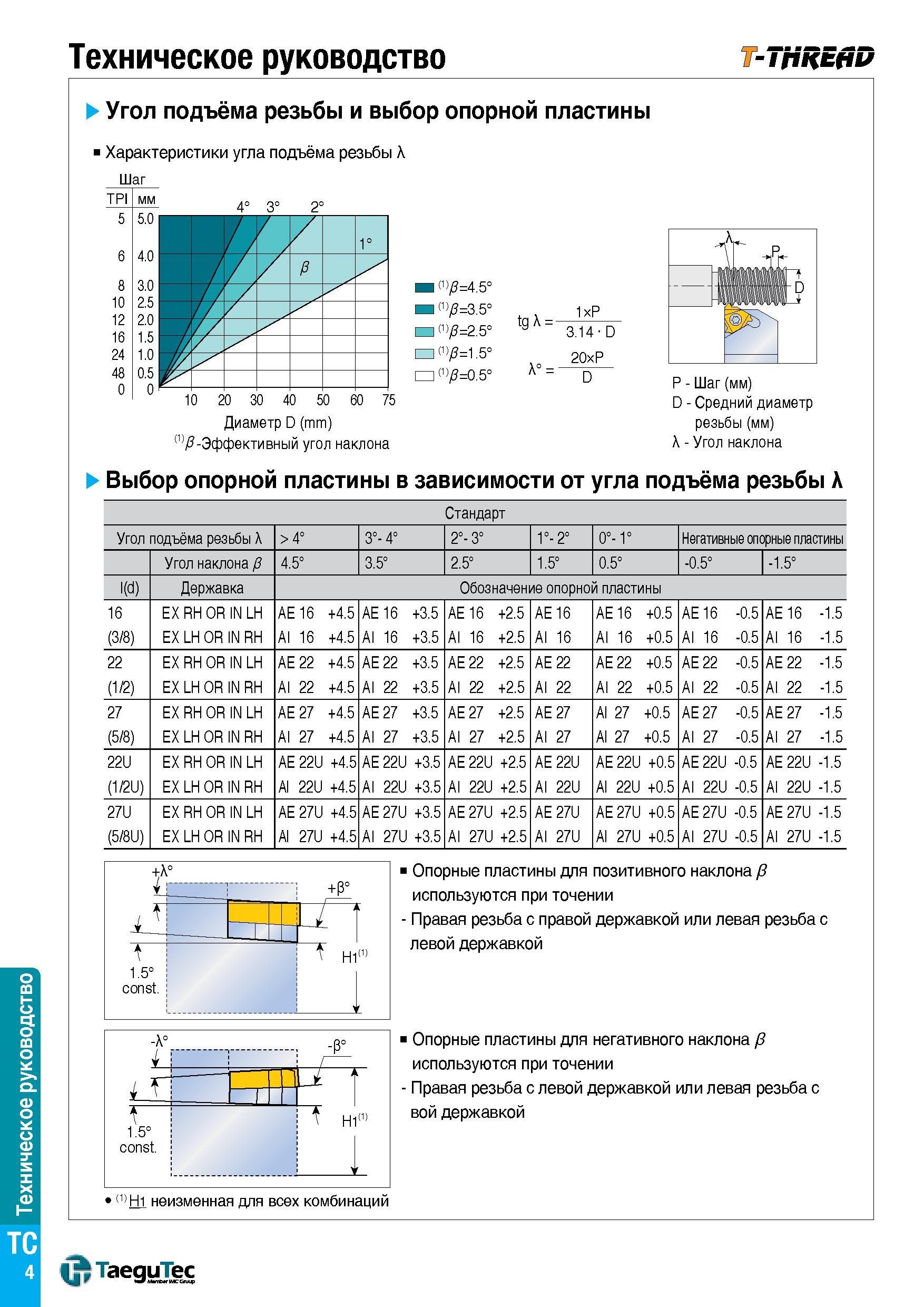

Техническое руководство фирмы TaeguTec (Южная Корея) по металлообработке Угол подъёма резьбы и выбор опорной пластины для сборного резьбового рез1399 Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка Стр.TC4 |
|||||
Техническое руководство фирмы TaeguTec (Южная Корея) по металлообработке Угол подъёма резьбы и выбор опорной пластины для сборного резьбового рез Техническое руководство фирмы TaeguTec (Южная Корея) по металлообработке Угол подъёма резьбы и выбор опорной пластины для сборного резьбового резца со сменными режущими резьовыми пластианми Характеристики угла подъёма резьбы Шаг 4° 3° 2° >0=4.5° >0=3.5° >0=2.5° -О) 1хР 3.14 D >0=1.5° Л° 20хР >0=0.5° D (1) 20 30 40 50 60 75 Диаметр D (mm) в - Эффективный угол наклона P - Шаг (мм) D - Средний диаметр резьбы (мм) - Угол наклона Выбор опорной пластины в зависимости от угла подъёма резьбы Стандарт Угол подъёма резьбы 4° 4° 3° 3° 2° 1°- 2° 0°- 1° Негативные опорные пластины Угол наклона в 4.5° .5° 3. .5° 2. 1.5° .5° 0. .5° -0. -1.5° 1(d) Державка Обозначение опорной пластины 16 EX RH OR IN LH AE 16 +4.5 AE 16 +3.5 AE 16 +2.5 AE 16 AE 16 +0.5 AE 16 -0.5 AE 16 -1.5 (3/8) EX LH OR IN RH AI 16 +4.5 AI 16 +3.5 AI 16 +2.5 AI 16 AI 16 +0.5 AI 16 -0.5 AI 16 -1.5 22 EX RH OR IN LH AE 22 +4.5 AE 22 +3.5 AE 22 +2.5 AE 22 AE 22 +0.5 AE 22 -0.5 AE 22 -1.5 (1/2) EX LH OR IN RH AI 22 +4.5 AI 22 +3.5 AI 22 +2.5 AI 22 AI 22 +0.5 AI 22 -0.5 AI 22 -1.5 27 EX RH OR IN LH AE 27 +4.5 AE 27 +3.5 AE 27 +2.5 AE 27 Al 27 +0.5 AE 27 -0.5 AE 27 -1.5 (5/8) EX LH OR IN RH AI 27 +4.5 AI 27 +3.5 AI 27 +2.5 AI 27 Al 27 +0.5 AI 27 -0.5 AI 27 -1.5 22U EX RH OR IN LH AE 22U +4.5 AE 22U +3.5 AE 22U +2.5 AE 22U AE 22U +0.5 AE 22U -0.5 AE 22U -1.5 (1/2U) EX LH OR IN RH Al 22U +4.5 AI 22U +3.5 AI 22U +2.5 AI 22U Al 22U +0.5 AI 22U -0.5 AI 22U -1.5 27U EX RH OR IN LH AE 27U +4.5 AE 27U +3.5 AE 27U +2.5 AE 27U AE 27U +0.5 AE 27U -0.5 AE 27U -1.5 (5/8U) EX LH OR IN RH Al 27U +4.5 AI 27U +3.5 AI 27U +2.5 AI 27U Al 27U +0.5 AI 27U -0.5 AI 27U -1.5 1.5° const. +р° H1(1 1.5° const. Их H111 Опорные пластины для позитивного наклона в используются при точении - Правая резьба с правой державкой или левая резьба с левой державкой Опорные пластины для негативного наклона в используются при точении - Правая резьба с левой державкой или левая резьба с вой державкой (1) Hi неизменная для всех комбинаций (“ TaeguTec |
|||||
