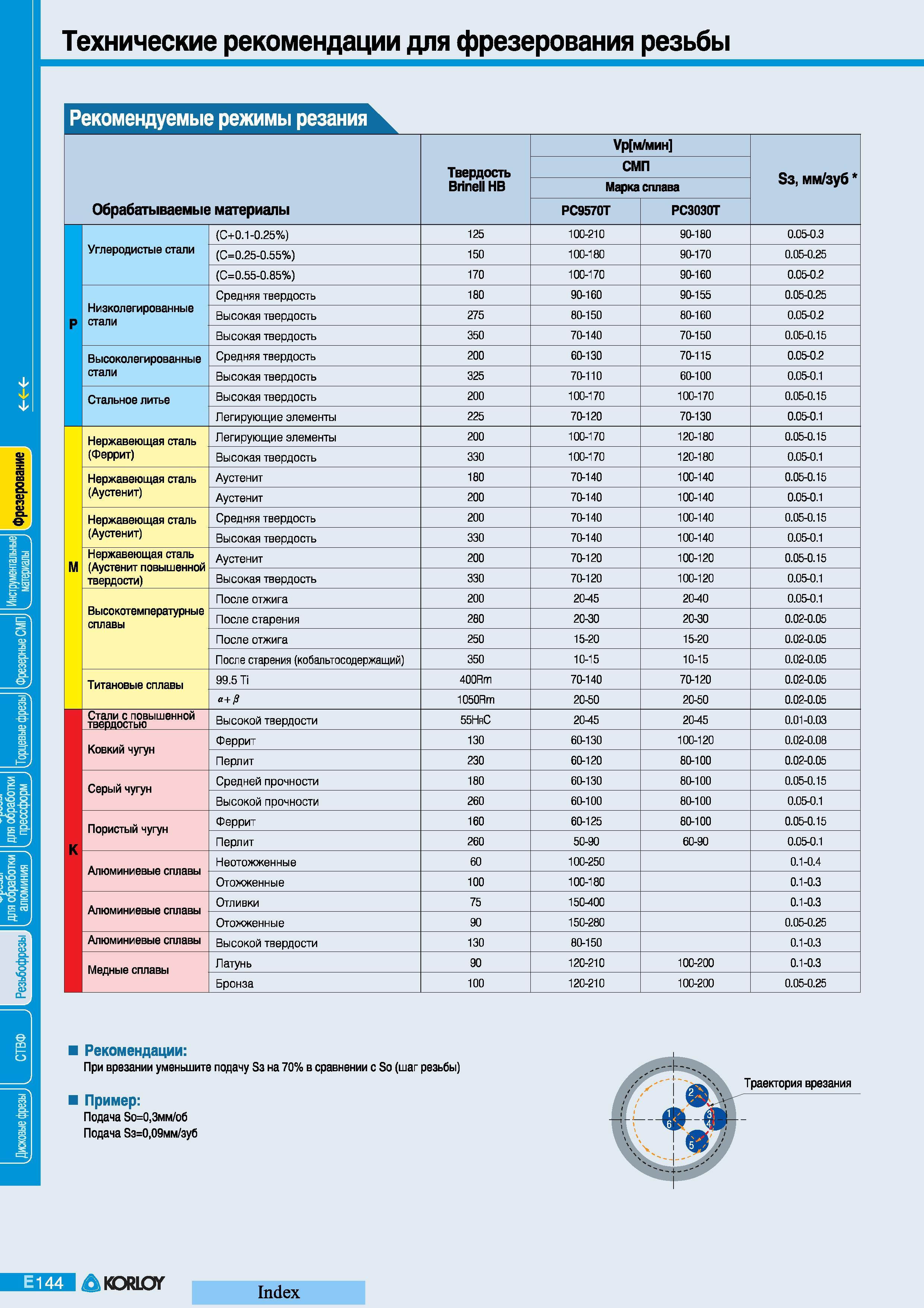

Технические рекомендации для фрезерования резьбы Рекомендуемые режимы резания Обрабатываемые материалы Твердость Brinell НВ Ур мин S3 мм/зуб СМП Марка

Технические рекомендации для фрезерования резьбы Рекомендуемые режимы резания Обрабатываемые материалы Твердость Brinell НВ Ур мин S3 мм/зуб СМП Марка сплава РС9570Т РСЗ0З0Т Р Углеродистые стали (С+0.1-0.25%) 125 100-210 90-180 0.05-0.3 (С0.25-0.55%) 150 100-180 90-170 0.05-0.25 (00.55-0.85%) 170 100-170 90-160 0.05-0.2 Низколегированные стали Средняя твердость 180 90-160 90-155 0.05-0.25 Высокая твердость 275 80-150 80-160 0.05-0.2 Высокая твердость 350 70-140 70-150 0.05-0.15 Высоколегированные стали Средняя твердость 200 60-130 70-115 0.05-0.2 Высокая твердость 325 70-110 60-100 0.05-0.1 Стальное литье Высокая твердость 200 100-170 100-170 0.05-0.15 Легирующие элементы 225 70-120 70-130 0.05-0.1 Нержавеющая сталь (Феррит) Легирующие элементы 200 100-170 120-180 0.05-0.15 Высокая твердость 330 100-170 120-180 0.05-0.1 Нержавеющая сталь (Аустенит) Аустенит 180 70-140 100-140 0.05-0.15 Аустенит 200 70-140 100-140 0.05-0.1 Нержавеющая сталь (Аустенит) Средняя твердость 200 70-140 100-140 0.05-0.15 Высокая твердость 330 70-140 100-140 0.05-0.1 Нержавеющая сталь (Аустенит повышенной твердости) Аустенит 200 70-120 100-120 0.05-0.15 Высокая твердость 330 70-120 100-120 0.05-0.1 Высокотемпературные сплавы После отжига 200 20-45 20-40 0.05-0.1 После старения 280 20-30 20-30 0.02-0.05 После отжига 250 15-20 15-20 0.02-0.05 После старения (кобальтосодержащий) 350 10-15 10-15 0.02-0.05 Титановые сплавы 99.5 Ti 400Rm 70-140 70-120 0.02-0.05 a+fi 1050Rm 20-50 20-50 0.02-0.05 Стали с повышенной твешостью Высокой твердости 55НнС 20-45 20-45 0.01-0.03 Ковкий чугун Феррит 130 60-130 100-120 0.02-0.08 Перлит 230 60-120 80-100 0.02-0.05 Серый чугун Средней прочности 180 60-130 80-100 0.05-0.15 Высокой прочности 260 60-100 80-100 0.05-0.1 Пористый чугун Феррит 160 60-125 80-100 0.05-0.15 Перлит 260 50-90 60-90 0.05-0.1 Алюминиевые сплавы Неотожженные 60 100-250 0.1-0.4 Отожженные 100 100-180 0.1-0.3 Алюминиевые сплавы Отливки 75 150-400 0.1-0.3 Отожженные 90 150-280 0.05-0.25 Алюминиевые сплавы Высокой твердости 130 80-150 0.1-0.3 Медные сплавы Латунь 90 120-210 100-200 0.1-0.3 Бронза 100 120-210 100-200 0.05-0.25 Рекомендации При врезании уменьшите подачу S3 на 70% в сравнении с So (шаг резьбы) Пример Подача So03mm o6 Подача 5з009мм/зуб Е144 Index
