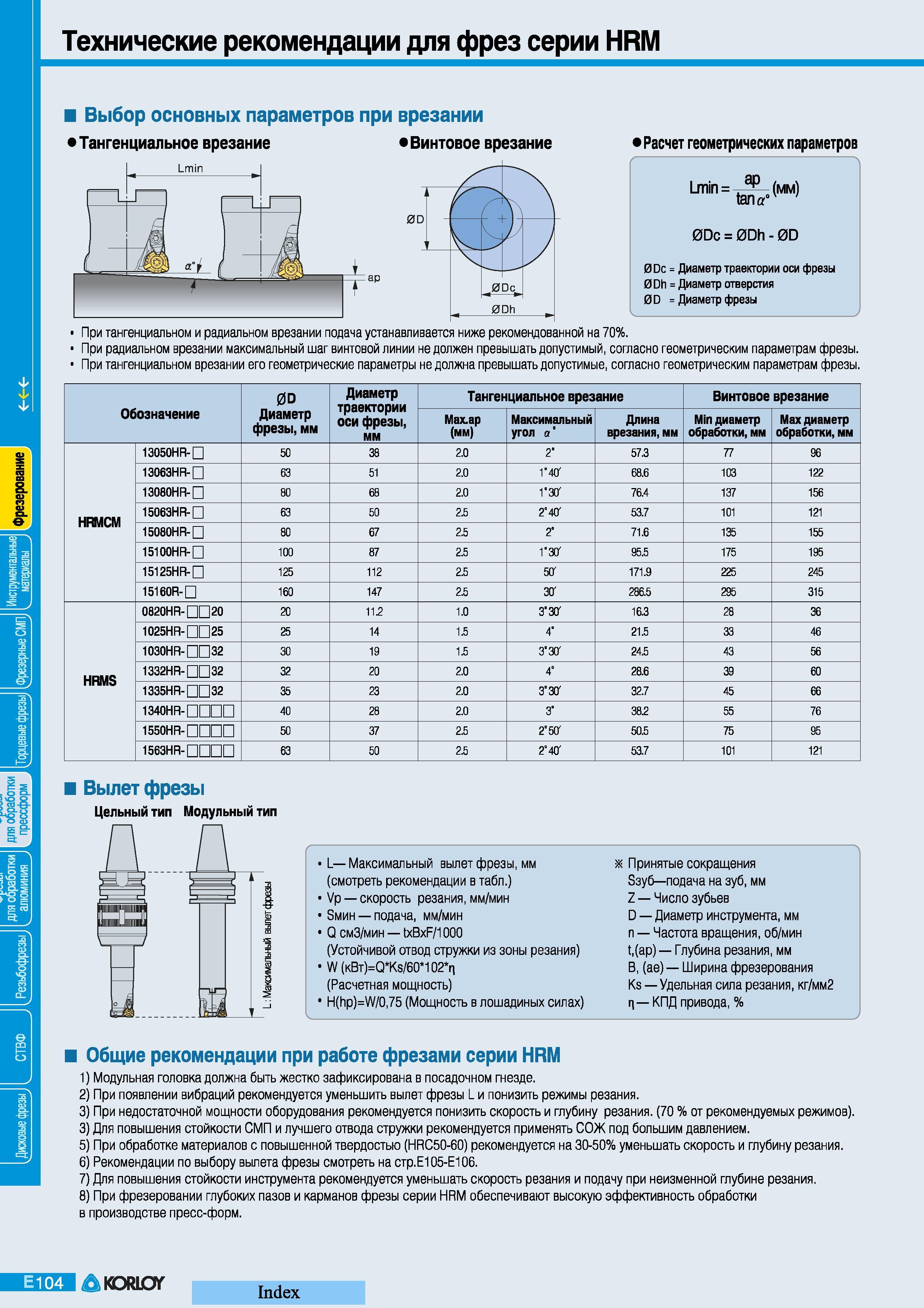

Технические рекомендации для фрез Korloy HRM Выбор основных параметров при врезании Тангенциальное врезание Винтовое врезание Расчет геометрических па

Технические рекомендации для фрез Korloy HRM Выбор основных параметров при врезании Тангенциальное врезание Винтовое врезание Расчет геометрических параметров 0Dc 0Dh - 0D 0Dc Диаметр траектории оси фрезы 0Dh Диаметр отверстия 0D Диаметр фрезы При тангенциальном и радиальном врезании подача устанавливается ниже рекомендованной на 70%. При радиальном врезании максимальный шаг винтовой линии не должен превышать допустимый согласно геометрическим параметрам фрезы При тангенциальном врезании его геометрические параметры не должна превышать допустимые согласно геометрическим параметрам фрезы Обозначение 0D Диаметр фрезы мм Диаметр траектории оси фрезы мм Тангенциальное врезание Винтовое врезание Мах.ар (мм) Максимальный угол а Длина врезания мм Min диаметр обработки мм Мах диаметр обработки мм HRMCM 13050HR-D 50 38 2.0 2 57.3 77 96 13063HR-D 63 51 2.0 1-4ff 68.6 103 122 13080HR-D 80 68 2.0 ГЗО' 76.4 137 156 15063HR-D 63 50 2.5 2'4ff 53.7 101 121 15080HR-Q 80 67 2.5 2 71.6 135 155 15100HR-D 100 87 2.5 ГЗО' 95.5 175 195 15125HR-D 125 112 2.5 50' 171.9 225 245 15160R-Q 160 147 2.5 30' 286.5 295 315 HRMS 0820HR-DD20 20 112 1.0 ЗЗО' 16.3 28 36 1025HR-DD25 25 14 1.5 4 21.5 33 46 1030HR-DD32 30 19 1.5 ЗЗО' 24.5 43 56 1332HR-DD32 32 20 2.0 4" 28.6 39 60 1335HR-DD32 35 23 2.0 ЗЗО' 32.7 45 66 1340HR-nnnn 40 28 2.0 3' 382 55 76 1550НР- 50 37 2.5 2'50' 50.5 75 95 1563HR-nnnn 63 50 2.5 2" 40' 53.7 101 121 Вылет фрезы Цельный тип Модульный тип L Максимальный вылет фрезы мм Принятые сокращения (смотреть рекомендации в табл.) Бзуб подача на зуб мм Vp скорость резания м м/мин Z Число зубьев Эмин подача м м/мин D Диаметр инструмента мм Q смЗ мин txBxF 1000 Частота вращения об мин (Устойчивой отвод стружки из зоны резания) t(ар) Глубина резания мм W(KBT)Q Ks 60102n В (ае) Ширина фрезерования (Расчетная мощность) Ks Удельная сила резания кг мм2 H(hp)W 075 (Мощность в лошадиных силах) КПД привода У I Общие рекомендации при работе фрезами серии HRM 1) Модульная головка должна быть жестко зафиксирована в посадочном гнезде. 2) При появлении вибраций рекомендуется уменьшить вылет фрезы L и понизить режимы резания. 3) При недостаточной мощности оборудования рекомендуется понизить скорость и глубину резания. (70 от рекомендуемых режимов). 3) Для повышения стойкости СМП и лучшего отвода стружки рекомендуется применять СОЖ под большим давлением. 5) При обработке материалов с повышенной твердостью (HRC50-60) рекомендуется на 30-50% уменьшать скорость и глубину резания. 6) Рекомендации по выбору вылета фрезы смотреть на стр.Е105-Е106. 7) Для повышения стойкости инструмента рекомендуется уменьшать скорость резания и подачу при неизменной глубине резания. 8) При фрезеровании глубоких пазов и карманов фрезы серии HRM обеспечивают высокую эффективность обработки в производстве пресс-форм. Е104 Index
