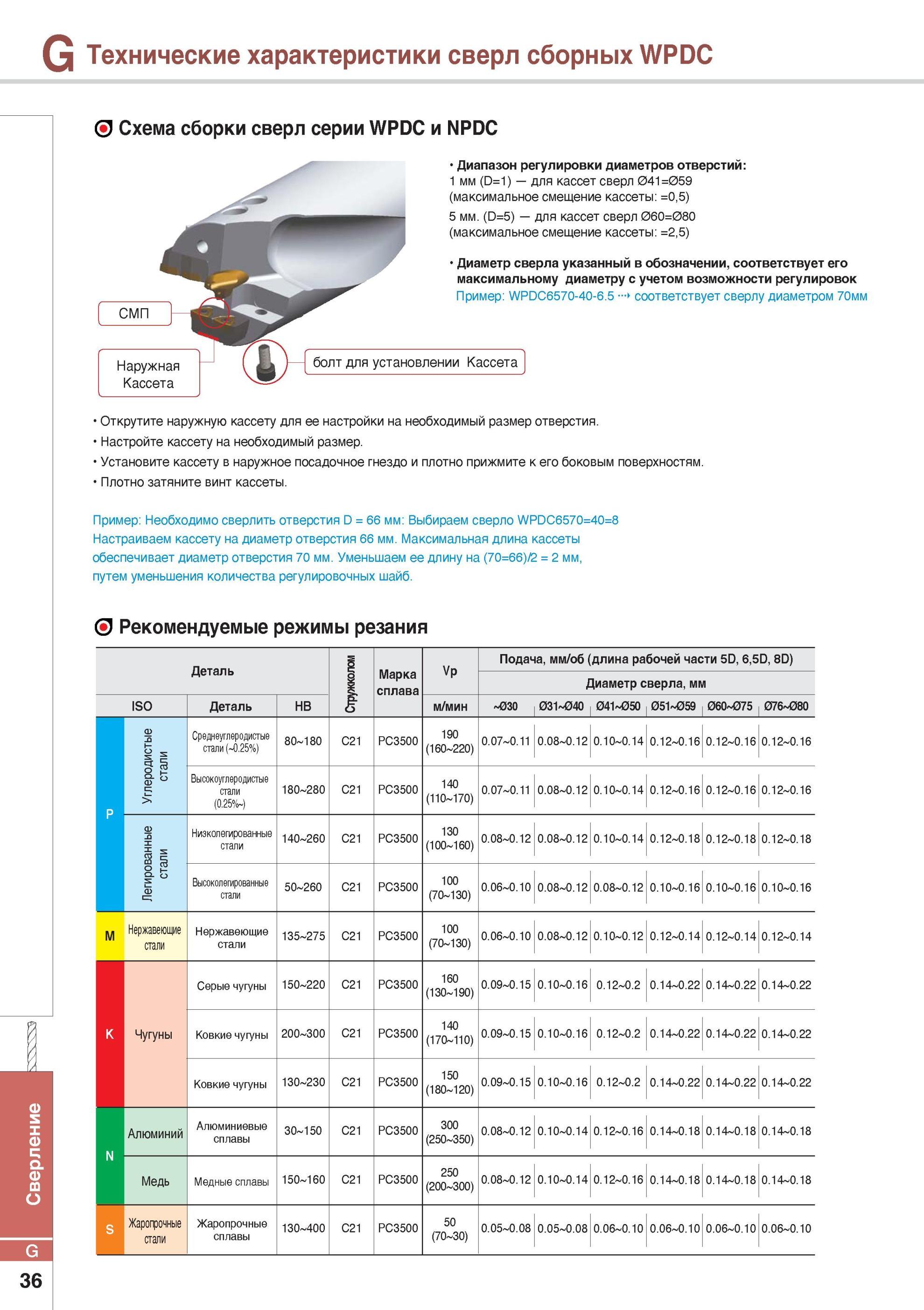

Технические характеристики сверл сборных WPDC Схема сборки сверл серии WPDC и NPDC Диапазон регулировки диаметров отверстий 1 мм (D=1) для кассет сверл 041=059 (максимальное смещение кассеты =0,5) 5 мм. (D=5) для кассет сверл 060=080 (максимальное смещение кассеты =2,5) Диаметр сверла указанный в обозначении, соответствует его максимальному диаметру с учетом возможности регулировок Пример WPDC6570-40-6.5 соответствует сверлу диаметром 70мм Открутите наружную кассету для ее настройки на необходимый размер отверстия. Настройте кассету на необходимый размер. Установите кассету в наружное посадочное гнездо и плотно прижмите к его боковым поверхностям. Плотно затяните винт кассеты. Пример Необходимо сверлить отверстия D = 66 мм Выбираем сверло WPDC6570=40=8 Настраиваем кассету на диаметр отверстия 66 мм. Максимальная длина кассеты обеспечивает диаметр отверстия 70 мм. Уменьшаем ее длину на (70=66)/2 = 2 мм, путем уменьшения количества регулировочных шайб. О Рекомендуемые режимы резания Деталь J Марка сплава Ур Подача, мм/об (длина рабочей части 5D, 6,5D, 8D) Диаметр сверла, мм ISO Деталь HB м/мин 03О 031 04О 041 05О 051 059 06О 075 076 08О Углеродистые стали Среднеуглеродистые стали ( 0.25%) 80 180 C21 PC3500 190 (160 220) 0.07 0.11 0.08 0.12 0.10 0.14 0.12 0.16 0.12 0.16 0.12 0.16 Высокоуглеродистые стали (0.25% ) 180 280 C21 PC3500 140 (110 170) 0.07 0.11 0.08 0.12 0.10 0.14 0.12 0.16 0.12 0.16 0.12 0.16 P Легированные стали Низколегированные стали 140 260 C21 PC3500 130 (100 160) 0.08 0.12 0.08 0.12 0.10 0.14 0.12 0.18 0.12 0.18 0.12 0.18 1 Высоколегированные стали 50 260 C21 PC3500 100 (70 130) 0.06 0.10 0.08 0.12 0.08 0.12 0.10 0.16 0.10 0.16 0.10 0.16 M Нержавеющие стали Нержавеющие стали 135 275 C21 PC3500 100 (70 130) 0.06 0.10 0.08 0.12 0.10 0.12 0.12 0.14 0.12 0.14 0.12 0.14 Серые чугуны 150 220 C21 PC3500 160 (130 190) 0.09 0.15 0.10 0.16 0.12 0.2 0.14 0.22 0.14 0.22 0.14 0.22 K Чугуны Ковкие чугуны 200 300 C21 PC3500 140 (170 110) 0.09 0.15 0.10 0.16 0.12 0.2 0.14 0.22 0.14 0.22 0.14 0.22 Ковкие чугуны 130 230 C21 PC3500 150 (180 120) 0.09 0.15 0.10 0.16 0.12 0.2 0.14 0.22 0.14 0.22 0.14 0.22 N Алюминий Алюминиевые сплавы 30 150 C21 PC3500 300 (250 350) 0.08 0.12 0.10 0.14 0.12 0.16 0.14 0.18 0.14 0.18 0.14 0.18 Медь Медные сплавы 150 160 C21 PC3500 250 (200 300) 0.08 0.12 0.10 0.14 0.12 0.16 0.14 0.18 0.14 0.18 0.14 0.18 S Жаропрочные стали Жаропрочные сплавы 130 400 C21 PC3500 50 (70 30) 0.05 0.08 0.05 0.08 0.06 0.10 0.06 0.10 0.06 0.10 0.06 0.10 36 СМП - Наружная Кассета болт для установлении Кассета Сверление Сверла Korloy с механическим креплением режущих пластин
