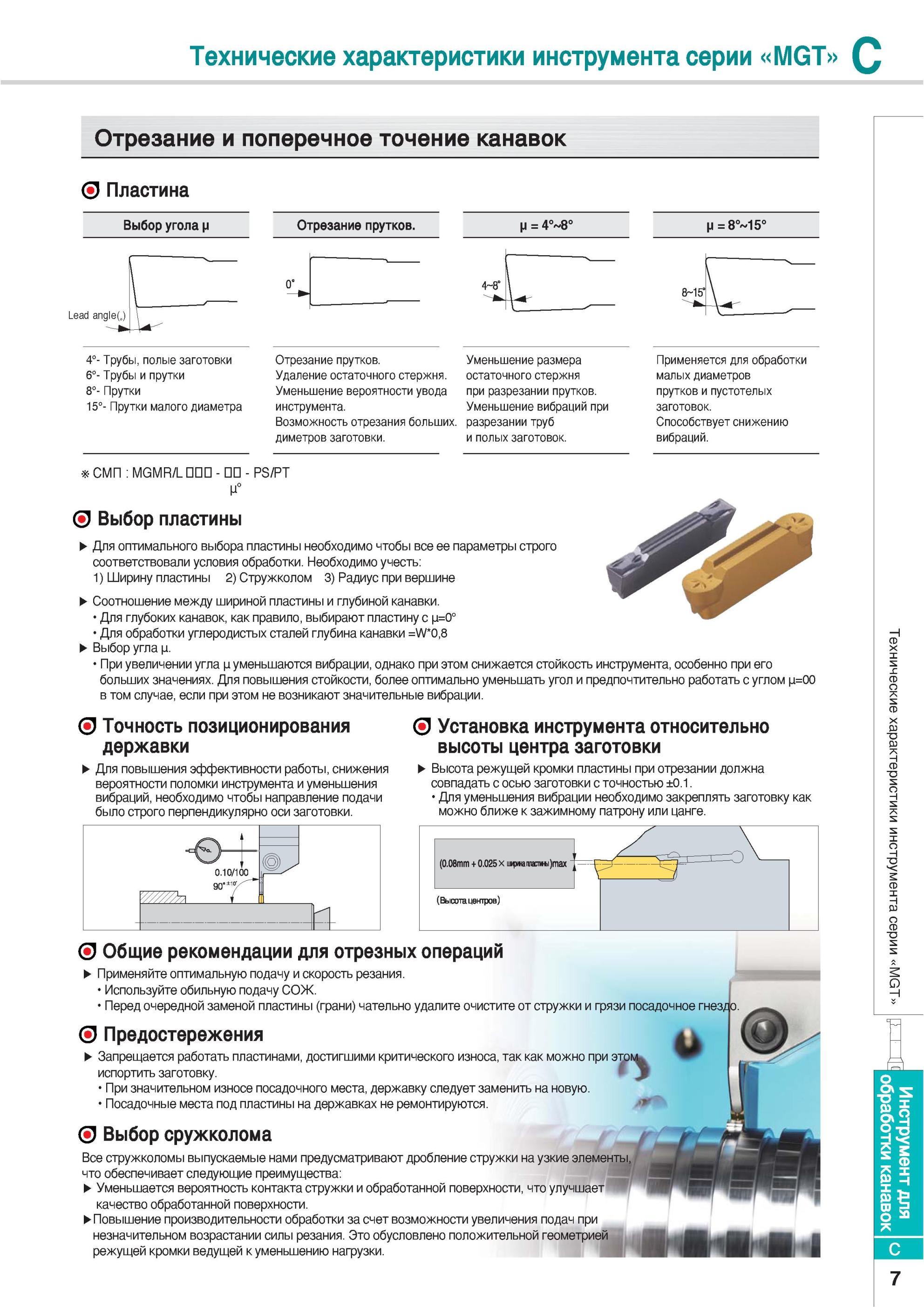

Технические характеристики металлорежущего инструмента серии MGT Прорезные токарные пластины Korloy Отрезание и поперечное точение канавок Выбор угла Отрезание прутков Lead angle 4°Трубы полые заготовки 6°- Трубы и прутки 8°- Прутки 15°- Прутки малого диаметра Отрезание прутков. Удаление остаточного стержня. Уменьшение вероятности увода инструмента. Возможность отрезания больших. диметров заготовки. Уменьшение размера остаточного стержня при разрезании прутков. Уменьшение вибраций при разрезании труб и полых заготовок. Применяется для обработки малых диаметров прутков и пустотелых заготовок. Способствует снижению вибраций. СМП MGMR/L - РБ/PT Ц° Выбор пластины Для оптимального выбора пластины необходимо чтобы все ее параметры строго соответствовали условия обработки. Необходимо учесть 1) Ширину пластины 2) Стружколом 3) Радиус при вершине Соотношение между шириной пластины и глубиной канавки. Для глубоких канавок как правило выбирают пластину с ц=0° Для обработки углеродистых сталей глубина канавки =W0,8 Выбор угла ц. При увеличении угла уменьшаются вибрации однако при этом снижается стойкость инструмента особенно при его больших значениях. Для повышения стойкости более оптимально уменьшать угол и предпочтительно работать с углом ц=00 в том случае если при этом не возникают значительные вибрации. Точность позиционирования державки Для повышения эффективности работы снижения вероятности поломки инструмента и уменьшения вибраций необходимо чтобы направление подачи было строго перпендикулярно оси заготовки. Установка инструмента относительно высоты центра заготовки Высота режущей кромки пластины при отрезании должна совпадать с осью заготовки с точностью ±0.1. Для уменьшения вибрации необходимо закреплять заготовку как можно ближе к зажимному патрону или цанге. о.ю/юо Общие рекомендации для отрезных операций Применяйте оптимальную подачу и скорость резания. Используйте обильную подачу СОЖ. Перед очередной заменой пластины (грани) чательно удалите очистите от стружки и грязи посадочное гнез/о. Предостережения Запрещается работать пластинами достигшими критического износа так как можно при эк испортить заготовку. При значительном износе посадочного места державку следует заменить на новую. Посадочные места под пластины на державках не ремонтируются. Выбор сружколома Все стружколомы выпускаемые нами предусматривают дробление стружки на узкие элементы что обеспечивает следующие преимущества Уменьшается вероятность контакта стружки и обработанной поверхности что улучшает качество обработанной поверхности. Повышение производительности обработки за счет возможности увеличения подач при незначительном возрастании силы резания. Это обусловлено положительной геометрией режущей кромки ведущей к уменьшению нагрузки. X S S X 03 "О 03 т 4 1 оз C 7 (0.08mm 0.025 x mpwairaretijmax = (Высота цеьгтров) Пластина
