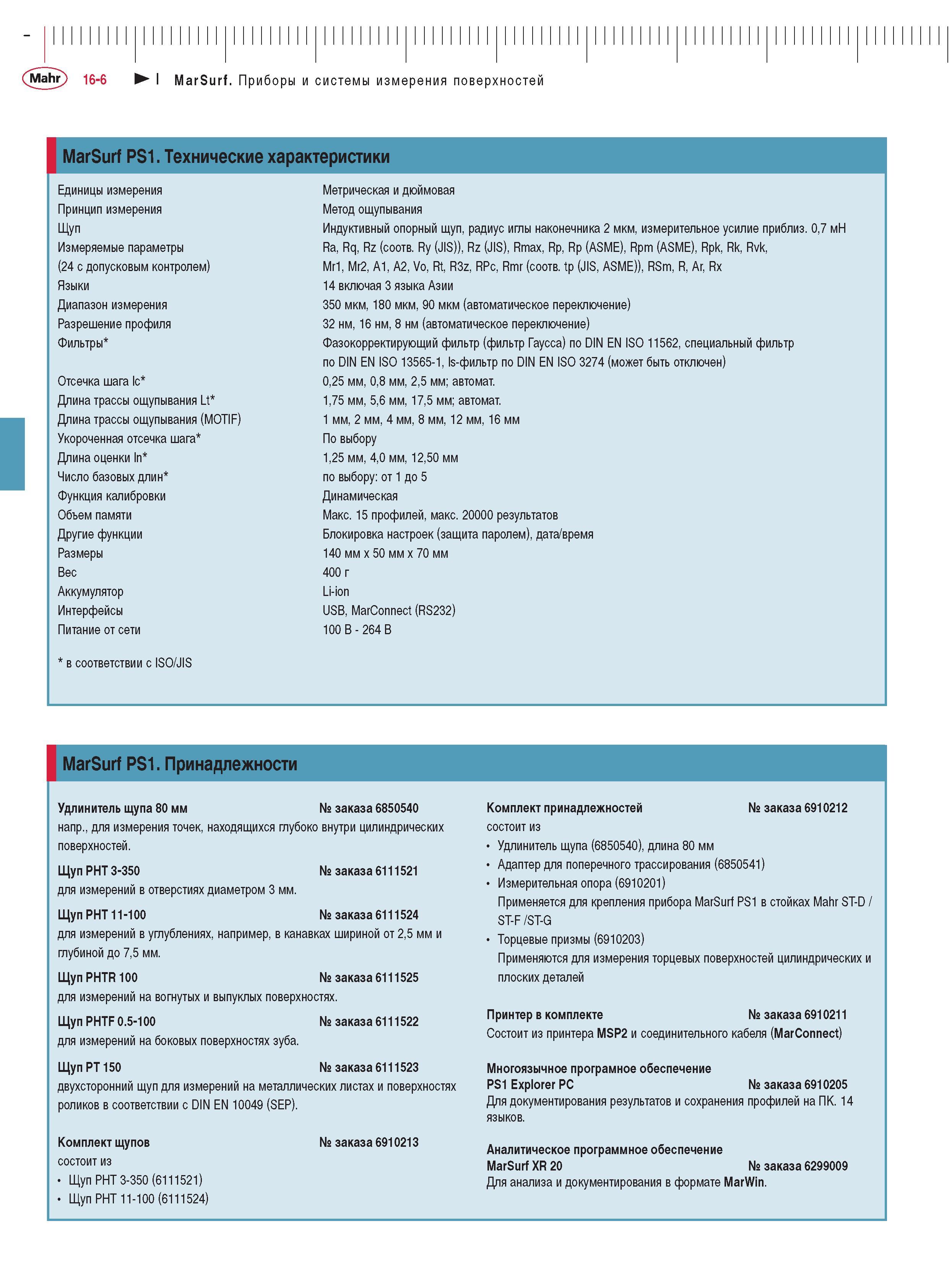

Технические характеристики MarSurf PS1 Единицы измерения Метрическая и дюймовая Принцип измерения Метод ощупывания Щуп Индуктивный опорный щуп радиус иглы након

Технические характеристики MarSurf PS1 Единицы измерения Метрическая и дюймовая Принцип измерения Метод ощупывания Щуп Индуктивный опорный щуп радиус иглы наконечника 2 мкм измерительное усилие приблиз. 07 мН Измеряемые параметры Ra Rq Rz (соотв. Ry (JIS)) Rz (JIS) Rmax Rp Rp (ASME) Rpm (ASME) Rpk Rk Rvk (24 с допусковым контролем) Mr1 Mr2 A1 A2 Vo Rt R3z RPc Rmr (соотв. tp (JIS ASME)) RSm R Ar Rx Языки 14 включая 3 языка Азии Диапазон измерения 350 мкм 180 мкм 90 мкм (автоматическое переключение) Разрешение профиля 32 нм 16 нм 8 нм (автоматическое переключение) Фильтры Фазокорректирующий фильтр (фильтр Гаусса) по DIN EN ISO 11562 специальный фильтр по DIN EN ISO 13565-1 ls-фильтр по DIN EN ISO 3274 (может быть отключен) Отсечка шага lc 025 мм 08 мм 25 мм; автомат. Длина трассы ощупывания Lt 175 мм 56 мм 175 мм; автомат. Длина трассы ощупывания (MOTIF) 1 мм 2 мм 4 мм 8 мм 12 мм 16 мм Укороченная отсечка шага По выбору Длина оценки ln 125 мм 40 мм 1250 мм Число базовых длин по выбору от 1 до 5 Функция калибровки Динамическая Объем памяти Макс. 15 профилей макс. 20000 результатов Другие функции Блокировка настроек (защита паролем) дата время Размеры 140 мм x 50 мм x 70 мм Вес 400 г Аккумулятор Li-ion Интерфейсы USB MarConnect (RS232) Питание от сети в соответствии с ISO JIS 100 В - 264 В MarSurf PS1. Принадлежности Удлинитель щупа 80 мм заказа 6850540 напр. для измерения точек находящихся глубоко внутри цилиндрических поверхностей. Щуп PHT 3-350 заказа 6111521 для измерений в отверстиях диаметром 3 мм. Щуп PHT 11-100 заказа 6111524 для измерений в углублениях например в канавках шириной от 25 мм и глубиной до 75 мм. Щуп PHTR 100 заказа 6111525 для измерений на вогнутых и выпуклых поверхностях. Щуп PHTF 0.5-100 заказа 6111522 для измерений на боковых поверхностях зуба. Щуп PT 150 заказа 6111523 двухсторонний щуп для измерений на металлических листах и поверхностях роликов в соответствии с DIN EN 10049 (SEP). Комплект щупов состоит из Щуп PHT 3-350 (6111521) Щуп PHT 11-100 (6111524) заказа 6910213 Комплект принадлежностей заказа 6910212 состоит из Удлинитель щупа (6850540) длина 80 мм Адаптер для поперечного трассирования (6850541) Измерительная опора (6910201) Применяется для крепления прибора MarSurf PS1 в стойках Mahr ST-D ST-F ST-G Торцевые призмы (6910203) Применяются для измерения торцевых поверхностей цилиндрических и плоских деталей Принтер в комплекте заказа 6910211 Состоит из принтера MSP2 и соединительного кабеля (MarConnect) Многоязычное програмное обеспечение PS1 Explorer PC заказа 6910205 Для документирования результатов и сохранения профилей на ПК. 14 языков. Аналитическое программное обеспечение MarSurf XR 20 заказа 6299009 Для анализа и документирования в формате MarWin.
