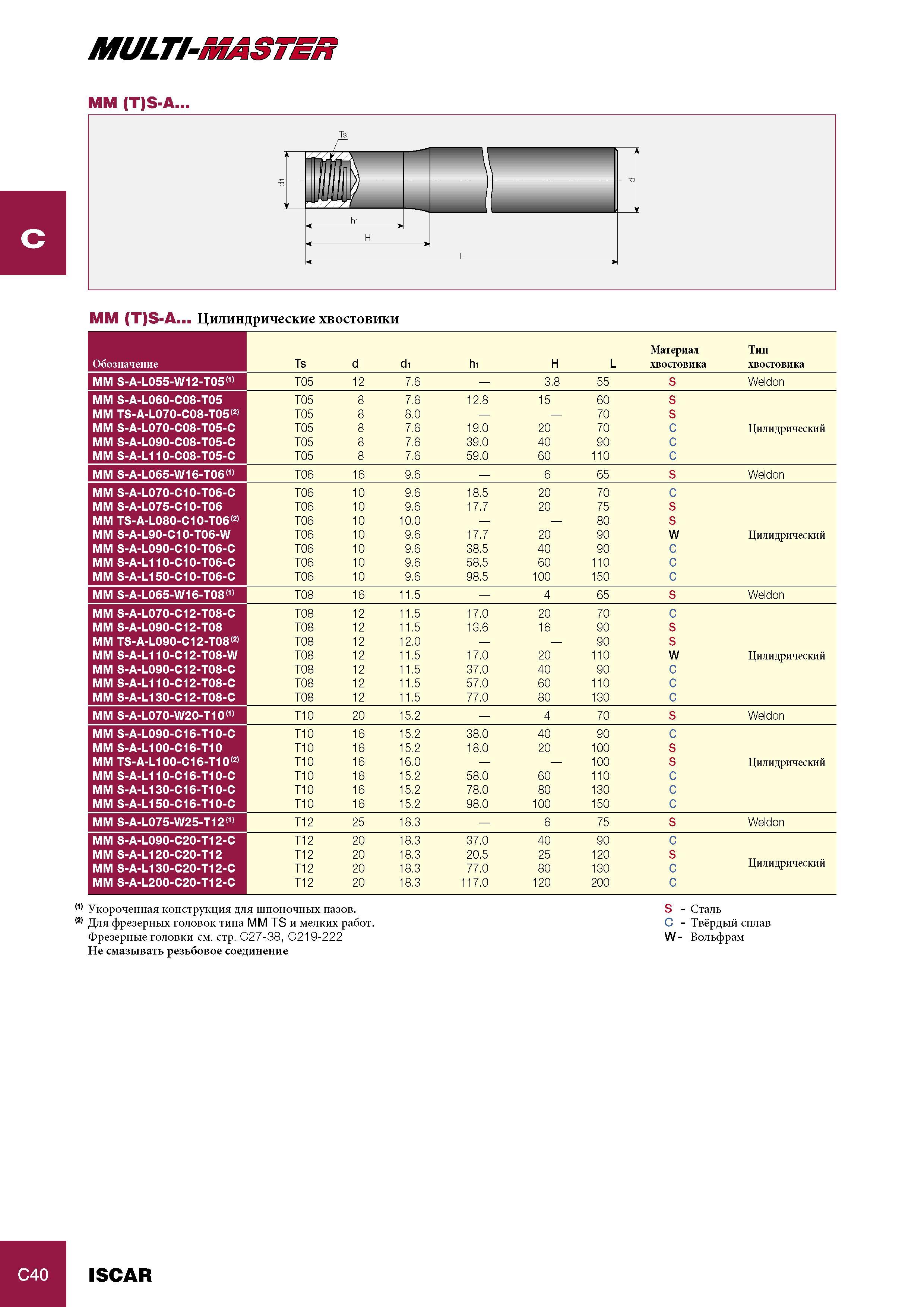

Цилиндрические хвостовики Iscar MULTI-MASTER MM (T)S-A Ts MM (T)S-A Обозначение Ts d di hi H L Материал хвостовика Тип хвостовика MM S-A-L055-W12-T05111 T05

Цилиндрические хвостовики Iscar MULTI-MASTER MM (T)S-A Ts MM (T)S-A Обозначение Ts d di hi H L Материал хвостовика Тип хвостовика MM S-A-L055-W12-T05111 T05 12 7.6 3.8 55 S Weldon MM S-A-L060-C08-T05 T05 8 7.6 12.8 15 60 S MM TS-A-L070-C08-T05121 T05 8 8.0 70 S MM S-A-L070-C08-T05-C T05 8 7.6 19.0 20 70 C Цилидрический MM S-A-L090-C08-T05-C T05 8 7.6 39.0 40 90 C MM S-A-L110-C08-T05-C T05 8 7.6 59.0 60 110 C MM S-A-L065-W16-T06111 T06 16 9.6 6 65 S Weldon MM S-A-L070-C10-T06-C T06 10 9.6 18.5 20 70 C MM S-A-L075-C10-T06 T06 10 9.6 17.7 20 75 S MM TS-A-L080-C10-T06121 T06 10 10.0 80 S MM S-A-L90-C10-T06-W T06 10 9.6 17.7 20 90 W Цилидрический MM S-A-L090-C10-T06-C T06 10 9.6 38.5 40 90 C MM S-A-L110-C10-T06-C T06 10 9.6 58.5 60 110 C MM S-A-L150-C10-T06-C T06 10 9.6 98.5 100 150 C MM S-A-L065-W16-T08111 T08 16 11.5 4 65 S Weldon MM S-A-L070-C12-T08-C T08 12 11.5 17.0 20 70 C MM S-A-L090-C12-T08 T08 12 11.5 13.6 16 90 S MM TS-A-L090-C12-T08121 T08 12 12.0 90 S MM S-A-L110-C12-T08-W T08 12 11.5 17.0 20 110 W Цилидрический MM S-A-L090-C12-T08-C T08 12 11.5 37.0 40 90 C MM S-A-L110-C12-T08-C T08 12 11.5 57.0 60 110 C MM S-A-L130-C12-T08-C T08 12 11.5 77.0 80 130 C MM S-A-L070-W20-T10111 T10 20 15.2 4 70 S Weldon MM S-A-L090-C16-T10-C T10 16 15.2 38.0 40 90 C MM S-A-L100-C16-T10 T10 16 15.2 18.0 20 100 S MM TS-A-L100-C16-T10121 T10 16 16.0 100 S Цилидрический MM S-A-L110-C16-T10-C T10 16 15.2 58.0 60 110 C MM S-A-L130-C16-T10-C T10 16 15.2 78.0 80 130 C MM S-A-L150-C16-T10-C T10 16 15.2 98.0 100 150 C MM S-A-L075-W25-T12111 T12 25 18.3 6 75 S Weldon MM S-A-L090-C20-T12-C T12 20 18.3 37.0 40 90 C MM S-A-L120-C20-T12 T12 20 18.3 20.5 25 120 S MM S-A-L130-C20-T12-C T12 20 18.3 77.0 80 130 C Цилидрический MM S-A-L200-C20-T12-C T12 20 18.3 117.0 120 200 C (1) Укороченная конструкция для шпоночных пазов. S - Сталь Для фрезерных головок типа MM TS и мелких работ. C - Твёрдый сплав Фрезерные головки см. стр. C27-38, C219-222 W - Вольфрам Не смазывать резьбовое соединение C40 ISCAR
