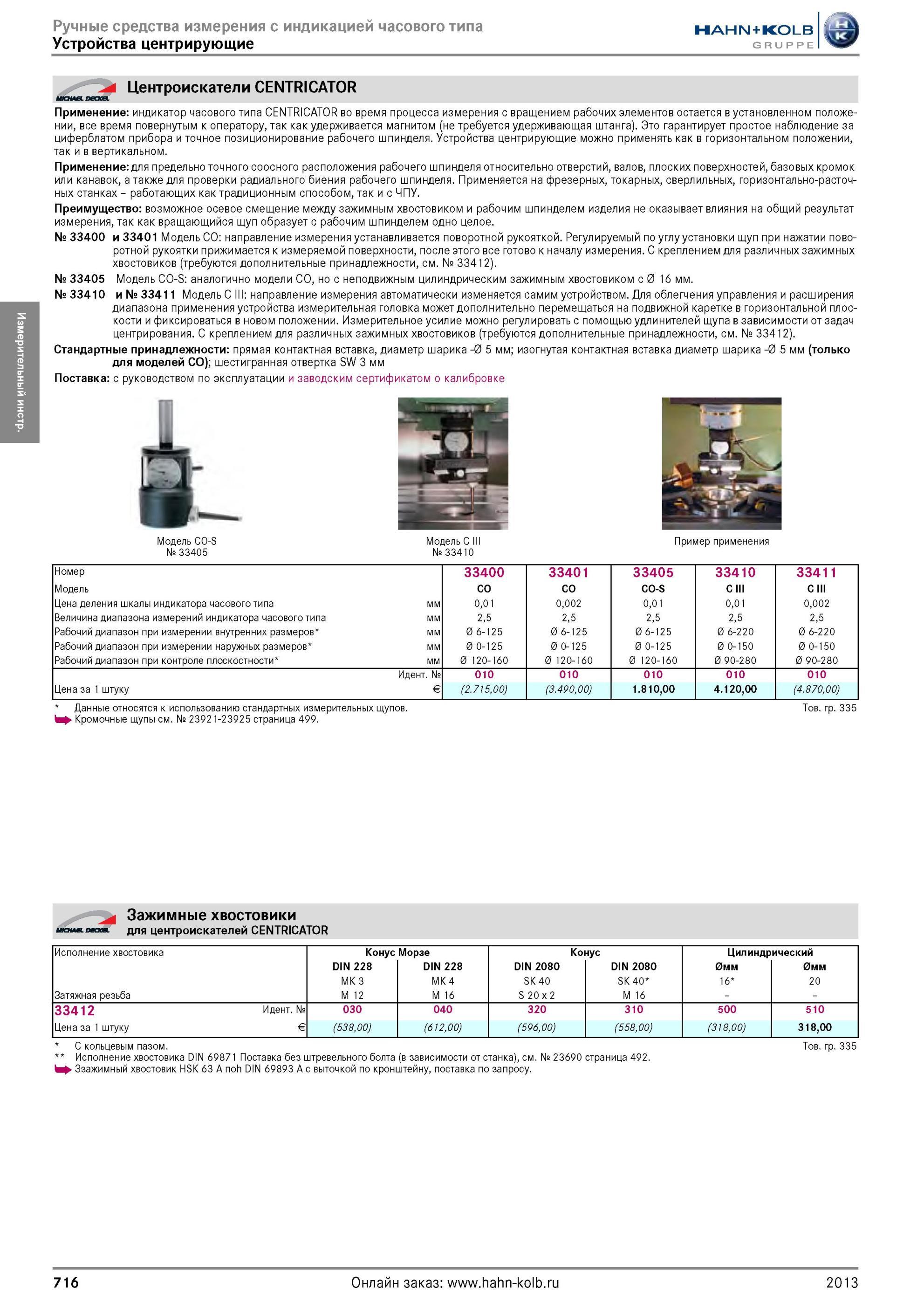

Центроискатели CENTRICATOR от Hahn Kolb Применение индикатор часового типа CENTRICATOR во время процесса измерения с вращением рабочих элементов остается в установленном положении, все время повернутым к оператору, так как удерживается магнитом (не требуется удерживающая штанга). Это гарантирует простое наблюдение за циферблатом прибора и точное позиционирование рабочего шпинделя. Устройства центрирующие можно применять как в горизонтальном положении, так и в вертикальном. Применение для предельно точного соосного расположения рабочего шпинделя относительно отверстий, валов, плоских поверхностей, базовых кромок или канавок, а также для проверки радиального биения рабочего шпинделя. Применяется на фрезерных, токарных, сверлильных, горизонтально-расточных станках работающих как традиционным способом, так и с ЧПУ. Преимущество возможное осевое смещение между зажимным хвостовиком и рабочим шпинделем изделия не оказывает влияния на общий результат измерения, так как вращающийся щуп образует с рабочим шпинделем одно целое. № 33400 и 33401 Модель CO направление измерения устанавливается поворотной рукояткой. Регулируемый по углу установки щуп при нажатии поворотной рукоятки прижимается к измеряемой поверхности, после этого все готово к началу измерения. С креплением для различных зажимных хвостовиков (требуются дополнительные принадлежности, см. № 33412). № 33405 Модель CO-S аналогично модели CO, но с неподвижным цилиндрическим зажимным хвостовиком с 0 16 мм. № 33410 и № 33411 Модель C III направление измерения автоматически изменяется самим устройством. Для облегчения управления и расширения диапазона применения устройства измерительная головка может дополнительно перемещаться на подвижной каретке в горизонтальной плоскости и фиксироваться в новом положении. Измерительное усилие можно регулировать с помощью удлинителей щупа в зависимости от задач центрирования. С креплением для различных зажимных хвостовиков (требуются дополнительные принадлежности, см. № 33412). Стандартные принадлежности прямая контактная вставка, диаметр шарика -0 5 мм; изогнутая контактная вставка диаметр шарика -0 5 мм (только для моделей CO); шестигранная отвертка SW 3 мм Поставка с руководством по эксплуатации и заводским сертификатом о калибровке а Модель CO-S Модель C III Пример применения № 33405 № 33410 Номер Модель Цена деления шкалы индикатора часового типа мм Величина диапазона измерений индикатора часового типа мм Рабочий диапазон при измерении внутренних размеров мм Рабочий диапазон при измерении наружных размеров мм Рабочий диапазон при контроле плоскостности мм 33400 CO 0,01 2,5 0 6-125 0 0-125 0 120-160 33401 CO 0,002 2,5 0 6-125 0 0-125 0 120-160 33405 CO-S 0,01 2,5 0 6-125 0 0-125 0 120-160 33410 C III 0,01 2,5 0 6-220 0 0-150 0 90-280 33411 C III 0,002 2,5 0 6-220 0 0-150 0 90-280 Идентификационный номер № Цена за 1 штуку Евро € 010 (2.715,00) 010 (3.490,00) 010 1.810,00 010 4.120,00 010 (4.870,00) Данные относятся к использованию стандартных измерительных щупов. Товарная группа 335 Кромочные щупы см. № 23921-23925 страница 499. Зажимные хвостовики мкмллоеава. для центроискателей CENTRICATOR Исполнение хвостовика Конус Морзе Конус Цилиндрический DIN 228 DIN 228 DIN 2080 DIN 2080 0мм 0мм MK 3 MK 4 SK 40 SK 40 16 20 Затяжная резьба M 12 M 16 S 20x2 M 16 33412 Идентификационный номер № 030 040 320 310 500 510 Цена за 1 штуку Евро € (538,00) (612,00) (596,00) (558,00) (318,00) 318,00 С кольцевым пазом. Товарная группа 335 Исполнение хвостовика DIN 69871 Поставка без штревельного болта (в зависимости от станка), см. № 23690 страница 492. Ззажимный хвостовик HSK 63 A поЬ DIN 69893 A с выточкой по кронштейну, поставка по запросу. 716 2013
