579 Каталог INGERSOLL 2014 Фрезерный инструмент Инструментальная оснастка Сверла Стр.575 |
|||||

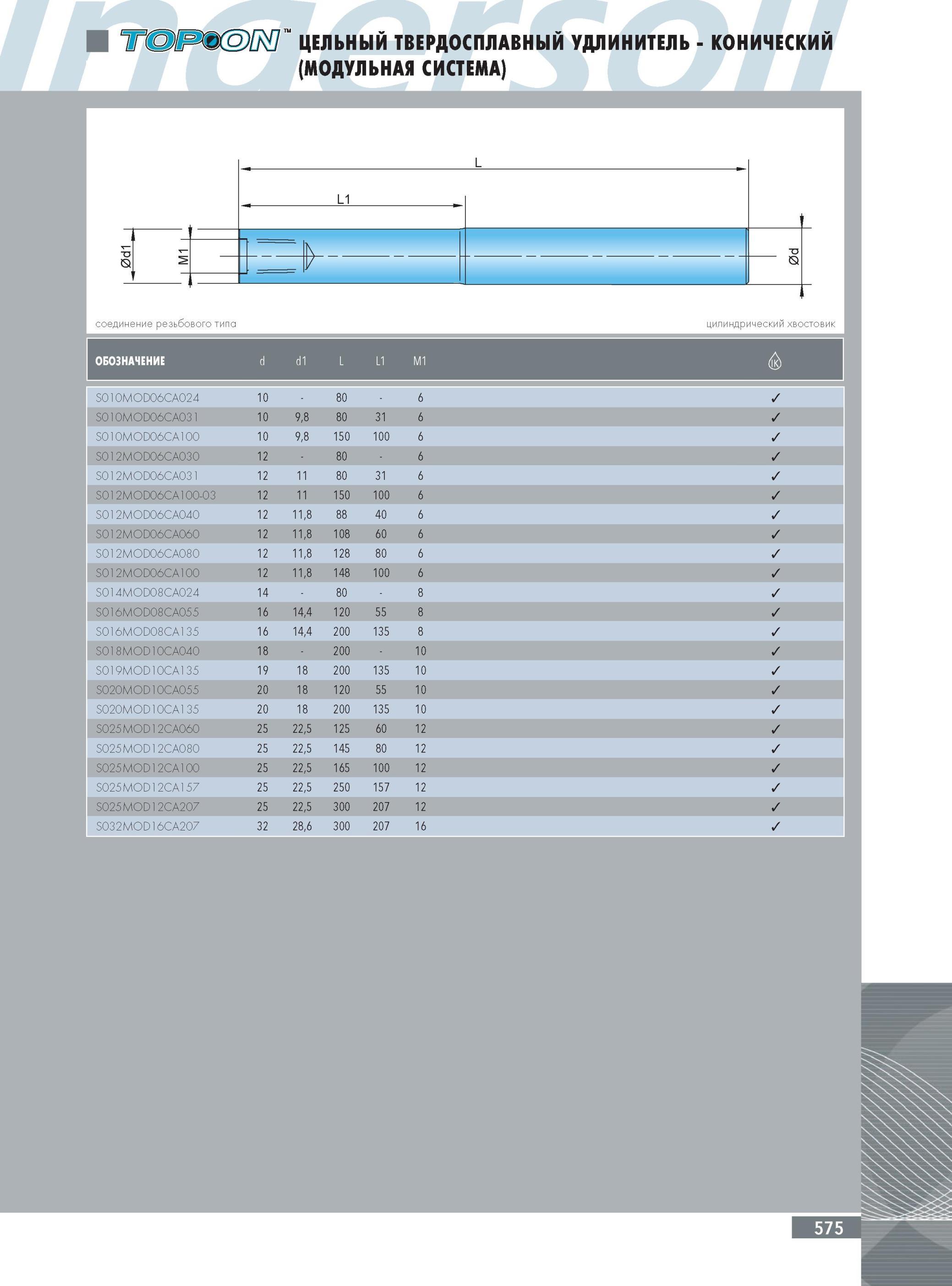

ЦЕЛЬНЫЙ ТВЕРДОСПЛАВНЫЙ УДЛИНИТЕЛЬ INGERSOLL КОНИЧЕСКИЙ (МОДУЛЬНАЯ СИСТЕМА) L1 соединение резьбового типе цилиндрическим хвостовик Инструментальная оснастка IngeЦЕЛЬНЫЙ ТВЕРДОСПЛАВНЫЙ УДЛИНИТЕЛЬ INGERSOLL КОНИЧЕСКИЙ (МОДУЛЬНАЯ СИСТЕМА) L1 соединение резьбового типе цилиндрическим хвостовик Инструментальная оснастка Ingersoll Обозначение d d1 L L1 M1 S010MOD06CA024 10 80 6 S010MOD06CA031 10 9,8 80 31 6 S010MOD06CA100 10 9,8 150 100 6 S012MOD06CA030 12 80 6 S012MOD06CA031 12 11 80 31 6 S012MOD06CA100-03 12 11 150 100 6 S012MOD06CA040 12 11,8 88 40 6 S012MOD06CA060 12 11,8 108 60 6 S012MOD06CA080 12 11,8 128 80 6 S012MOD06CA100 12 11,8 148 100 6 S014MOD08CA024 14 80 8 S016MOD08CA055 16 14,4 120 55 8 S016MOD08CA135 16 14,4 200 135 8 S018MOD10CA040 18 200 10 S019MOD10CA135 19 18 0 0 2 135 10 S020MOD10CA055 20 18 120 55 10 S020MOD10CA135 20 18 0 0 2 135 10 S025MOD12CA060 25 22,5 125 60 12 S025MOD12CA080 25 22,5 145 80 12 S025MOD12CA100 25 22,5 165 100 12 S025MOD12CA157 25 22,5 250 157 12 S025MOD12CA207 25 22,5 300 207 12 S032MOD16CA207 32 28,6 300 207 16 L |
|||||
