283 Каталог KORLOY 2011 Металлорежущий инструмент сборный и твердосплавный Стр.D51 |
|||||

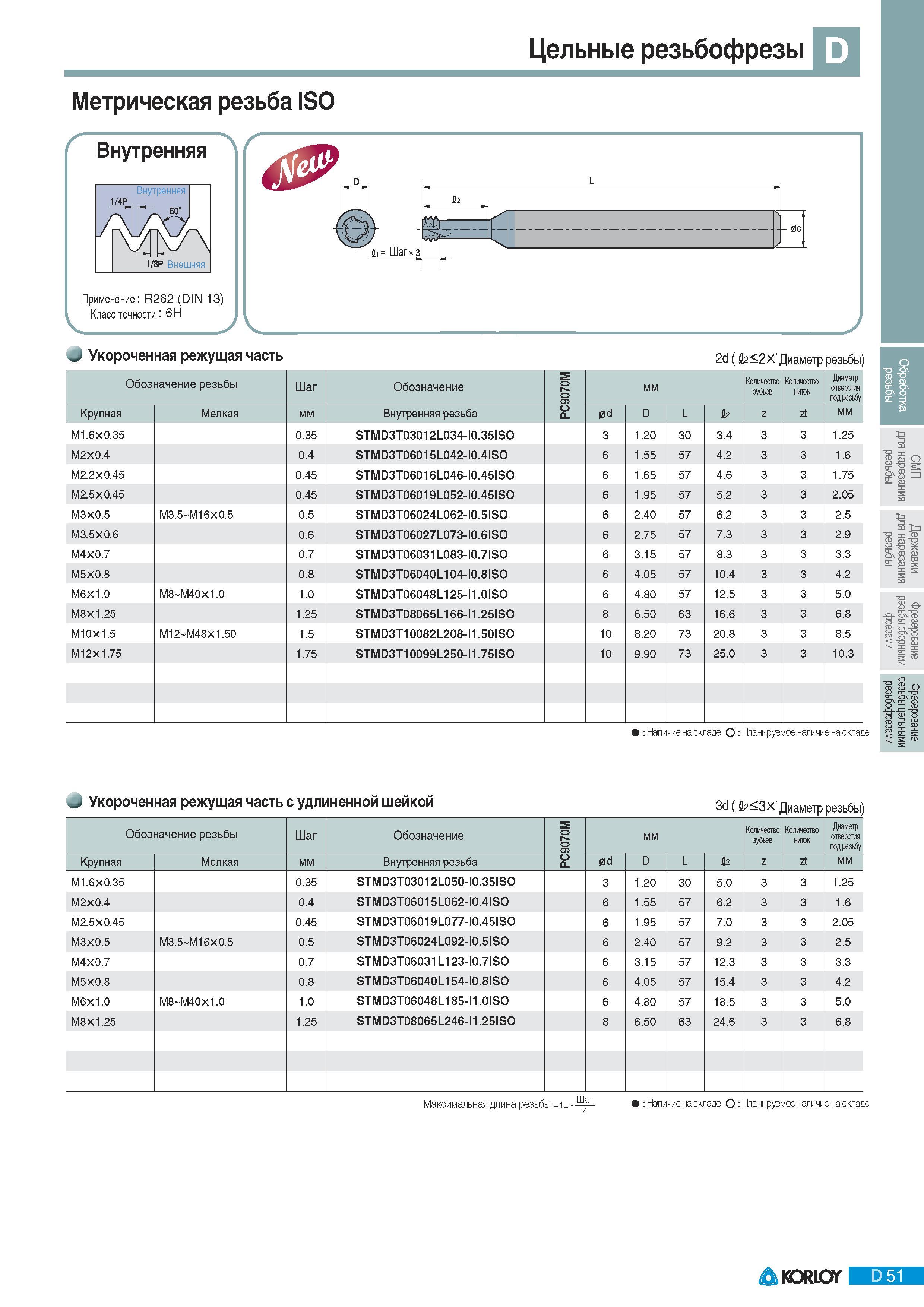

Цельные резьбофрезы Korloy Метрическая резьба ISO Укороченная режущая часть 2d (fc2x' Диаметр резьбы) Обозначение резьбы Шаг Обозначение M 0 7 0 9 C P мм КЦельные резьбофрезы Korloy Метрическая резьба ISO Укороченная режущая часть 2d (fc2x' Диаметр резьбы) Обозначение резьбы Шаг Обозначение M 0 7 0 9 C P мм Количество зубьев Количество ниток Диаметр отверстия под резьбу Крупная Мелкая мм Внутренняя резьба 0d D L z zt мм M1.6x0.35 0.35 STMD3T03012L034-I0.35ISO 3 1.20 30 3.4 3 3 1.25 M2X0.4 0.4 STMD3T06015L042-I0.4ISO 6 1.55 57 4.2 3 3 1.6 M2.2X0.45 0.45 STMD3T06016L046-I0.45ISO 6 1.65 57 4.6 3 3 1.75 M2.5x0.45 0.45 STMD3T06019L052-I0.45ISO 6 1.95 57 5.2 3 3 2.05 M3X0.5 M3.5-M16X0.5 0.5 STMD3T06024L062-I0.5ISO 6 2.40 57 6.2 3 3 2.5 M3.5X0.6 0.6 STMD3T06027L073-I0.6ISO 6 2.75 57 7.3 3 3 2.9 M4X0.7 0.7 STMD3T06031L083-I0.7ISO 6 3.15 57 8.3 3 3 3.3 M5X0.8 0.8 STMD3T06040L104-I0.8ISO 6 4.05 57 10.4 3 3 4.2 M6X1.0 M8-M40X1.0 1.0 STMD3T06048L125-I1.0ISO 6 4.80 57 12.5 3 3 5.0 M8X1.25 1.25 STMD3T08065L166-I1.25ISO 8 6.50 63 16.6 3 3 6.8 M1 X 1.5 M12-M48X1.50 1.5 STMD3T10082L208-I1.50ISO 10 8.20 73 20.8 3 3 8.5 M12X1.75 1.75 STMD3T10099L250-I1.75ISO 10 9.90 73 25.0 3 3 10.3 ля рИ е Tzr -R- а cd р 1р то ТУ' -р о Наличие ка складе О Плануруэмое наличие на скллде -J Укороченная режущая часть c удлиненной шейкой 3d ((Ь Х'Диаметр резьбы) Обозначение резьбы Шаг Обозначение M 0 7 0 9 C P мм Количество зубьев Количество ниток Диаметр отверстия под резьбу Крупная Мелкая мм Внутренняя резьба 0d D L z zt мм M1.6x0.35 0.35 STMD3T03012L050-I0.35ISO 3 1.20 30 5.0 3 3 1.25 M2X0.4 0.4 STMD3T06015L062-I0.4ISO 6 1.55 57 6.2 3 3 1.6 M2.5X0.45 0.45 STMD3T06019L077-I0.45ISO 6 1.95 57 7.0 3 3 2.05 M3X0.5 M3.5 M16x0.5 0.5 STMD3T06024L092-I0.5ISO 6 2.40 57 9.2 3 3 2.5 M4X0.7 0.7 STMD3T06031L123-I0.7ISO 6 3.15 57 12.3 3 3 3.3 M5X0.8 0.8 STMD3T06040L154-I0.8ISO 6 4.05 57 15.4 3 3 4.2 M6X1.0 M8-M40X1.0 1.0 STMD3T06048L185-I1.0ISO 6 4.80 57 18.5 3 3 5.0 M8X1.25 1.25 STMD3T08065L246-I1.25ISO 8 6.50 63 24.6 3 3 6.8 Максимальная длина резьбы 1L Щ-р Наличие ка складе О Пл-нуруэмоэ наличие на с кллде KORLOY D 51 |
|||||
