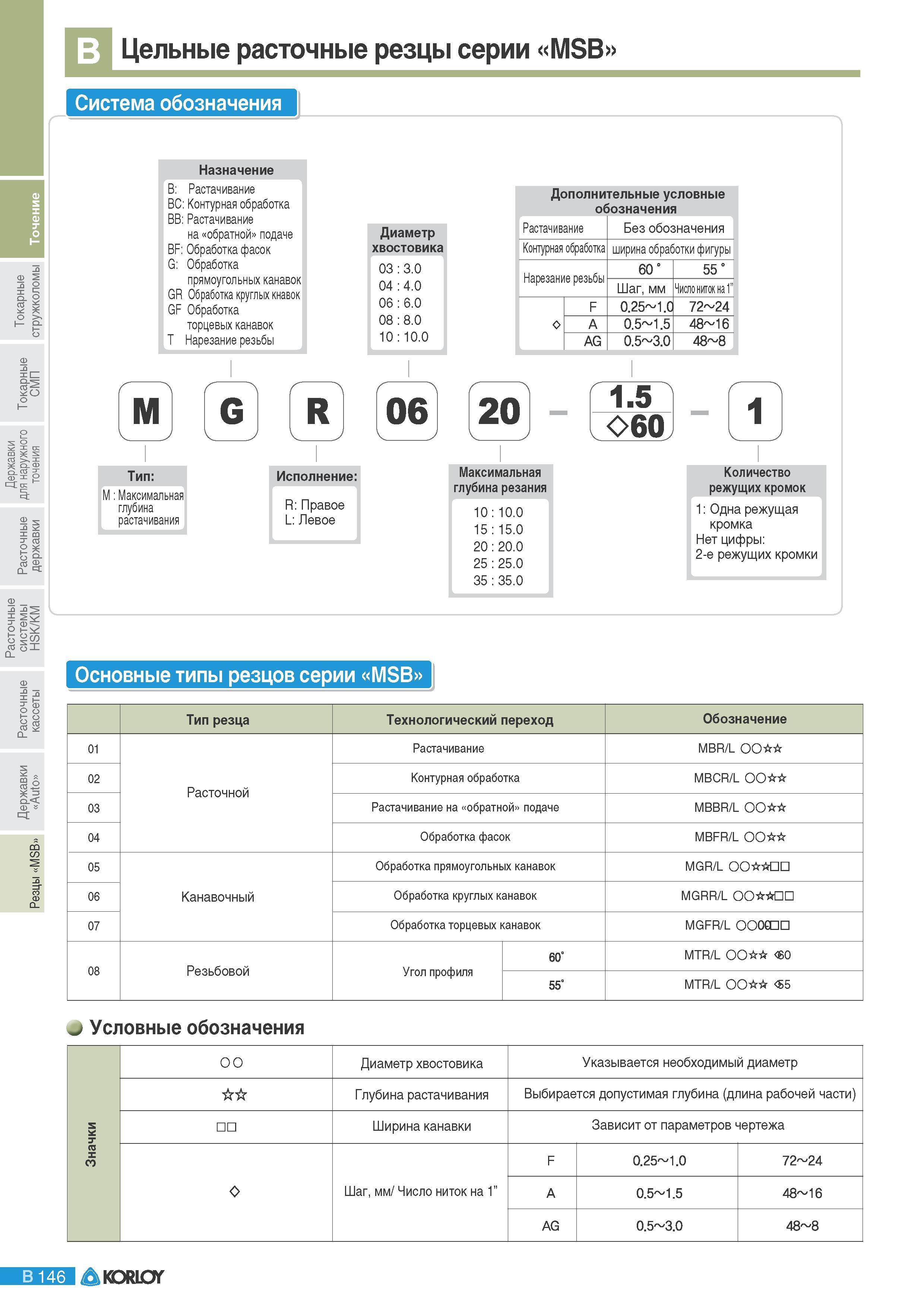

Цельные расточные токарные резцы Korloy серии MSB Система обозначения Назначение B Растачивание BC Контурная обработка BB Растачивание на обратной подаче B

Цельные расточные токарные резцы Korloy серии MSB Система обозначения Назначение B Растачивание BC Контурная обработка BB Растачивание на обратной подаче BF Обработка фасок G Обработка прямоугольных канавок GR Обработка круглых кнавок GF Обработка торцевых канавок T Нарезание резьбы М Тип Исполнение M Максимальная R Правое глубина растачивания L Левое Дополнительные условные обозначения Диаметр хвостовика 03 3.0 04 4.0 06 6.0 08 8.0 10 10.0 Растачивание Без обозначения Контурная обработка ширина обработки фигуры Нарезание резьбы О 55 Шаг мм Число ниток на 1 0 F 0.25 1.0 72 24 А 0.5 1.5 48 16 AG 0.5 3.0 48 8 1.5 060 V J Максимальная Количество глубина резания режущих кромок 10 10.0 1 Одна режущая 15 15.0 20 20.0 25 25.0 35 35.0 кромка Нет цифры 2-е режущих кромки Основные типы резцов серии MSB Тип резца Технологический переход Обозначение 01 Расточной Растачивание MBR/L ОО 02 Контурная обработка MBCR/L ОО 03 Растачивание на обратной подаче MBBR/L ОО 04 Обработка фасок MBFR/L ОО 05 Канавочный Обработка прямоугольных канавок MGR/L 00 06 Обработка круглых канавок MGRR/L 00 07 Обработка торцевых канавок MGFR/L ОООО 08 Резьбовой Угол профиля 60" MTR/L ОО 80 55" MTR/L ОО 55 О св Q X рС Условные обозначения 00 Диаметр хвостовика Указывается необходимый диаметр Глубина растачивания Выбирается допустимая глубина (длина рабочей части) Ширина канавки Зависит от параметров чертежа 0 Шаг мм Число ниток на 1 F 0.25 1.0 72 24 А 0.5 1.5 48 16 AG 0.5 3.0 48 8 у B 146 KORLOY
