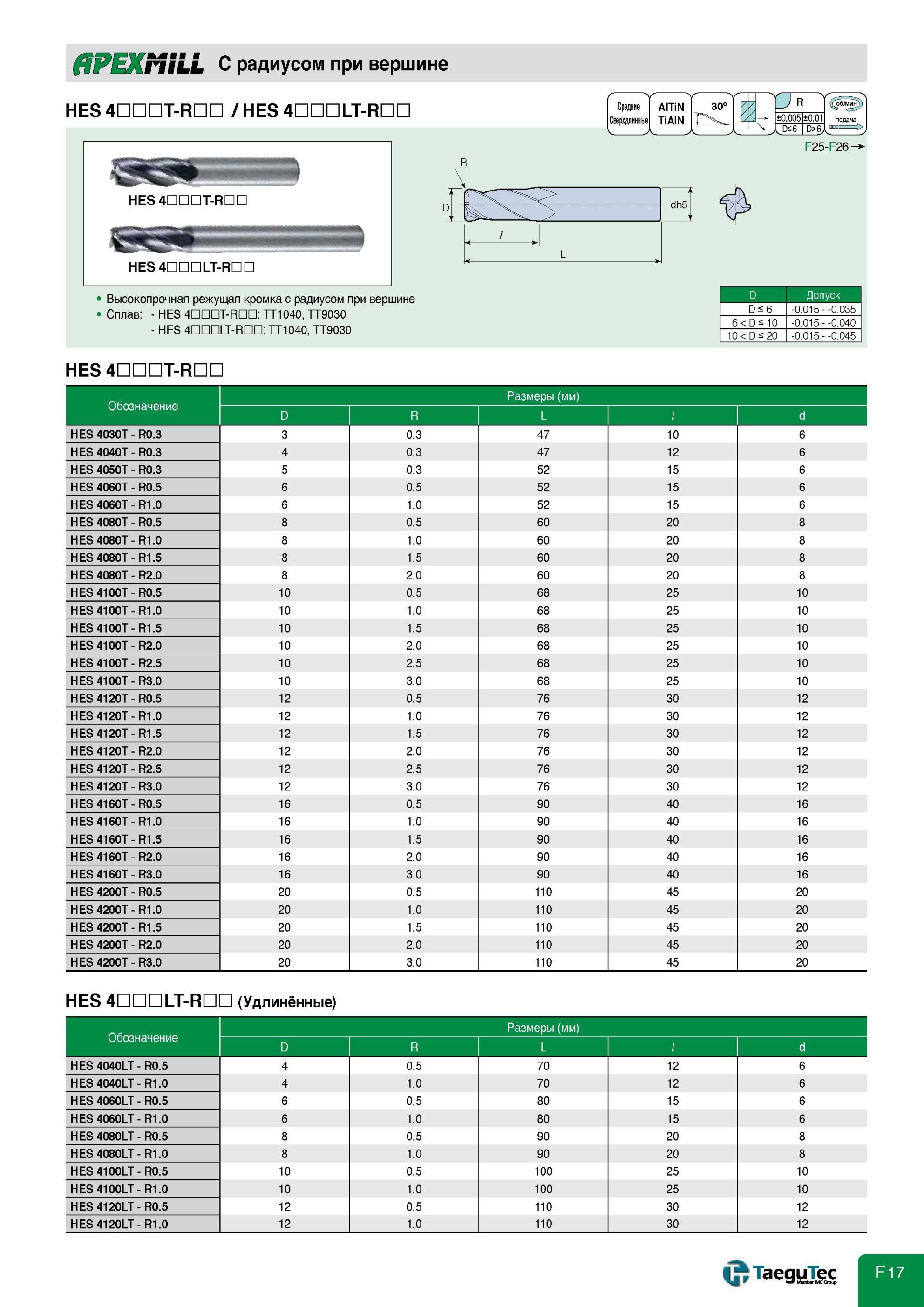

699 Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр.F17 |
|||||
Цельные концевые фрезы Taegutec из твердого сплава с четырьмя режущими кромками с радиусом при вершине Серия инструмента для фрезерования APEXMILL ХвостовЦельные концевые фрезы Taegutec из твердого сплава с четырьмя режущими кромками с радиусом при вершине Серия инструмента для фрезерования APEXMILL Хвостови С радиусом при вершине HES4DDnT-Rnn / HES 4 1_Т-ВПП Средние Сверхдлинные f AlTiN TiAIN С Y 30° "N U R ] f Коб/минУ) подача ±0.005 ±0.01 4 A A A A Da6 D"6A 'J F25-F26- R Высокопрочная режущая кромка с радиусом при вершине Сплав - HES 4 Т-НПП ТТ1040, ТТ9030 - HES 4DnnLT-RDn ТТ1040, ТТ9030 D Допуск D 6 -0.015 0.035 6 D 10 -0.015 0.040 10 D 20 -0.015 0.045 HES 4DDnT-Rnn Обозначение Размеры (мм) D R L d HES 4030T - R0.3 3 0.3 47 10 6 HES 4040T - R0.3 4 0.3 47 12 6 HES 4050T - R0.3 5 0.3 52 15 6 HES 4060T - R0.5 6 0.5 52 15 6 HES 4060T - R1.0 6 1.0 52 15 6 HES 4080T - R0.5 8 0.5 60 20 8 HES 4080T - R1.0 8 1.0 60 20 8 HES 4080T - R1.5 8 1.5 60 20 8 HES 4080T - R2.0 8 2.0 60 20 8 HES 4100T - R0.5 10 0.5 68 25 10 HES 4100T - R1.0 10 1.0 68 25 10 HES 4100T - R1.5 10 1.5 68 25 10 HES 4100T - R2.0 10 2.0 68 25 10 HES 4100T - R2.5 10 2.5 68 25 10 HES 4100T - R3.0 10 3.0 68 25 10 HES 4120T - R0.5 12 0.5 76 30 12 HES 4120T - R1.0 12 1.0 76 30 12 HES 4120T - R1.5 12 1.5 76 30 12 HES 4120T - R2.0 12 2.0 76 30 12 HES 4120T - R2.5 12 2.5 76 30 12 HES 4120T - R3.0 12 3.0 76 30 12 HES 4160T - R0.5 16 0.5 90 40 16 HES 4160T - R1.0 16 1.0 90 40 16 HES 4160T - R1.5 16 1.5 90 40 16 HES 4160T - R2.0 16 2.0 90 40 16 HES 4160T - R3.0 16 3.0 90 40 16 HES 4200T - R0.5 20 0.5 110 45 20 HES 4200T - R1.0 20 1.0 110 45 20 HES 4200T - R1.5 20 1.5 110 45 20 HES 4200T - R2.0 20 2.0 110 45 20 HES 4200T - R3.0 20 3.0 110 45 20 HES 4DDnLT-Rnn (Удлинённые) Обозначение Размеры (мм) D R L d HES 4040LT - R0.5 4 0.5 70 12 6 HES 4040LT - R1.0 4 1.0 70 12 6 HES 4060LT - R0.5 6 0.5 80 15 6 HES 4060LT - R1.0 6 1.0 80 15 6 HES 4080LT - R0.5 8 0.5 90 20 8 HES 4080LT - R1.0 8 1.0 90 20 8 HES 4100LT - R0.5 10 0.5 100 25 10 HES 4100LT - R1.0 10 1.0 100 25 10 HES 4120LT - R0.5 12 0.5 110 30 12 HES 4120LT - R1.0 12 1.0 110 30 12 UTaeguTec Mentjef MC Gn>4> |
|||||
