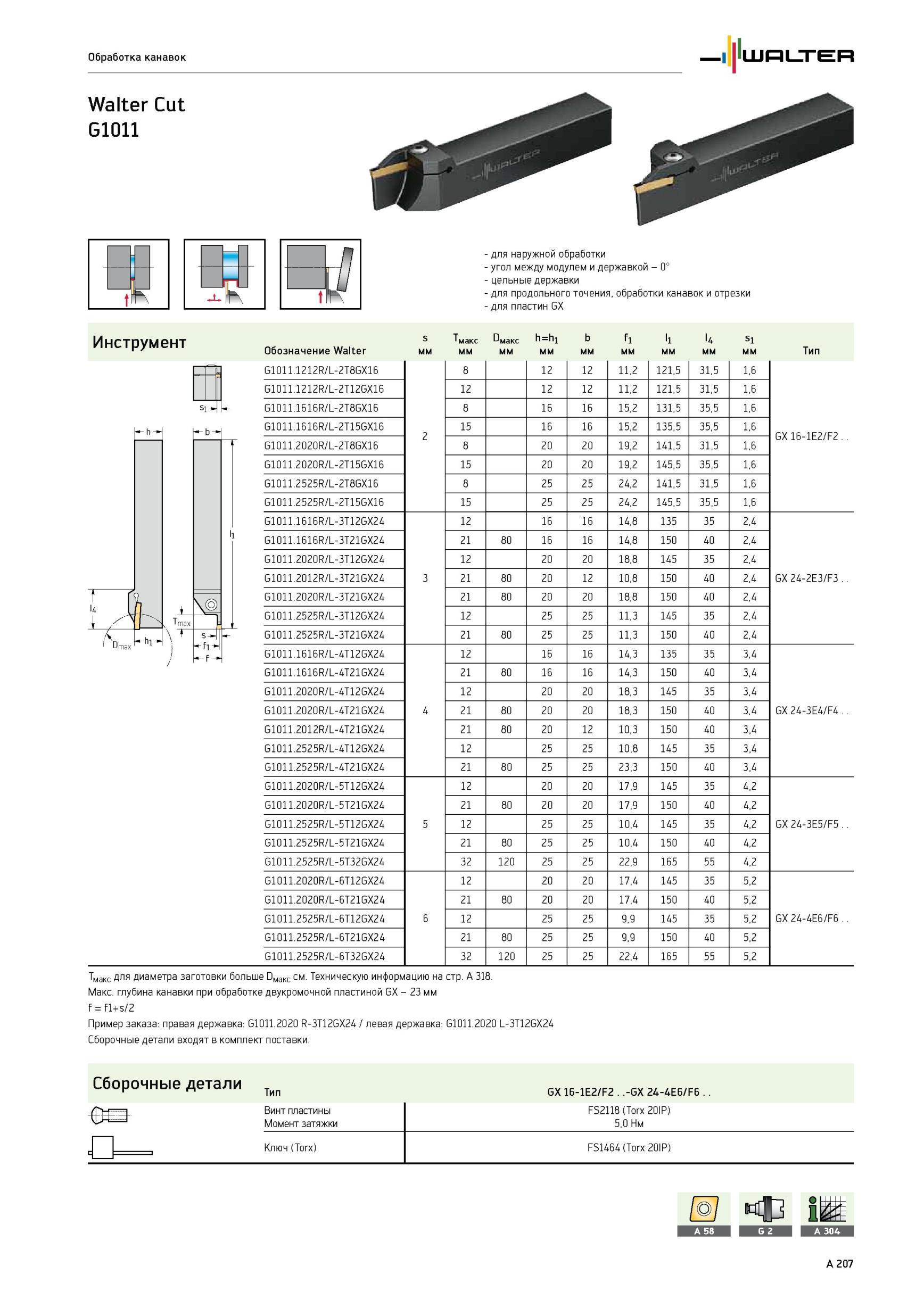

Цельные державки Walter для продольного точения, обработки канавок и отрезки для пластин GX Инструмент Обозначение Обработка канавок Walter Cut G1011 для наружной обработки угол между модулем и державкой - 0° мм 1 макс мм макс мм h=h1 мм b мм f1 мм l1 мм u мм s1 мм Тип G1011.1212R/L-2T8GX16 2 8 12 12 11,2 121,5 31,5 1,6 GX 16-1E2/F2 G1011.1212R/L-2T12GX16 12 12 12 11,2 121,5 31,5 1,6 G1011.1616R/L-2T8GX16 8 16 16 15,2 131,5 35,5 1,6 G1011.1616R/L-2T15GX16 15 16 16 15,2 135,5 35,5 1,6 G1011.2020R/L-2T8GX16 8 20 20 19,2 141,5 31,5 1,6 G1011.2020R/L-2T15GX16 15 20 20 19,2 145,5 35,5 1,6 G1011.2525R/L-2T8GX16 8 25 25 24,2 141,5 31,5 1,6 G1011.2525R/L-2T15GX16 15 25 25 24,2 145,5 35,5 1,6 G1011.1616R/L-3T12GX24 3 12 16 16 14,8 135 35 2,4 GX 24-2E3/F3 G1011.1616R/L-3T21GX24 21 80 16 16 14,8 150 40 2,4 G1011.2020R/L-3T12GX24 12 20 20 18,8 145 35 2,4 G1011.2012R/L-3T21GX24 21 80 20 12 10,8 150 40 2,4 G1011.2020R/L-3T21GX24 21 80 20 20 18,8 150 40 2,4 G1011.2525R/L-3T12GX24 12 25 25 11,3 145 35 2,4 G1011.2525R/L-3T21GX24 21 80 25 25 11,3 150 40 2,4 G1011.1616R/L-4T12GX24 4 12 16 16 14,3 135 35 3,4 GX 24-3E4/F4 G1011.1616R/L-4T21GX24 21 80 16 16 14,3 150 40 3,4 G1011.2020R/L-4T12GX24 12 20 20 18,3 145 35 3,4 G1011.2020R/L-4T21GX24 21 80 20 20 18,3 150 40 3,4 G1011.2012R/L-4T21GX24 21 80 20 12 10,3 150 40 3,4 G1011.2525R/L-4T12GX24 12 25 25 10,8 145 35 3,4 G1011.2525R/L-4T21GX24 21 80 25 25 23,3 150 40 3,4 G1011.2020R/L-5T12GX24 5 12 20 20 17,9 145 35 4,2 GX 24-3E5/F5.. G1011.2020R/L-5T21GX24 21 80 20 20 17,9 150 40 4,2 G1011.2525R/L-5T12GX24 12 25 25 10,4 145 35 4,2 G1011.2525R/L-5T21GX24 21 80 25 25 10,4 150 40 4,2 G1011.2525R/L-5T32GX24 32 120 25 25 22,9 165 55 4,2 G1011.2020R/L-6T12GX24 6 12 20 20 17,4 145 35 5,2 GX 24-4E6/F6 G1011.2020R/L-6T21GX24 21 80 20 20 17,4 150 40 5,2 G1011.2525R/L-6T12GX24 12 25 25 9,9 145 35 5,2 G1011.2525R/L-6T21GX24 21 80 25 25 9,9 150 40 5,2 G1011.2525R/L-6T32GX24 32 120 25 25 22,4 165 55 5,2 Тмакс для диаметра заготовки больше Dмакс см. Техническую информацию на стр. A 318. Максимальная глубина канавки при обработке двукромочной пластиной GX - 23 мм f f1+s/2 Пример заказа правая державка G1011.2020 R-3T12GX24 / левая державка G1011.2020 L-3T12GX24 Сборочные детали входят в комплект поставки. Сборочные детали Тип GX 16-1E2/F2 -GX 24-4E6/F6 Винт пластины FS2118 (Torx 20IP) Момент затяжки 5,0 Нм Ключ (Torx) FS1464 (Torx 20IP) A 207
