82 Каталог SECO 2015 Концевые цельные фрезы для металлорежущих станков Стр.81 |
|||||

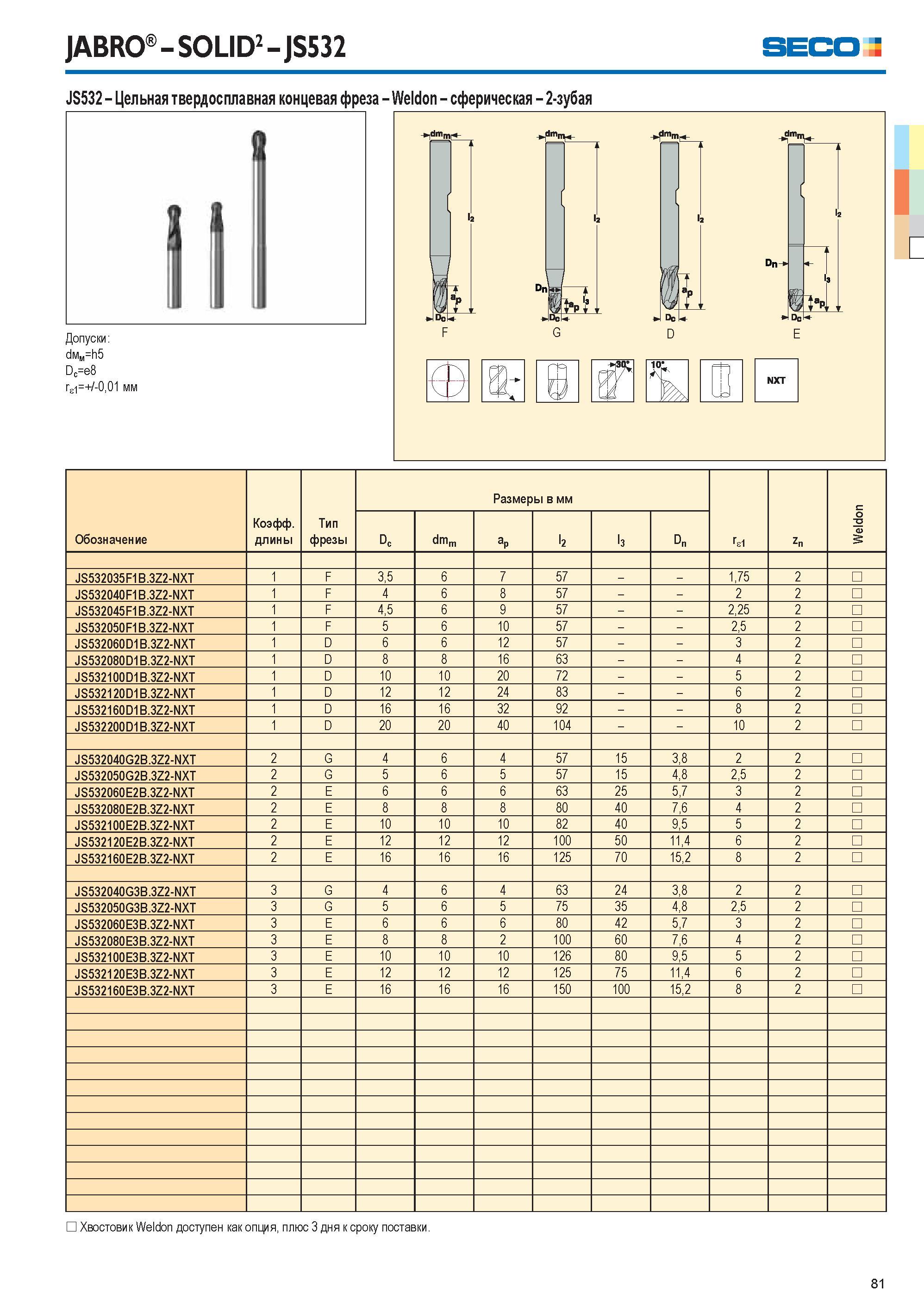

Цельная твердосплавная концевая фреза Seco Weldon сферическая 2-зубая Допуски diviM=h5 Dc=e8 rsi=+/-0,01 мм I С Обозначение JABRO SOLID2 JS532 Seco JS532 КоэффицЦельная твердосплавная концевая фреза Seco Weldon сферическая 2-зубая Допуски diviM=h5 Dc=e8 rsi=+/-0,01 мм I С Обозначение JABRO SOLID2 JS532 Seco JS532 Коэффициент длины Тип фрезы Размеры в мм Zn Weldon Dc dmm aP l2 l3 Dn JS532035F1B.3Z2-NXT 1 F 3,5 6 7 57 1,75 2 JS532040F1B.3Z2-NXT 1 F 4 6 8 57 2 2 JS532045F1B.3Z2-NXT 1 F 4,5 6 9 57 2,25 2 JS532050F1B.3Z2-NXT 1 F 5 6 10 57 2,5 2 JS532060D1B.3Z2-NXT 1 D 6 6 12 57 3 2 JS532080D1B.3Z2-NXT 1 D 8 8 16 63 4 2 JS532100D1B.3Z2-NXT 1 D 10 10 20 72 5 2 JS532120D1B.3Z2-NXT 1 D 12 12 24 83 6 2 JS532160D1B.3Z2-NXT 1 D 16 16 32 92 8 2 JS532200D1B.3Z2-NXT 1 D 20 20 40 104 10 2 JS532040G2B.3Z2-NXT 2 G 4 6 4 57 15 3,8 2 2 JS532050G2B.3Z2-NXT 2 G 5 6 5 57 15 4,8 2,5 2 JS532060E2B.3Z2-NXT 2 E 6 6 6 63 25 5,7 3 2 JS532080E2B.3Z2-NXT 2 E 8 8 8 80 40 7,6 4 2 JS532100E2B.3Z2-NXT 2 E 10 10 10 82 40 9,5 5 2 JS532120E2B.3Z2-NXT 2 E 12 12 12 100 50 11,4 6 2 JS532160E2B.3Z2-NXT 2 E 16 16 16 125 70 15,2 8 2 JS532040G3B.3Z2-NXT 3 G 4 6 4 63 24 3,8 2 2 JS532050G3B.3Z2-NXT 3 G 5 6 5 75 35 4,8 2,5 2 JS532060E3B.3Z2-NXT 3 E 6 6 6 80 42 5,7 3 2 JS532080E3B.3Z2-NXT 3 E 8 8 2 100 60 7,6 4 2 JS532100E3B.3Z2-NXT 3 E 10 10 10 126 80 9,5 5 2 JS532120E3B.3Z2-NXT 3 E 12 12 12 125 75 11,4 6 2 JS532160E3B.3Z2-NXT 3 E 16 16 16 150 100 15,2 8 2 Хвостовик Weldon доступен как опция, плюс 3 дня к сроку поставки. 81 |
|||||
