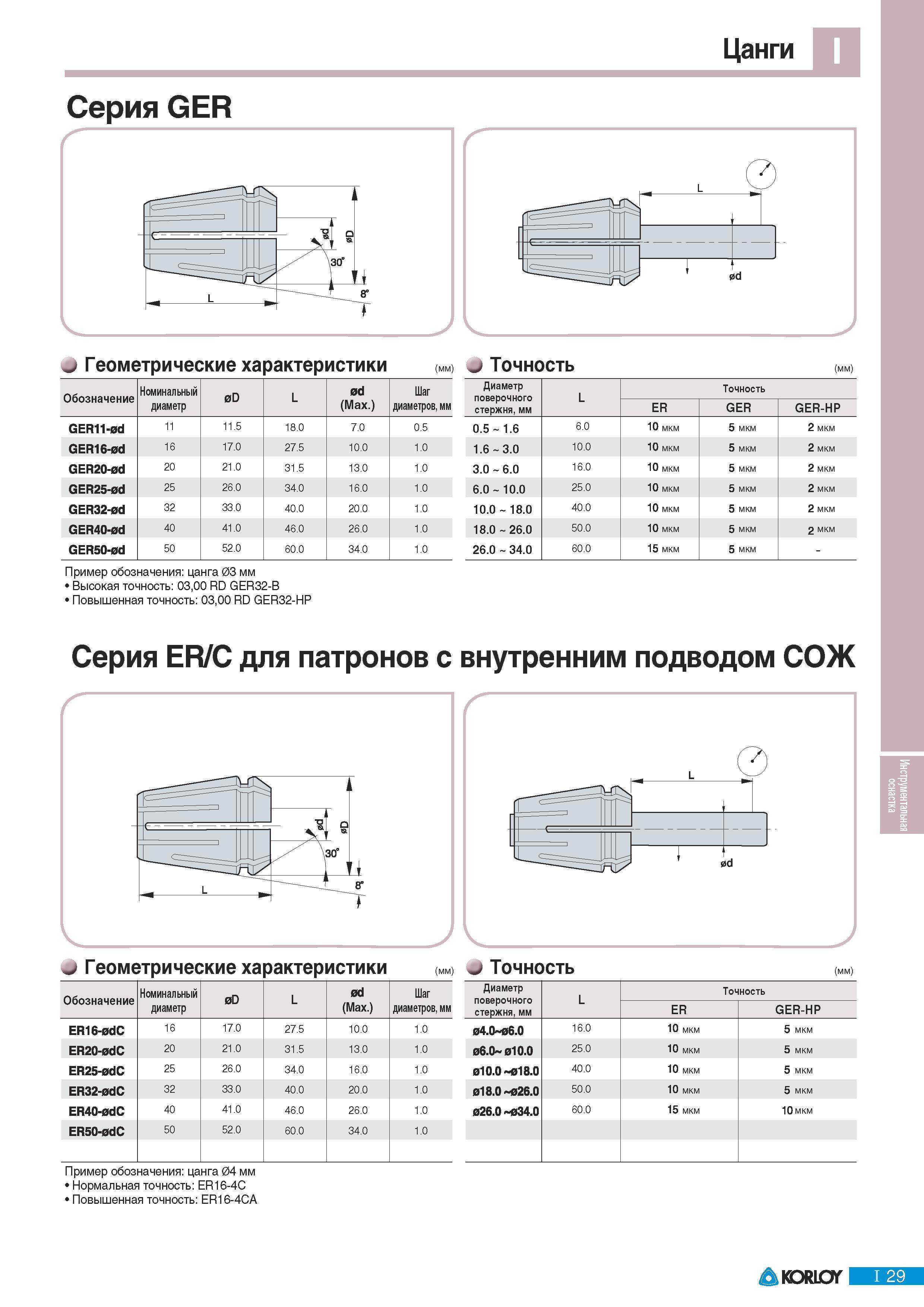

661 Каталог KORLOY 2011 Металлорежущий инструмент сборный и твердосплавный Стр.I29 |
|||||
Цанги Korloy Серия GER Геометрические характеристики Обозначение Номинальный диаметр 0D L 0d (Max ) Шаг диаметров мм GER11-0d 11 11 5 18 0 7 0 0 5 GER16-0dЦанги Korloy Серия GER Геометрические характеристики Обозначение Номинальный диаметр 0D L 0d (Max.) Шаг диаметров мм GER11-0d 11 11.5 18.0 7.0 0.5 GER16-0d 16 17.0 27.5 10.0 1.0 GER2O-0d 20 21.0 31.5 13.0 1.0 GER25-0d 25 26.0 34.0 16.0 1.0 GER32-0d 32 33.0 40.0 20.0 1.0 GER4O-0d 40 41.0 46.0 26.0 1.0 GER5O-0d 50 52.0 60.0 34.0 1.0 (мм) Пример обозначения цанга 03 мм Высокая точность 0300 RD GER32-B Повышенная точность 0300 RD GER32-HP (мм) Диаметр поверочного стержня мм L Точность ER GER GER-HP .6 .5 0. 6.0 10 мкм 5 мкм 2 мкм 1.6 3.0 10.0 10 мкм 5 мкм 2 мкм 3.0 6.0 16.0 10 мкм 5 мкм 2 мкм 6.0 10.0 25.0 10 мкм 5 мкм 2 мкм 10.0 18.0 40.0 10 мкм 5 мкм 2 мкм 18.0 26.0 50.0 10 мкм 5 мкм 2 мкм 26.0 34.0 60.0 15 мкм 5 мкм - Серия ER С для патронов с внутренним подводом СОЖ Геометрические характеристики Обозначение Номинальный диаметр 0D L 0d (Max.) Шаг диаметров мм ER16-0dC 16 17.0 27.5 10.0 1.0 ER2O-0dC 20 21.0 31.5 13.0 1.0 ER25-0dC 25 26.0 34.0 16.0 1.0 ER32-0dC 32 33.0 40.0 20.0 1.0 ER4O-0dC 40 41.0 46.0 26.0 1.0 ER5O-0dC 50 52.0 60.0 34.0 1.0 (мм) Пример обозначения цанга 04 мм Нормальная точность ER16-4C Повышенная точность ER16-4CA J Точность (мм) Диаметр поверочного стержня мм L Точность ER GER-HP 04.O 06.O 16.0 10 мкм 5 мкм 06.0-010.0 25.0 10 мкм 5 мкм 010.0 018.O 40.0 10 мкм 5 мкм 018.0 026.O 50.0 10 мкм 5 мкм 026.0 034.O 60.0 15 мкм Юмкм KORLOY 29 Инструментальная оснастка |
|||||
