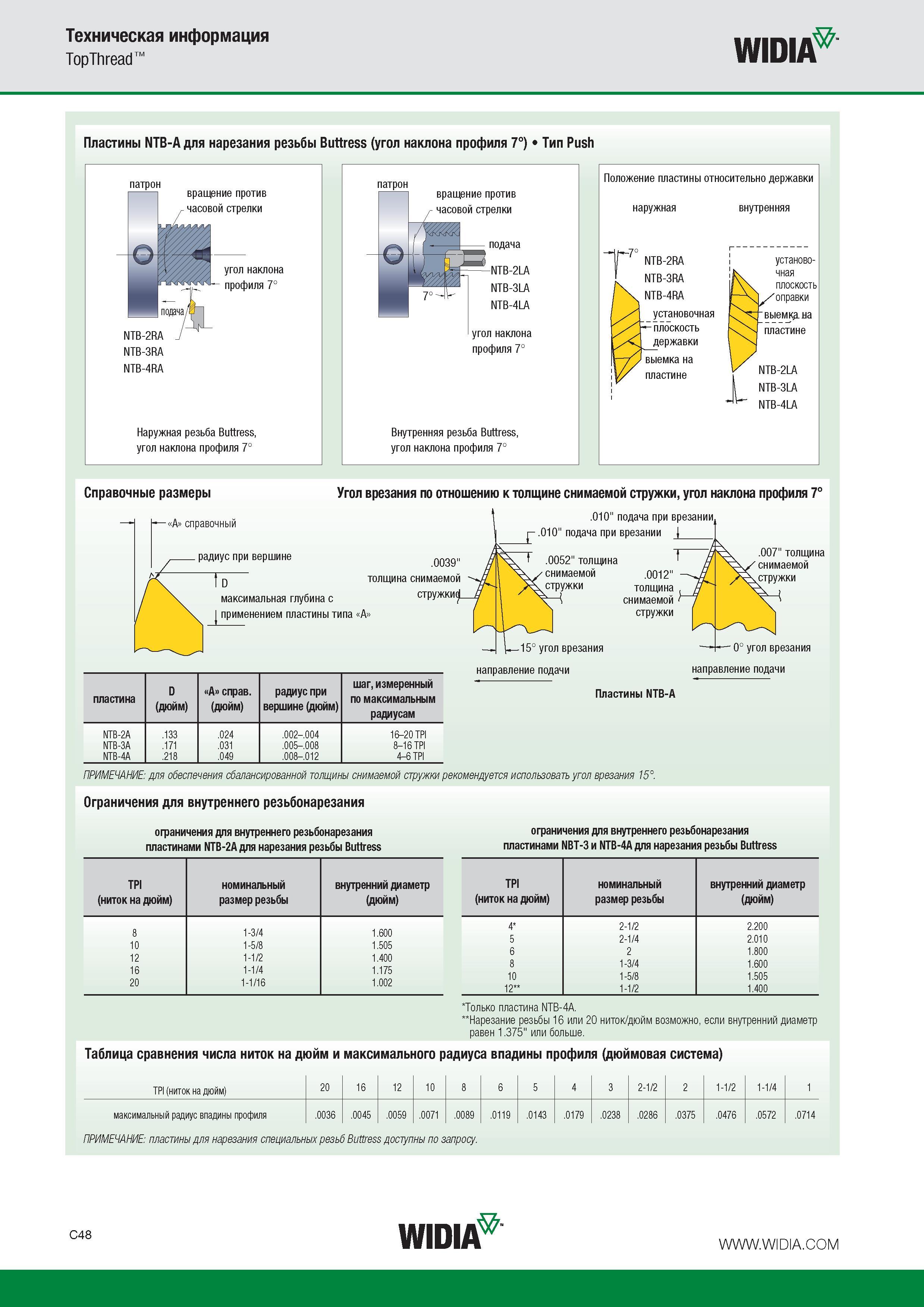

Таблица сравнения числа ниток на дюйм и максимального радиуса впадины профиля (дюймовая система) TPI (ниток на дюйм) 20 16 12 10 8 6 5 4 3 2-1 2 2 1-1 2 1-1 4 1 м

Таблица сравнения числа ниток на дюйм и максимального радиуса впадины профиля (дюймовая система) TPI (ниток на дюйм) 20 16 12 10 8 6 5 4 3 2-1 2 2 1-1 2 1-1 4 1 максимальный радиус впадины профиля .0036 .0045 .0059 .0071 .0089 .0119 .0143 .0179 .0238 .0286 .0375 .0476 .0572 .0714 ПРИМЕЧАНИЕ пластины для нарезания специальных резьб Buttress доступны по запросу. C48 WIDIA Техническая информация TopThread WIDIA Пластины NTB-A для нарезания резьбы Buttress (угол наклона профиля 7) Тип Push патрон NTB-3RA NTB-4RA Наружная резьба Buttress угол наклона профиля 7 патрон вращение против часовой стрелки ГА 1 подача LJ ШЛ NIB-2LA NTB-3LA NTB-4LA 7 '-IW угол наклона профиля 7 Внутренняя резьба Buttress угол наклона профиля 7 Положение пластины относительно державки наружная внутренняя V NTB-2RA NTB-3RA NTB-4RA установочная плоскость державки выемка на пластине 1 установочная плоскость оправки выемка на пластине NTB-2LA NTB-3LA NTB-4LA Справочные размеры - А справочный . радиус при вершине Угол врезания по отношению к толщине снимаемой стружки угол наклона профиля 7 .010" подача при врезании j- .010" подача при врезании J D максимальная глубина с I применением пластины типа А .0039" толщина снимаемой стружкий пластина D (дюйм) А справ. (дюйм) радиус при вершине (дюйм) шаг измеренный по максимальным радиусам NTB-2A .133 .024 .002 .004 16-20 TPI NTB-3A .171 .031 .005 .008 8-16 TPI NTB-4A .218 .049 .008 .012 4-6 TPI f .0052" толщина снимаемой .0012" стружки толщина снимаемой 1 стружки 15 угол врезания направление подачи Пластины NTB-A ПРИМЕЧАНИЕ для обеспечения сбалансированной толщины снимаемой стружки рекомендуется использовать угол врезания 15. Ограничения для внутреннего резьбонарезания .007" толщина снимаемой стружки - 0 угол врезания направление подачи ограничения для внутреннего резьбонарезания пластинами NTB-2A для нарезания резьбы Buttress ограничения для внутреннего резьбонарезания пластинами NBT-3 и NTB-4A для нарезания резьбы Buttress TPI (ниток на дюйм) номинальный размер резьбы внутренний диаметр (дюйм) 8 1-3 4 1.600 10 1-5 8 1.505 12 1-1 2 1.400 16 1-1 4 1.175 20 1-1 16 1.002 TPI (ниток на дюйм) номинальный размер резьбы внутренний диаметр (дюйм) 4 2-1 2 2.200 5 2-1 4 2.010 6 2 1.800 8 1-3 4 1.600 10 1-5 8 1.505 12 1-1 2 1.400 Только пластина NTB-4A. "Нарезание резьбы 16 или 20 ниток/дюйм возможно если внутренний диаметр равен 1.375" или больше.
