Сверлильный патрон для станков с ЧПУ (поз 1) зажимается при помощи торцевого ключа (поз 3), который в головке сверлильного патрона приводит в действие кони

Сверлильный патрон для станков с ЧПУ (поз 1) зажимается при помощи торцевого ключа (поз 3), который в головке сверлильного патрона приводит в действие кони

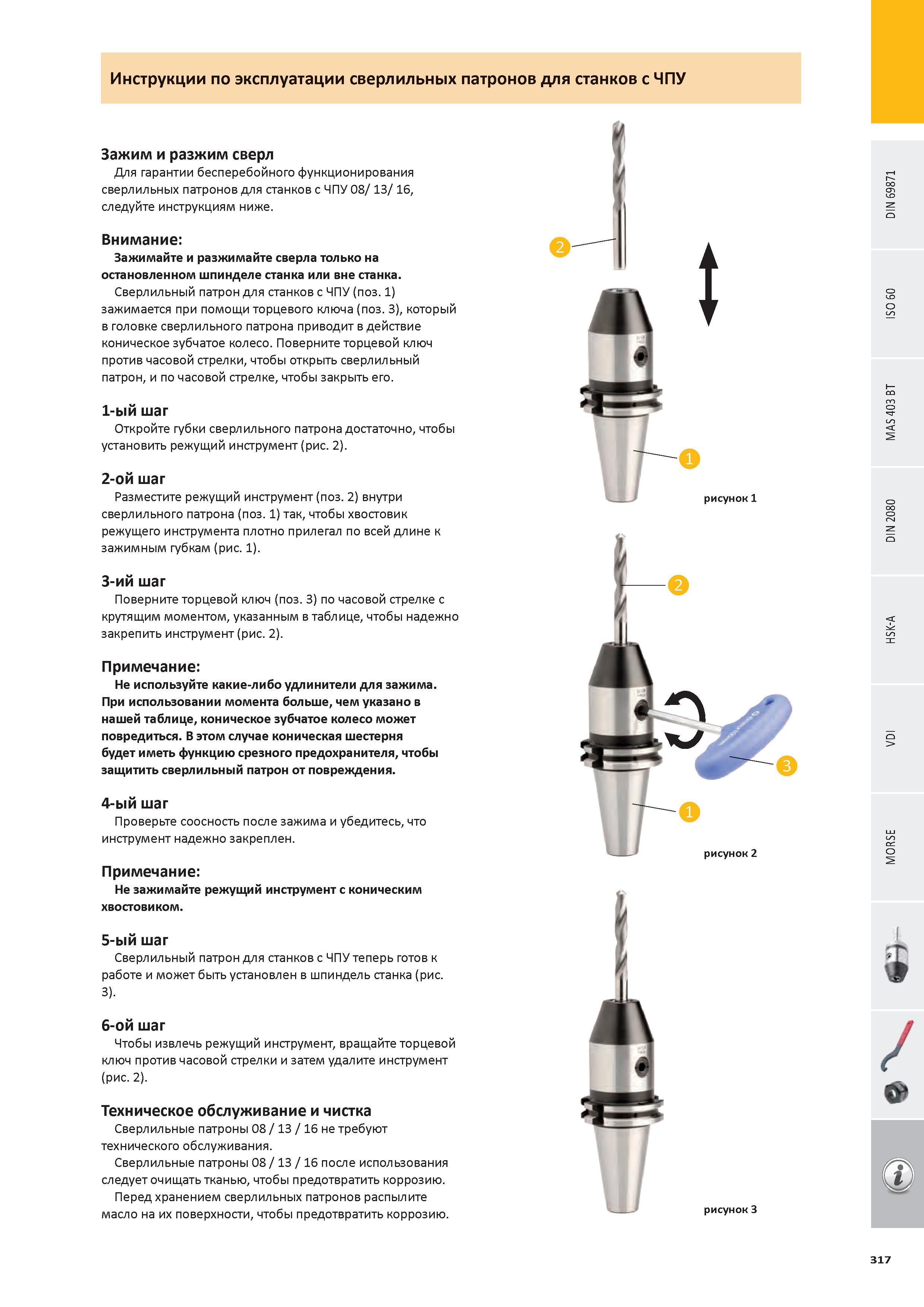

Сверлильный патрон для станков с ЧПУ (поз. 1) зажимается при помощи торцевого ключа (поз. 3), который в головке сверлильного патрона приводит в действие коническое зубчатое колесо. Поверните торцевой ключ против часовой стрелки, чтобы открыть сверлильный патрон, и по часовой стрелке, чтобы закрыть его. 1-ый шаг Откройте губки сверлильного патрона достаточно, чтобы установить режущий инструмент (рис. 2). 2-ой шаг Разместите режущий инструмент (поз. 2) внутри сверлильного патрона (поз. 1) так, чтобы хвостовик режущего инструмента плотно прилегал по всей длине к зажимным губкам (рис. 1). 3-ий шаг Поверните торцевой ключ (поз. 3) по часовой стрелке с крутящим моментом, указанным в таблице, чтобы надежно закрепить инструмент (рис. 2). Примечание: Не используйте какие-либо удлинители для зажима. При использовании момента больше, чем указано в нашей таблице, коническое зубчатое колесо может повредиться. В этом случае коническая шестерня будет иметь функцию срезного предохранителя, чтобы защитить сверлильный патрон от повреждения. 4-ый шаг Проверьте соосность после зажима и убедитесь, что инструмент надежно закреплен. Примечание: Не зажимайте режущий инструмент с коническим хвостовиком. 5-ый шаг Сверлильный патрон для станков с ЧПУ теперь готов к работе и может быть установлен в шпиндель станка (рис. 3). 6-ой шаг Чтобы извлечь режущий инструмент, вращайте торцевой ключ против часовой стрелки и затем удалите инструмент (рис. 2). Техническое обслуживание и чистка Сверлильные патроны 08 / 13 / 16 не требуют технического обслуживания. Сверлильные патроны 08 / 13 / 16 после использования следует очищать тканью, чтобы предотвратить коррозию. Перед хранением сверлильных патронов распылите масло на их поверхности, чтобы предотвратить коррозию. О I о рисунок 1 0 рисунок 2 / рисунок 3 317 MORSE VDI HSK-A DIN 2080 MAS 403 BT ISO 60 DIN 69871 Инструкции по эксплуатации сверлильных патронов для станков с ЧПУ Зажим и разжим сверл Для гарантии бесперебойного функционирования сверлильных патронов для станков с ЧПУ 08/ 13/ 16, следуйте инструкциям ниже. Внимание: Зажимайте и разжимайте сверла только на остановленном шпинделе станка или вне станка.
