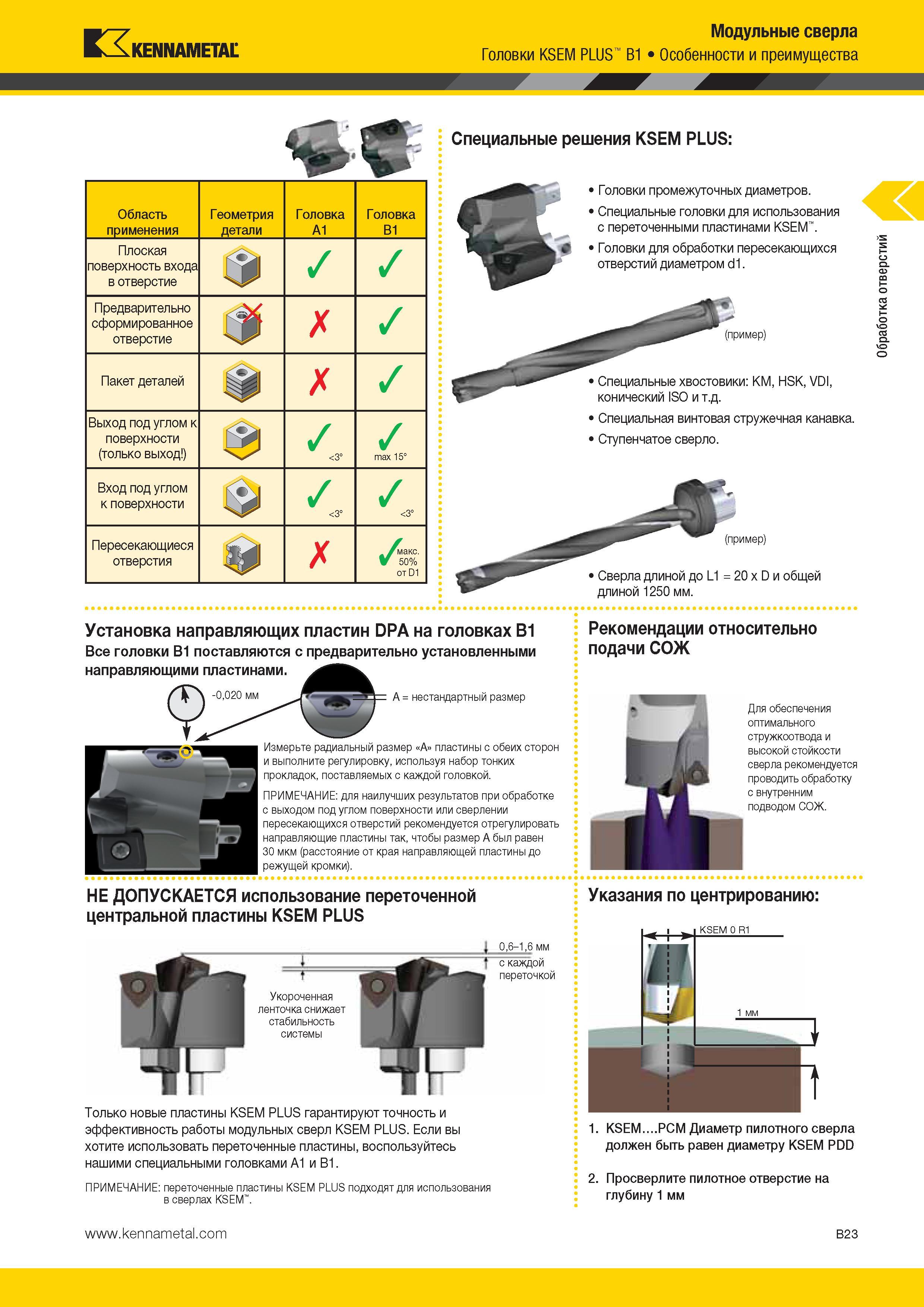

Сверлильный модульный инструмент Kennametal KSEM PLUS Особенности и преимущества Область применения Геометрия детали Режущая головка A1 и B1 Плоская поверхность входа в отверстие Предварительно сформированное отверстие X Пакет деталей X Выход под углом к поверхности (только выход ) СО max 15° Вход под углом к поверхности <3° <3° Пересекающиеся отверстия X а О Головки промежуточных диаметров. Специальные головки для использования с переточенными пластинами KSEM Головки для обработки пересекающихся отверстий диаметром d1. (пример) Специальные хвостовики КМ, HSK, VDI, конический ISO и т.д. Специальная винтовая стружечная канавка. Ступенчатое сверло. (пример) Сверла длиной до L1 20 х D и общей длиной 1250 мм. Установка направляющих пластин DPA на головках B1 Все головки B1 поставляются с предварительно установленными направляющими пластинами. A нестандартный размер Измерьте радиальный размер A пластины с обеих сторон и выполните регулировку, используя набор тонких прокладок, поставляемых с каждой головкой. ПРИМЕЧАНИЕ для наилучших результатов при обработке с выходом под углом поверхности или сверлении пересекающихся отверстий рекомендуется отрегулировать направляющие пластины так, чтобы размер A был равен 30 мкм (расстояние от края направляющей пластины до режущей кромки). НЕ ДОПУСКАЕТСЯ использование переточенной центральной пластины KSEM PLUS X Укороченная ленточка снижает стабильность системы Только новые пластины KSEM PLUS гарантируют точность и эффективность работы модульных сверл KSEM PLUS. Если вы хотите использовать переточенные пластины, воспользуйтесь нашими специальными головками A1 и B1. ПРИМЕЧАНИЕ переточенные пластины KSEM PLUS подходят для использования в сверлах KSEM j 0,6-1,6 mm с каждой переточкой Рекомендации относительно подачи СОж Для обеспечения оптимального стружкоотвода и высокой стойкости сверла рекомендуется проводить обработку с внутренним подводом СОЖ. Указания по центрированию 1. KSEM PCM Диаметр пилотного сверла должен быть равен диаметру KSEM PDD 2. Просверлите пилотное отверстие на глубину 1 мм B23 Обработка отверстий Kennametal Головки Модульные сверла B1 Специальные решения KSEM PLUS
