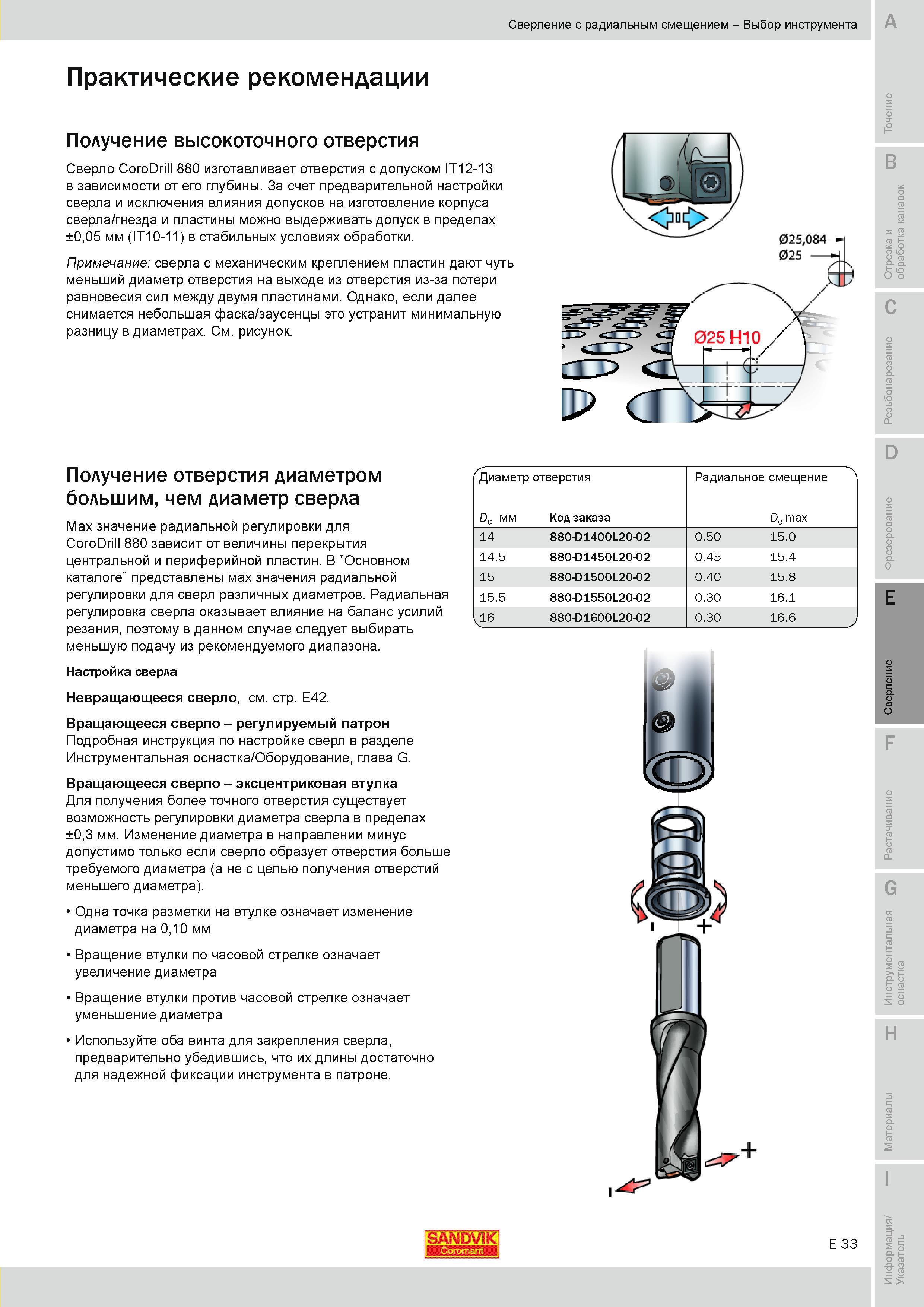

Сверление с радиальным смещением Выбор инструмента Практические рекомендации Получение высокоточного отверстия Сверло Sandvik Coromant CoroDrill 880 изготавливает отверстия с допуском IT12-13 в зависимости от его глубины. За счет предварительной настройки сверла и исключения влияния допусков на изготовление корпуса сверла гнезда и пластины можно выдерживать допуск в пределах 005 мм (IT10-11) в стабильных условиях обработки. Примечание сверла с механическим креплением пластин дают чуть меньший диаметр отверстия на выходе из отверстия из-за потери равновесия сил между двумя пластинами. Однако если далее снимается небольшая фаска заусенцы это устранит минимальную разницу в диаметрах. См. рисунок. B и ТО в К C D Получение отверстия диаметром большим чем диаметр сверла Мах значение радиальной регулировки для CoroDrill 880 зависит от величины перекрытия центральной и периферийной пластин. В Основном каталоге представлены мах значения радиальной регулировки для сверл различных диаметров. Радиальная регулировка сверла оказывает влияние на баланс усилий резания поэтому в данном случае следует выбирать меньшую подачу из рекомендуемого диапазона. Настройка сверла Невращающееся сверло см. стр. E42. Вращающееся сверло - регулируемый патрон Подробная инструкция по настройке сверл в разделе Инструментальная оснастка Оборудование глава G. Вращающееся сверло - эксцентриковая втулка Для получения более точного отверстия существует возможность регулировки диаметра сверла в пределах 03 мм. Изменение диаметра в направлении минус допустимо только если сверло образует отверстия больше требуемого диаметра (а не с целью получения отверстий меньшего диаметра). Одна точка разметки на втулке означает изменение диаметра на 010 мм Вращение втулки по часовой стрелке означает увеличение диаметра Вращение втулки против часовой стрелке означает уменьшение диаметра Используйте оба винта для закрепления сверла предварительно убедившись что их длины достаточно для надежной фиксации инструмента в патроне. Диаметр отверстия Код заказа 14 880-D1400L20-02 0.50 15.0 14.5 880-D1450L20-02 0.45 15.4 15 880-D1500L20-02 0.40 15.8 15.5 880-D1550L20-02 0.30 16.1 6 880-D1600L20-02 0.30 16.6 J Радиальное смещение SANDVIK E 33 о .5 S Dc мм Dc max
